JANTXV2N3637UB

产品分类: 三极管(BJT)
产品描述: PNP 1W 5V 10μA 175V 175V 1A 3-SMD 贴片安装
供应商型号: JANTXV2N3637UB
供应商: 国内现货
标准整包数: 10

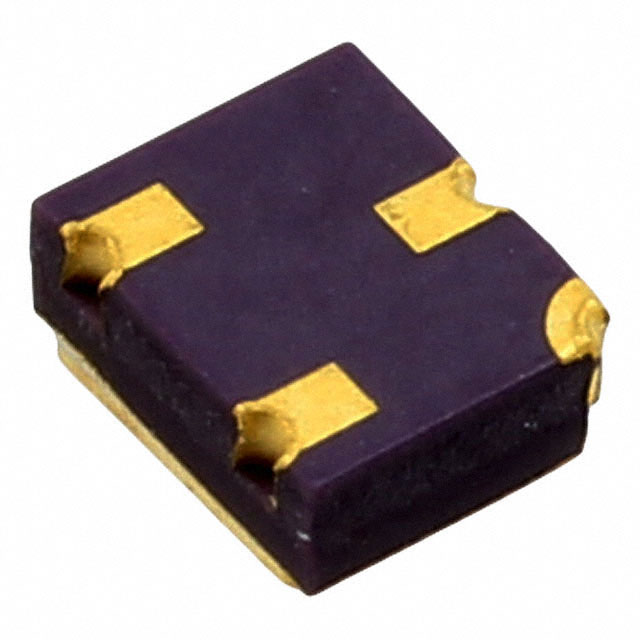

MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N3637UB

JANTXV2N3637UB概述


    产品简介


    2N3634/2N3635/2N3636/2N3637系列硅开关晶体管
    Microsemi公司生产的2N3634/2N3635/2N3636/2N3637系列硅开关晶体管是一类适用于多种高功率应用的电子元器件。这些晶体管主要应用于电源管理、开关控制和高频率信号处理等领域,其独特的设计使其在工业自动化、通信系统和航空航天等高端领域具有广泛应用。

    技术参数


    绝对最大额定值:
    - 集电极-发射极电压 (VCEO): 140V(2N3634/2N3635)/175V(2N3636/2N3637)
    - 集电极-基极电压 (VCBO): 140V(2N3634/2N3635)/175V(2N3636/2N3637)
    - 发射极-基极电压 (VEBO): 5.0V
    - 集电极电流 (IC): 1.0A(2N3634/2N3635)/1.5A(2N3636/2N3637)
    - 总功耗 (PT): 1.0W(2N3634/2N3635)/5.0W(2N3636/2N3637)
    电气特性:
    - 集电极-发射极击穿电压 (V(BR)CEO): 140V(2N3634/2N3635)/175V(2N3636/2N3637)
    - 集电极-基极截止电流 (ICBO): 100μA(2N3634/2N3635)/10μA(2N3636/2N3637)
    - 基极-发射极饱和电压 (VBE(sat)): 0.65V
    - 噪声系数 (NF): 5.0dB(100Hz)/3.0dB(1kHz)/3.0dB(10kHz)

    产品特点和优势


    2N3634/2N3635/2N3636/2N3637系列晶体管具备以下特点和优势:
    - 高耐压能力:高达175V的集电极-发射极电压,适用于高电压应用。
    - 低噪声系数:出色的噪声抑制性能,确保信号传输质量。
    - 高速响应:动态特性优异,适合高频应用。
    - 可靠性高:符合MIL-PRF-19500标准,可在恶劣环境中稳定运行。

    应用案例和使用建议


    应用案例
    - 电源管理系统:2N3634/2N3635/2N3636/2N3637晶体管广泛用于电源转换电路中,作为开关元件。
    - 通信设备:适用于通信系统的放大和切换功能,确保信号传输的高效性。
    使用建议
    - 在高频率应用中,选择合适的滤波器以减少噪声干扰。
    - 确保散热措施得当,避免因过热导致的损坏。
    - 采用适当的驱动电路以优化晶体管的开关速度和效率。

    兼容性和支持


    2N3634/2N3635/2N3636/2N3637系列晶体管支持多种封装形式(如TO-5、TO-39),并具有良好的兼容性,可以方便地集成到现有电路设计中。Microsemi公司提供了详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:晶体管过热怎么办?
    解决办法:增加散热片或改进散热设计,确保工作温度不超过额定范围。
    2. 问题:噪声过大如何处理?
    解决办法:检查电路设计,优化布线和接地方式,或添加适当的滤波元件。

    总结和推荐


    综上所述,2N3634/2N3635/2N3636/2N3637系列硅开关晶体管凭借其卓越的电气性能、广泛的适用范围和出色的可靠性,在电源管理和高频信号处理领域表现出色。对于需要高可靠性和高性能的应用场景,强烈推荐使用此系列产品。

JANTXV2N3637UB参数

参数
配置 -
VCEO-集电极-发射极最大电压 175V
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 PNP
最大集电极发射极饱和电压 600mV@ 5mA,50mA
集电极截止电流 10μA
VCBO-最大集电极基极电压 175V
VEBO-最大发射极基极电压 5V
最大功率耗散 1W
通用封装 3-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTXV2N3637UB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N3637UB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N3637UB JANTXV2N3637UB数据手册

JANTXV2N3637UB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 253.233
200+ ¥ 248.751
1000+ ¥ 246.51
库存: 60
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 2532.33
