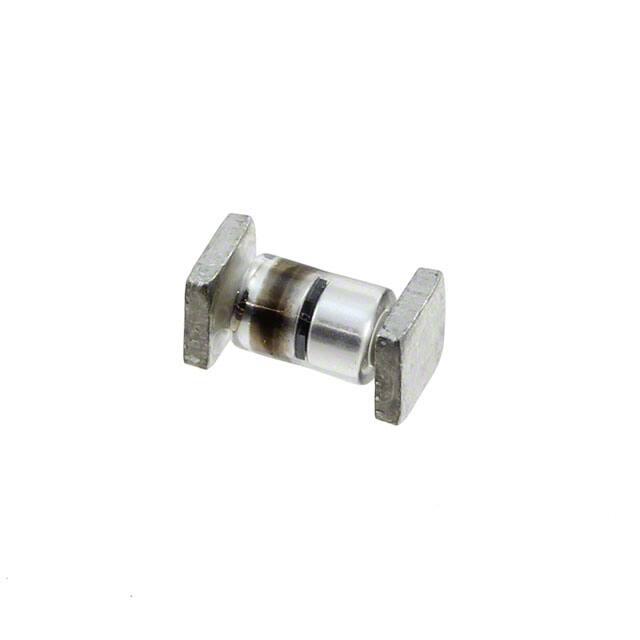

JANTX1N6642US

产品分类: 整流二极管/整流桥
产品描述: 2.5A 5ns 500nA 300mA D-5D 贴片安装
供应商型号: JANTX1N6642US
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N6642US

JANTX1N6642US概述

    1N6638US, 1N6642US, 1N6643US:高性能表面贴装二极管

    产品简介


    1N6638US, 1N6642US, 和 1N6643US 是由Microsemi公司生产的高性能表面贴装二极管,广泛应用于各种高速开关场合。这些二极管通过了MIL-PRF-19500/578标准的认证,并提供了从商业级到军事级别的多种选择。它们具备超快恢复时间和低电容等特性,适用于计算机、外围设备以及其他高速数据线的应用场景。

    技术参数


    - 温度范围:-65°C 到 +175°C
    - 峰值正向浪涌电流:2.5A
    - 最大直流反向电流:
    - 1N6638US: 35nA
    - 1N6642US: 25nA
    - 1N6643US: 50nA
    - 最大反向恢复时间(@ 25°C):
    - 1N6638US: 4.5ns
    - 1N6642US: 5.0ns
    - 1N6643US: 6.0ns
    - 最高工作反向电压:
    - 1N6638US: 125V
    - 1N6642US: 75V
    - 1N6643US: 50V
    - 热阻抗:
    - 结点到端盖:40°C/W
    - 结点到环境:250°C/W

    产品特点和优势


    1. 高可靠性:这些二极管通过了MIL-PRF-19500/578标准的认证,确保了其在极端条件下的稳定性和可靠性。
    2. 超快恢复时间:这些二极管具有超快的恢复时间,使其适用于高频数据线路和快速切换的应用场景。
    3. 低电容:由于电容极低,因此这些二极管可以提供更低的噪声水平,适用于对信号完整性要求较高的应用场合。
    4. 兼容性强:这些二极管可以直接替代1N4148UR, 1N4148UR-1, 1N4150UR-1, 和 1N914UR,便于现有系统的升级和替换。

    应用案例和使用建议


    这些二极管常用于以下应用场景:
    - 高频数据线
    - RS-232和RS-422接口网络
    - 以太网:10 Base T
    - 开关核心驱动器
    - 局域网(LAN)
    建议在设计系统时考虑以下几点:
    - 在使用这些二极管时,确保适当的散热措施,特别是在高温环境下。
    - 在设计电路板时,考虑到这些二极管的小型化特点,合理安排布局以实现高密度安装。

    兼容性和支持


    这些二极管兼容多种电子设备和系统,可直接替换市面上其他同类产品。此外,Microsemi公司提供全面的技术支持和售后保障,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - Q: 这些二极管是否可以在高温环境下可靠运行?
    - A: 是的,这些二极管的工作温度范围为-65°C至+175°C,可以承受极端温度条件。

    - Q: 如何确保二极管的正确安装?
    - A: 确保按照技术手册上的说明进行焊接和安装,并采用适当的热管理措施。

    总结和推荐


    综上所述,1N6638US, 1N6642US, 和 1N6643US 是市场上非常出色的选择,尤其适合需要高可靠性和低电容特性的应用。无论是从技术参数还是应用角度来看,这些二极管都表现出了卓越的性能和广泛的适用性。因此,我强烈推荐使用这些产品。更多详细信息,请访问Microsemi公司的官方网站:http://www.microsemi.com。

JANTX1N6642US参数

参数
配置 -
If - 正向电流 300mA
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 5ns
正向浪涌电流 2.5A
4.95mm(Max)
2.16mm(Max)
2.16mm(Max)
通用封装 D-5D
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTX1N6642US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6642US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N6642US JANTX1N6642US数据手册

JANTX1N6642US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.6015 ¥ 64.3847
25+ $ 7.0959 ¥ 58.9995
50+ $ 6.9215 ¥ 57.5494
100+ $ 6.3176 ¥ 52.5004
250+ $ 6.1929 ¥ 50.7133
500+ $ 6.1929 ¥ 50.7133
库存: 134
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 321.92
