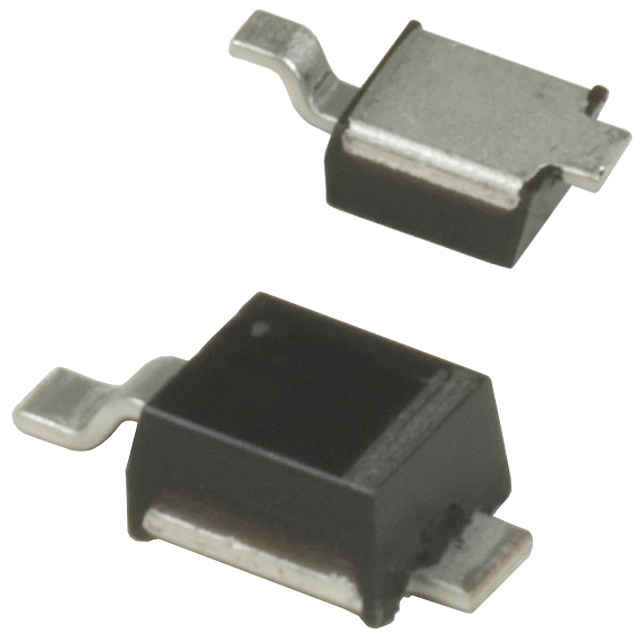

UPP1002E3/TR7

产品分类: PIN二极管
产品描述: 100V 1Ω@10mA 0.0000016uF DO-216
供应商型号: SSS-UPP1002E3/TR7
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY PIN二极管 UPP1002E3/TR7

UPP1002E3/TR7概述

    高质量电子元器件产品技术手册:Microsemi Powermite PIN二极管

    1. 产品简介


    Microsemi Powermite PIN二极管(型号:UPP1001e3, UPP1002e3, UPP1004e3)是一款专为双向无线电天线开关应用设计的表面贴装二极管。它以其高隔离度、低损耗和低失真特性而著称,在关键的应用场景中,如尺寸和功率处理能力要求较高的场合表现尤为突出。这种二极管非常适合于通信系统、移动无线电和其他需要高性能的无线电设备中。

    2. 技术参数


    以下为Powermite PIN二极管的主要技术参数和性能指标:
    | 参数 | 符号 | 最大值 | 单位 |
    | :: | :: | :: | :: |
    | 结温及存储温度 | TJ 和 TSTG | -55到+150 | ℃ |
    | 热阻结至引脚 | RӨJL | 30 | ℃/W |
    | 热阻结至外壳 | RӨJC | 10 | ℃/W |
    | 在TTAB1 = 75℃下的稳态功率耗散 | PD | 2.5 | W |
    | 反向电压(IR = 10μA) | VR | 100, 200, 400 | V |
    | 焊接温度(10秒) | TSP | 260 | ℃ |

    3. 产品特点和优势


    - 高隔离度、低损耗:适合高要求的无线电应用。
    - 低前向偏置电阻:有助于实现低损耗和高隔离度。
    - 全金属底部设计:消除焊料残留,提高可靠性。
    - 独特的锁定标签:集成热沉,提高散热效率。
    - ROHS合规:符合环保标准。

    4. 应用案例和使用建议


    - 应用案例:适用于双向无线电系统,如公共安全通信、军用通信设备等。
    - 使用建议:
    - 确保电路板的设计能有效散热,避免因过热导致的性能下降。
    - 在高功率运行环境下,考虑使用更大的散热片以增加散热效果。

    5. 兼容性和支持


    - 兼容性:该二极管兼容自动插入设备,适合大批量生产。
    - 支持:Microsemi公司提供详尽的技术文档和客户服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1:焊接时如何防止高温损伤?
    - 解决方案:使用适当的焊接参数,避免长时间高温暴露。参考制造商推荐的焊接温度(260℃)进行操作。
    - 问题2:在高温环境中运行时出现异常发热现象?
    - 解决方案:检查并优化散热设计,增加散热片或散热器的使用,保证良好的热管理。

    7. 总结和推荐


    Microsemi Powermite PIN二极管具有卓越的电气性能和高可靠性,特别适合于高性能无线电应用领域。其小尺寸、高效散热设计使其在空间受限的环境中表现出色。对于寻求高品质天线开关解决方案的工程师来说,这款二极管是理想的选择。因此,我强烈推荐使用此产品。

UPP1002E3/TR7参数

参数
Ir - 反向电流 -
Vr-反向电压 100V
二极管电容 0.0000016uF
最大串联电阻(中频最大时) 1Ω@10mA
最大串联电阻(中频最小时) -
配置 -
If - 正向电流 -
通用封装 DO-216
包装方式 卷带包装

UPP1002E3/TR7厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
