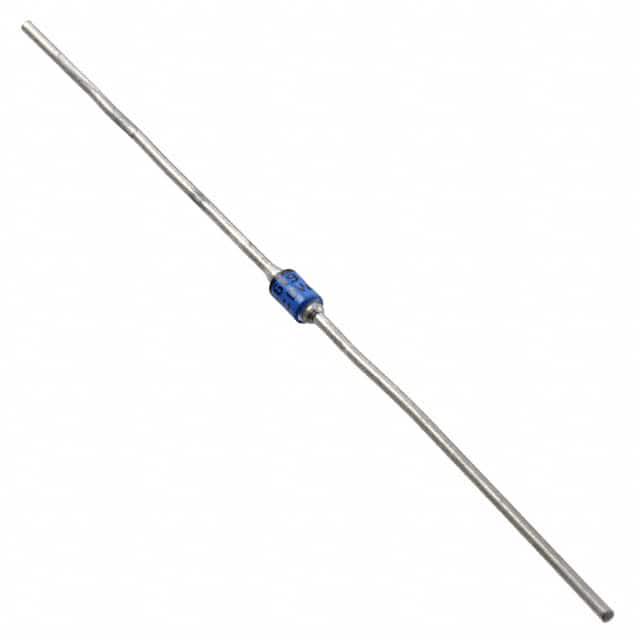

JANTX1N5617

产品分类: 整流二极管/整流桥
产品描述: 30A 150ns 500nA 1A 通孔安装
供应商型号: TOM-JANTX1N5617
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5617

JANTX1N5617概述

    微芯科技空腔密封快恢复玻璃整流器产品技术手册

    产品简介


    微芯科技(Microsemi)推出的“快恢复”整流二极管系列——1N5615至1N5623,是一款适用于高可靠性应用的军规认证产品。这些整流器具备高达1.0安培的工作峰值反向电压,范围从200伏到1000伏。该系列产品采用了无空隙的玻璃封装,内部采用“一级”冶金结合,提供高度可靠且快速的恢复性能。此外,该系列也提供表面贴装MELF封装版本,后缀为“US”。

    技术参数


    - 工作峰值反向电压 (VRWM):200V至1000V
    - 最小击穿电压 (VBR @ 50μA):220V至1100V
    - 平均整流输出电流 (IO @ TA):1.0A @ TA = 55°C,温度每升高1°C,电流降额5.56mA;TA = 100°C时降额至0.75A,TA = 200°C时降至0A
    - 最大正向电压 (VF @ 3A):0.8V至1.6V
    - 最大漏电电流 (IR @ VRWM):25μA
    - 最大浪涌电流 (IFSM):150A至500A
    - 反向恢复时间 (trr):20ns至25ns
    - 接点与存储温度范围:-65°C至+175°C
    - 热阻 (RθJC):38°C/W(引线长度为10mm)
    - 热阻抗 (RθJQ):4.5°C/W(10ms加热时间)

    产品特点和优势


    - JEDEC注册系列:涵盖1N5615至1N5623型号
    - 无空隙玻璃封装:提供高度可靠的密封性能
    - 三重层防护:增加耐久性
    - 内部一级冶金结合:确保稳定连接
    - 多种封装选择:除了通孔封装外,还提供表面贴装MELF封装
    - 辐射硬性:适合军用和其他高可靠性应用

    应用案例和使用建议


    这些整流器广泛应用于军事和高可靠性电子设备中,如桥式整流电路、半桥整流电路及回扫二极管等。为了确保最佳性能,建议如下:
    - 在高温环境中使用时,注意按比例降低电流以避免过热
    - 确保电路板的热设计合理,以控制接点温度不超过175°C

    兼容性和支持


    微芯科技提供了丰富的技术支持文档和售后保障,包括详细的技术手册和常见问题解答。若需进一步技术支持,可联系Microsemi客服中心。

    常见问题与解决方案


    - 问题一:工作峰值反向电压超过限定值?
    - 解决方案:调整输入电压,确保不超过产品规格限制。

    - 问题二:长时间工作后发热严重?
    - 解决方案:改善散热设计,增加散热片或使用外部冷却装置。

    总结和推荐


    综上所述,1N5615至1N5623系列整流器凭借其高度可靠的性能和广泛的适用范围,适用于军事和高可靠性应用领域。建议在设计高可靠性电路时优先考虑使用这些产品。如果您需要更高级别电流或不同恢复时间的产品,微芯科技还提供了更多选择。

JANTX1N5617参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 150ns
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5617厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
