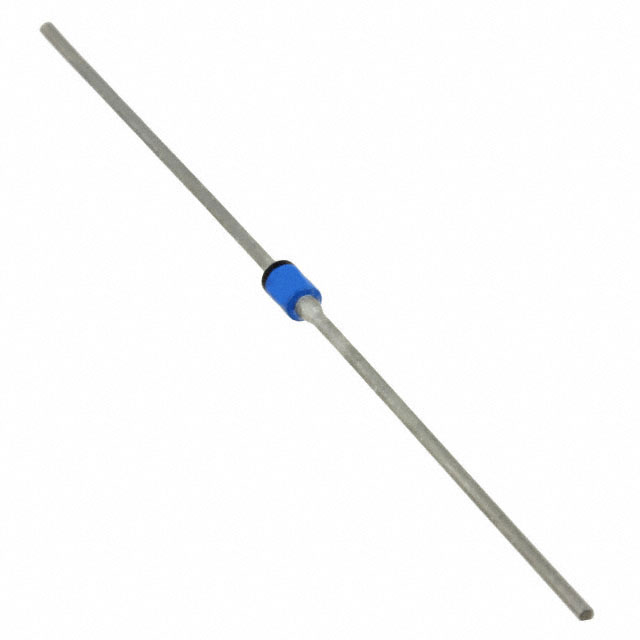

JAN1N4248

产品分类: 整流二极管/整流桥
产品描述: 25A 5μs 1μA 1A 通孔安装
供应商型号: 494-JAN1N4248
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N4248

JAN1N4248概述


    产品简介




    Microsemi的1N4245至1N4249系列标准恢复整流二极管是专门为高可靠性应用设计的,这些应用不容许出现任何故障。该系列产品的工作峰值反向电压范围为200V到1000V,额定电流为1.0安培。这些二极管经过军用级认证(MIL-PRF-19500/286),适用于各种严苛环境下的要求。这些二极管还具有方形端帽金属电镀(MELF)配置的表面贴装版本(通过添加“US”后缀)。


    技术参数




    | 参数 | 值 |
    |--------------------------|---------------------|
    | 工作峰值反向电压(VRWM) | 200V - 1000V |
    | 最小击穿电压(VBR) | 240V - 1150V |
    | 额定平均整流电流(IO) | 1.0A @ TA = 55°C |
    | 最大正向电压(VF) | 1.3V @ 3A |
    | 最大反向电流(IR) | 150μA @ VRWM |
    | 最大浪涌电流(IFSM) | 25A @ 8.3ms |
    | 最大反向恢复时间(trr) | 5.0μs |


    产品特点和优势




    1. 高品质和高可靠性:这些二极管通过军用级标准认证,适合在关键应用中使用。
    2. 坚固耐用:采用空隙无气密封装和内部“类别I”冶金接合,确保结构极其坚固。
    3. 适用广泛:可用于桥式整流器、半桥、吸收二极管等多种电路。
    4. 高热阻抗:仅4.2°C/W(结点至引脚),保证散热良好。
    5. 辐射耐受性:根据Microsemi MicroNote 050描述,这些二极管具有固有的抗辐射能力。


    应用案例和使用建议




    这些二极管广泛应用于军事和其他高可靠性应用中。例如,在航空航天系统中,这些二极管能够承受极端温度和震动,确保系统的正常运行。在电源转换和电压调节方面,它们也非常实用。用户可以考虑使用散热片来进一步降低热阻,特别是在高功率应用中。


    兼容性和支持




    这些二极管与市面上大多数其他电子元件和设备兼容。Microsemi提供了丰富的技术支持,包括在线文档、电话和技术支持热线。如果用户需要更多的应用支持或指导,可以直接联系技术支持团队。


    常见问题与解决方案




    1. 问题:反向电压超过规格值时,二极管会损坏吗?
    解答:不建议超过额定值使用,可能导致二极管损坏。请遵循手册中的规定操作。

    2. 问题:如何正确安装这些二极管?
    解答:确保焊接温度不超过260°C,焊接时间不超过10秒。同时,要确保引脚完全焊接到PCB上,以保证良好的电气连接。


    总结和推荐




    Microsemi的1N4245至1N4249系列标准恢复整流二极管凭借其卓越的可靠性、坚固的结构和广泛的适用性,是高可靠性应用的理想选择。对于那些需要极高稳定性和环境适应性的项目,这些二极管无疑是非常值得推荐的。如果您需要高可靠性的电子元件,这些产品是一个非常好的选择。

JAN1N4248参数

参数
Vr-反向电压 -
反向恢复时间 5μs
正向浪涌电流 25A
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N4248厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N4248数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JAN1N4248 JAN1N4248数据手册

JAN1N4248封装设计

查看详情并下载
Symbol
Footprint
3D Model
