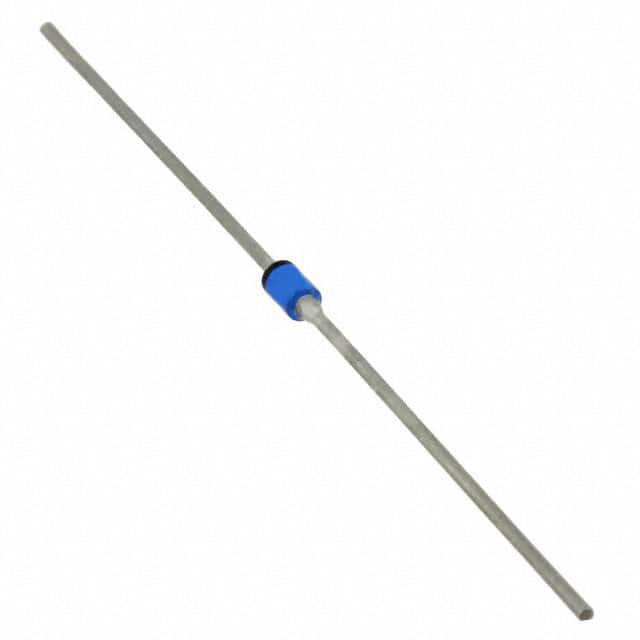

JANTX1N5806/TR

产品分类: 整流二极管/整流桥
产品描述: 25ns 1A 通孔安装
供应商型号: JANTX1N5806/TR
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5806/TR

JANTX1N5806/TR概述

    1N5802, 1N5804, 1N5806 Ultrafast Recovery Glass Rectifiers

    1. 产品简介


    1N5802, 1N5804, 1N5806系列是Microsemi公司生产的一种超快恢复玻璃封装整流二极管,适用于高可靠性应用,尤其是在军事、航天和其他需要极高可靠性的领域。这些二极管具有从50伏到150伏的工作峰值反向电压,额定电流为2.5安培,提供通孔和表面贴装两种封装方式。

    2. 技术参数


    - 工作温度范围:-65°C 至 +175°C
    - 热阻:36°C/W(引脚至结)
    - 工作峰值反向电压:
    - 1N5802:50V
    - 1N5804:100V
    - 1N5806:150V
    - 最大正向浪涌电流:35A
    - 平均整流输出电流:
    - 在+75°C时:2.5A
    - 在+55°C时:1.0A
    - 电容:25pF(在10V,1MHz条件下)
    - 反向恢复时间:25ns
    - 焊接温度:260°C(持续10秒)

    3. 产品特点和优势


    - JEDEC注册:符合行业标准。
    - 无空腔密封玻璃封装:提供高度可靠的机械结构。
    - 四层钝化:提高抗干扰能力。
    - 内部冶金结合:增强机械强度。
    - 军用级别认证:通过MIL-PRF-19500/477标准。
    - 环保型:提供符合RoHS标准的商业级版本。

    4. 应用案例和使用建议


    - 应用领域:军事、航天和高可靠性应用。
    - 典型应用:开关电源、需要快速切换和低正向损耗的应用。
    - 使用建议:
    - 在高温环境下使用时,注意降额使用以保证可靠性。
    - 确保良好的散热设计,特别是在高电流应用中。
    - 使用适当的电路布局和PCB设计以减少寄生效应。

    5. 兼容性和支持


    - 封装选项:提供引脚和表面贴装两种封装。
    - 兼容性:适用于多种电路板设计,支持通孔和表面贴装技术。
    - 支持服务:Microsemi公司提供详尽的技术文档和支持,包括在线资源和技术咨询。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的型号?
    - 解决方案:根据所需的工作电压和电流选择对应的型号(1N5802、1N5804、1N5806)。
    - 问题2:如何进行散热设计?
    - 解决方案:确保良好的热设计,如增加散热片、使用低热阻PCB设计等。
    - 问题3:如何处理高温下的降额问题?
    - 解决方案:在数据表中查找相关的降额曲线,并根据实际工作条件调整电流使用量。

    7. 总结和推荐


    总结:
    1N5802, 1N5804, 1N5806系列超快恢复玻璃封装整流二极管具有出色的性能和可靠性,适用于各种高可靠性应用。其独特的技术特点使其在同类产品中脱颖而出,尤其适合需要极端环境适应性和快速响应的应用场合。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高可靠性、快速响应的场合使用这些整流二极管。对于涉及高可靠性的电子产品,如军事、航天等领域,这些二极管是不可或缺的选择。

JANTX1N5806/TR参数

参数
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 25ns
正向浪涌电流 -
配置 -
If - 正向电流 1A
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

JANTX1N5806/TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5806/TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5806/TR JANTX1N5806/TR数据手册

JANTX1N5806/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
141+ $ 5.2651 ¥ 45.6486
150+ $ 5.1846 ¥ 44.9501
290+ $ 5.104 ¥ 44.2515
710+ $ 5.0234 ¥ 43.553
1500+ $ 4.9428 ¥ 42.8545
库存: 2695
起订量: 141 增量: 0
交货地:
最小起订量为:141
合计: ¥ 6436.45
