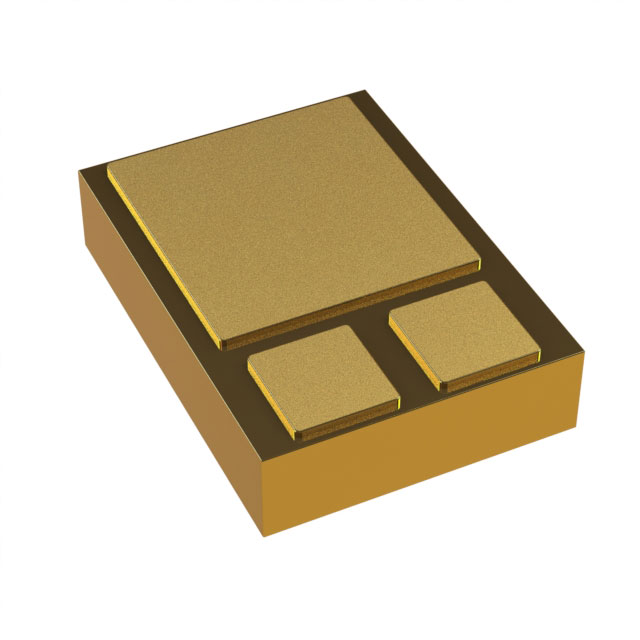

JANTX2N2369AU

产品分类: 三极管(BJT)
产品描述: NPN 500mW 4.5V 400nA 40V 15V 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N2369AU

JANTX2N2369AU概述

    NPN Silicon Transistor 技术手册

    产品简介


    本技术手册详细介绍的是NPN硅晶体管,适用于广泛的应用领域,如通信系统、汽车电子、消费电子和工业自动化等。型号为2N2369A、2N2369AUB、2N4449及其变体,这些产品已经通过了MIL-PRF-19500/317标准认证。本手册提供了这些型号的技术参数、性能指标、电气特性和工作环境信息,以帮助用户更好地了解其特性和应用。

    技术参数


    - 最大绝对额定值
    - 集电极-发射极电压(VCEO):15V/20V
    - 发射极-基极电压(VEBO):4.5V/6.0V
    - 集电极-基极电压(VCBO):40V
    - 最大总耗散功率(PT):0.36W至0.50W,具体取决于型号
    - 热阻(RθJA):400°C/W
    - 结温范围(Top, Tstg):-65°C 至 +200°C
    - 电气特性
    - 关断特性
    - 集电极-发射极击穿电压(V(BR)CEO):15V
    - 集电极-基极截止电流(ICES):0.4μA
    - 导通特性
    - 前向电流传输比(hFE):40至120
    - 集电极-发射极饱和电压(VCE(sat)):0.20V至0.45V
    - 基极-发射极饱和电压(VBE(sat)):0.70V至1.20V
    - 动态特性
    - 输出电容(Cobo):4.0pF
    - 输入电容(Cibo):5.0pF
    - 开关特性
    - 开启时间(ton):12纳秒
    - 关闭时间(toff):18纳秒
    - 存储时间(tS):13纳秒

    产品特点和优势


    这款NPN硅晶体管具有高可靠性和稳定性,能够在宽泛的工作温度范围内稳定工作,从-65°C到+200°C。它具备低输入电容和输出电容,使得信号传输更加迅速,适用于高频应用。此外,它的高电流传输比和低饱和电压,使其在电源管理和其他电力应用中表现出色。

    应用案例和使用建议


    这些晶体管被广泛应用于放大器、开关电路、传感器接口和电池管理系统等领域。例如,在通信系统中,它们可以用于实现高效能的射频放大。为了确保最佳性能,建议用户在设计电路时注意散热问题,并根据需要进行适当的降额处理,特别是在高温环境下使用时。

    兼容性和支持


    这些型号的晶体管具有良好的兼容性,可直接替换市场上同类产品。制造商Microsemi提供详尽的技术支持和售后保障,确保客户能够顺利部署并利用这些产品发挥最大的效能。

    常见问题与解决方案


    - 问题1:晶体管在高温环境下工作不稳定。
    - 解决方案:确认散热设计足够有效,并根据手册建议进行适当的降额处理。
    - 问题2:输出信号失真严重。
    - 解决方案:检查电路设计,确保匹配网络和负载电阻正确设置。
    - 问题3:晶体管过热。
    - 解决方案:增加散热片,改善散热条件,确保散热路径畅通无阻。

    总结和推荐


    综上所述,这款NPN硅晶体管以其卓越的电气性能和可靠性在众多应用场景中表现出色。它适合于需要高可靠性、高效能的电子系统,特别是在通信、汽车和工业自动化等领域。强烈推荐使用此款产品,尤其是在要求严格的环境中。

JANTX2N2369AU参数

参数
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 0.45@ 10mA,100mA
VCEO-集电极-发射极最大电压 15V
VCBO-最大集电极基极电压 40V
集电极截止电流 400nA
集电极电流 -
VEBO-最大发射极基极电压 4.5V
最大功率耗散 500mW
配置 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
