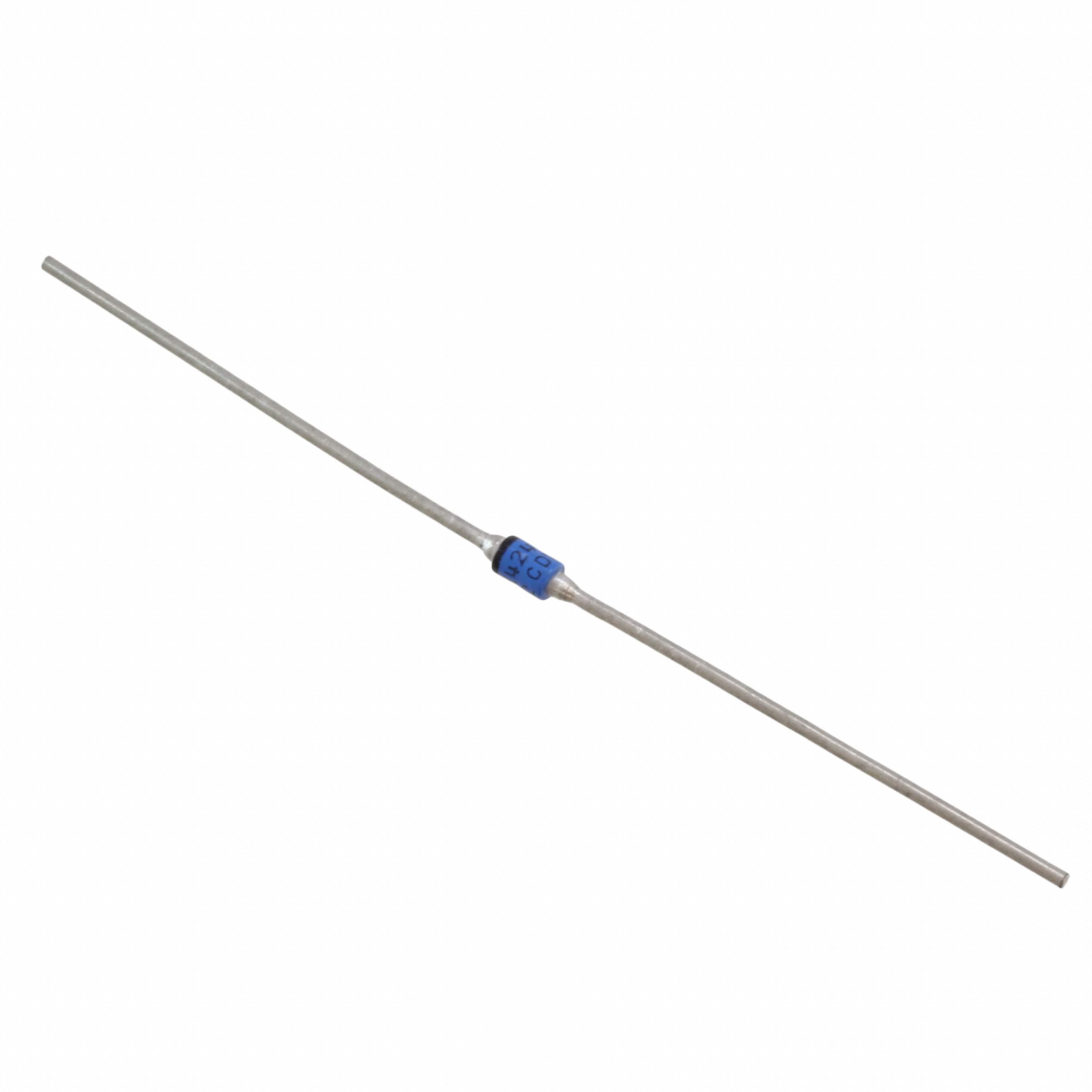

JANTX1N4245

产品分类: 整流二极管/整流桥
产品描述: 25A 5μs 1μA 1A 通孔安装
供应商型号: FA-JANTX1N4245
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N4245

JANTX1N4245概述


    产品简介


    Microsemi公司生产的1N4245至1N4249系列标准恢复型整流二极管,是军规级的产品,符合MIL-PRF-19500/286标准。该系列二极管额定电流为1.0安培,反向峰值电压范围为200伏至1000伏。产品采用内部“一级”冶金结合的空腔密封玻璃封装,特别适用于高可靠性应用场合,如军事、桥梁、半桥及捕获二极管等领域。

    技术参数


    - 反向峰值电压(VRWM): 200V至1000V
    - 最小击穿电压(VBR): 240V至1150V
    - 平均整流电流(IO): 1.0安培@TA=55°C
    - 最大正向电压(VF): 1.3V@3A
    - 最大反向电流(IR): 150μA
    - 最大浪涌电流(IFSM): 25安培@8.3毫秒半正弦波
    - 最大反向恢复时间(trr): 5.0微秒
    - 工作温度范围: -65°C至+175°C
    - 热阻(θJC): 42°C/W(接点到引线)
    - 热阻抗(θJA): 4.5°C/W@10ms
    - 引线: 轴向铜制引脚,锡铅(Sn/Pb)镀层

    产品特点和优势


    1. 高可靠性: 军事级认证,适合高可靠性应用。
    2. 空腔密封玻璃封装: 采用无气孔的玻璃封装,提高耐久性和密封性。
    3. 内部一级冶金结合: 增强机械强度和稳定性。
    4. 高前向浪涌电流能力: 25安培@8.3毫秒半正弦波,适用于高瞬态负载的应用。
    5. 辐射硬性: 通过内部文档Microsemi MicroNote 050认证,确保在辐射环境下的稳定性能。
    6. 可选的表面贴装版本: 可提供US后缀的表面贴装配置,便于现代化电路设计。

    应用案例和使用建议


    应用案例
    - 军事系统: 用于雷达、通信设备等需要高度可靠性的设备。
    - 电源管理: 在电力系统中作为整流和保护器件。
    - 工业控制: 在各类工业自动化设备中,作为过压保护和能量转换的关键部件。
    使用建议
    - 选择合适的工作温度范围: 确保在-65°C至+175°C范围内使用。
    - 正确安装引线: 确保引线焊接处稳固,避免因震动导致的接触不良。
    - 注意热管理: 尽量保持良好的散热条件,避免过高的温升。

    兼容性和支持


    - 兼容性: 与现有的大多数电子设备和电路板设计兼容。
    - 支持: Microsemi公司提供详尽的技术支持和售后服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引线松动 | 重新焊接并确保焊点牢固 |
    | 反向电压过高 | 检查电路连接,确认所有连接正确无误 |
    | 温度过高 | 改善散热设计,增加散热片 |

    总结和推荐


    这款1N4245至1N4249系列整流二极管具备优异的可靠性和广泛的应用范围,特别适合对可靠性要求极高的应用场景。其强大的电流处理能力和高效的热管理特性使其在市场上具有较强的竞争力。我们强烈推荐此产品用于任何需要高可靠性的电子项目中。
    综上所述,如果您正在寻找一款既可靠又稳定的高性能整流二极管,Microsemi公司的1N4245至1N4249系列将是您的不二之选。

JANTX1N4245参数

参数
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 5μs
正向浪涌电流 25A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
