JANTXV1N6622

产品分类: 整流二极管/整流桥
产品描述: 20A 30ns 500nA 1.2A 通孔安装
供应商型号:
供应商:
标准整包数: 0

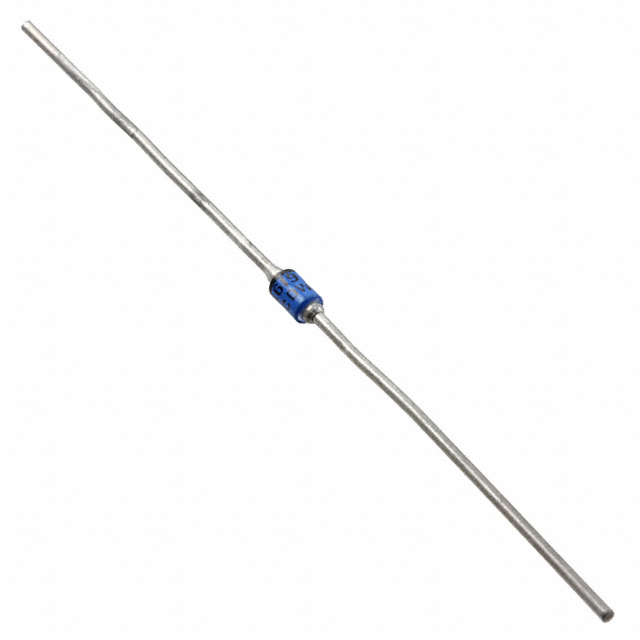

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N6622

JANTXV1N6622概述

    # 电子元器件产品技术手册:1N6620至1N6625系列超快恢复玻璃整流器

    产品简介


    基本介绍
    1N6620至1N6625系列属于超快恢复玻璃整流器(Rectifier Diodes),是军事认证产品(MIL-PRF-19500/585),适用于高可靠性应用场景,如开关电源及需要极快速切换和低正向损耗的应用。该系列整流器额定电流为1.5至2.0安培,工作峰值反向电压范围为200至1000伏特。
    主要功能
    - 超快恢复时间:具备极短的恢复时间,适合高频开关电路应用。
    - 军事认证:通过MIL-PRF-19500/585标准认证,可靠性能得到保障。
    - 密封设计:采用无气孔玻璃密封技术,保证长期稳定运行。
    应用领域
    - 军事及高可靠性应用
    - 开关电源
    - 高频通信设备
    - 其他需要极高可靠性的电子产品

    技术参数


    | 参数 | 描述 |

    | 反向电压(VRWM) | 200到1000伏特 |
    | 最大正向电压(VF) | 1.40到1.95伏特 |
    | 最大反向电流(IR) | 0.25到5.0毫安 |
    | 正向电流(IO) | 1.0到2.0安培(取决于型号) |
    | 热阻(RθJL) | 38°C/W |
    | 封装 | 轴向引脚,无气孔硬玻璃封装 |

    产品特点和优势


    1. 无气孔玻璃密封技术:提供最佳的物理保护,确保长期稳定的性能。
    2. 高性能材料:内部采用“第一类”冶金结合,增强结构稳定性。
    3. 广泛的应用:可用于各种高可靠性应用场景,如军事、医疗和航空领域。
    4. 低热阻:具有较低的热阻,便于散热,延长使用寿命。
    5. 抗辐射:具有固有的辐射防护能力,适合太空和核能应用。

    应用案例和使用建议


    应用案例
    - 在高频率开关电源中的应用
    - 需要极低正向损耗的逆变器电路中
    - 用于通信系统中需要极高可靠性的整流器组件
    使用建议
    - 热管理:在应用中注意合理的散热设计,确保不超过器件的最大工作温度。
    - 电气匹配:选择与具体应用相匹配的型号,以达到最佳性能。

    兼容性和支持


    - 兼容性:可通过添加“US”后缀获得表面贴装(MELF)版本。
    - 支持服务:Microsemi公司提供一系列技术支持和售后服务,确保用户能够充分发挥这些整流器的潜力。

    常见问题与解决方案


    1. 热管理不当导致过热:
    - 解决方法:合理安排散热片,使用导热膏提高热传导效率。
    2. 封装损坏:
    - 解决方法:检查并更换已损坏的封装部件。
    3. 超载工作:
    - 解决方法:避免超过规定的电流和电压限制,使用过载保护措施。

    总结和推荐


    综上所述,1N6620至1N6625系列超快恢复玻璃整流器凭借其优异的电气特性、高可靠性和广泛的应用场景,在多个行业和应用中展现出强大的竞争力。其卓越的抗辐射能力和高温耐受性使其成为许多关键任务应用的理想选择。因此,我们强烈推荐使用此系列整流器以满足您在高可靠性应用中的需求。
    如果您有任何疑问或需要进一步的技术支持,请联系Microsemi公司的客服部门。

JANTXV1N6622参数

参数
反向恢复时间 30ns
正向浪涌电流 20A
配置 -
If - 正向电流 1.2A
Ir - 反向电流 500nA
Vr-反向电压 -
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

JANTXV1N6622厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N6622数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N6622 JANTXV1N6622数据手册

JANTXV1N6622封装设计

查看详情并下载
Symbol
Footprint
3D Model
