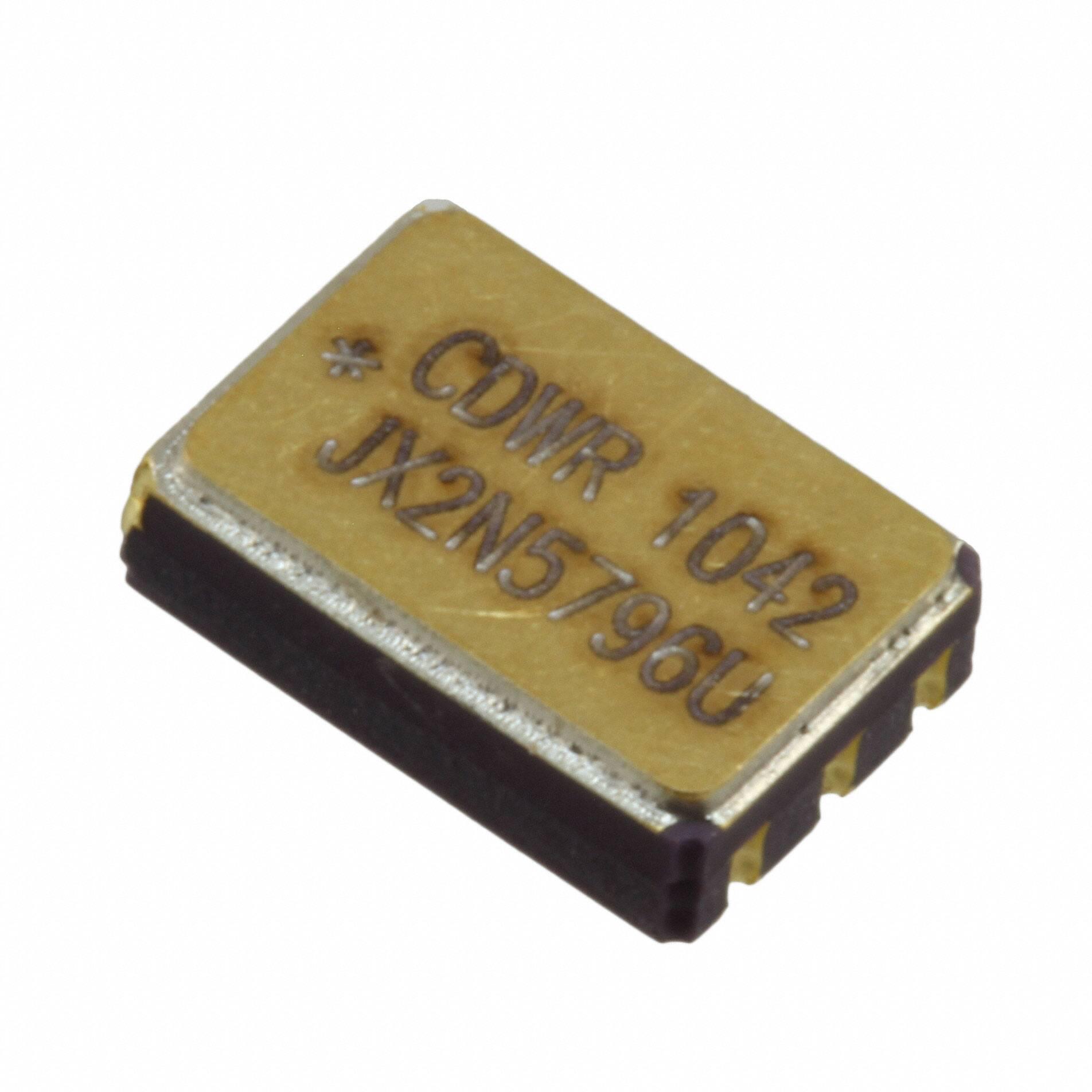

JANTXV2N2920U/TR

产品分类: 三极管(BJT)
产品描述: 2 NPN (Dual) 10μA 60V 30mA 6-SMD 贴片安装
供应商型号: JANTXV2N2920U/TR
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N2920U/TR

JANTXV2N2920U/TR概述

    NPN Silicon Dual Transistor (2N2919, 2N2920) 技术手册

    产品简介


    NPN硅双晶体管是广泛应用于各种电子电路中的关键组件。它包括两种型号:2N2919 和 2N2920,适用于广泛的电气应用。这些晶体管在信号放大、开关操作和电流控制等方面表现出色,尤其适合需要高可靠性的工业和军事应用。这两种型号均通过 MIL-PRF-19500 认证,证明了其卓越的质量和性能。

    技术参数


    - 绝对最大额定值
    - 集电极-发射极电压 (VCEO): 60 Vdc
    - 集电极-基极电压 (VCBO): 70 Vdc
    - 发射极-基极电压 (VEBO): 6.0 Vdc
    - 集电极电流 (IC): 单个晶体管 30 mAdc;两个晶体管合计 350 mAdc
    - 功耗 (PT): 在 +25°C 时为 200 mW(单个晶体管)和 350 mW(两个晶体管)
    - 工作及存储结温范围 (TJ, Tstg): -65 至 +200°C
    - 电气特性
    - 反向击穿电压 (V(BR)CEO): 60 Vdc(IC = 10mAdc)
    - 截止电流 (ICBO):
    - VCB = 45Vdc 时:2.0 μAdc
    - VCB = 70Vdc 时:10 μAdc
    - 截止电流 (IEBO):
    - VEB = 5.0Vdc 时:2.0 μAdc
    - VEB = 6.0Vdc 时:10 μAdc
    - 转移比 (hFE):
    - 2N2919 系列:60 至 600
    - 2N2920 系列:175 至 1000
    - 饱和压降 (VCE(sat)):
    - IC = 1.0mAdc, IB = 100μAdc 时:0.3 Vdc
    - 输入阻抗 (hje): 3.0 至 30 kΩ (IC = 1.0mAdc, VCE = 5Vdc, f = 1.0kHz)
    - 输出导纳 (hoe): 60 μmhos (IC = 1.0mAdc, VCE = 5Vdc, f = 1.0kHz)
    - 噪声系数 (F1, F2, F3): 3.0 至 5.0 dB

    产品特点和优势


    2N2919 和 2N2920 系列的晶体管具有多个显著的优势:
    - 高可靠性:经过 MIL-PRF-19500 认证,确保了在恶劣环境下的稳定表现。
    - 大功率处理能力:能够承受较高的集电极电流和功耗,非常适合需要高电流的应用。
    - 高频率响应:动态特性表现出良好的高频响应,使得它们可以用于高速开关应用。
    - 宽工作温度范围:能够在极端温度条件下正常工作,适用于各种严苛环境。

    应用案例和使用建议


    2N2919 和 2N2920 系列晶体管适用于多种应用场景,例如:
    - 电机控制:控制电动机的启动和停止。
    - 信号放大:用于音频放大器和无线电设备。
    - 开关电源:实现高效能的电源转换。
    使用建议:
    - 确保所有电气连接正确无误,特别是在大电流应用中。
    - 根据工作温度选择合适的型号,以保证设备的稳定运行。
    - 在高频应用中,注意输出电容的影响,以避免不必要的损耗。

    兼容性和支持


    - 兼容性:2N2919 和 2N2920 系列晶体管可以与其他标准 NPN 晶体管在电路中互换,但需注意封装尺寸和引脚配置。
    - 技术支持:Microsemi 公司提供了全面的技术支持服务,包括产品文档、在线论坛和技术咨询服务。您可以通过官方网站或直接联系技术支持部门获取帮助。

    常见问题与解决方案


    1. Q: 设备无法正常工作怎么办?
    - A: 首先检查接线是否有误,确认所有电气连接正确无误。其次,确保工作温度在规定的范围内。
    2. Q: 如何避免高频应用中的噪声问题?
    - A: 使用适当的滤波器和稳压电路来减少噪声干扰,确保良好的接地设计。
    3. Q: 设备在高温下工作不稳定怎么办?
    - A: 可以考虑使用具有更高工作温度范围的型号,或者增加散热装置以降低设备的工作温度。

    总结和推荐


    总体而言,2N2919 和 2N2920 系列晶体管具有高可靠性、大功率处理能力和宽工作温度范围等显著优势,非常适合应用于多种复杂环境下的电子系统。强烈推荐使用这些高性能的晶体管,特别是对于需要高可靠性、宽温度范围和良好高频特性的应用场景。

JANTXV2N2920U/TR参数

参数
最大功率耗散 -
集电极电流 30mA
集电极截止电流 10μA
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 60V
最大集电极发射极饱和电压 300mV@ 100µA,1mA
配置 -
VCBO-最大集电极基极电压 -
晶体管类型 2 NPN (Dual)
不同 Ib,Ic 时的 Vce 最大饱和值 -
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JANTXV2N2920U/TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N2920U/TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N2920U/TR JANTXV2N2920U/TR数据手册

JANTXV2N2920U/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 626.585
200+ ¥ 615.495
1000+ ¥ 609.95
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6265.85
