首页  >  产品百科  >  JANTXV1N5554

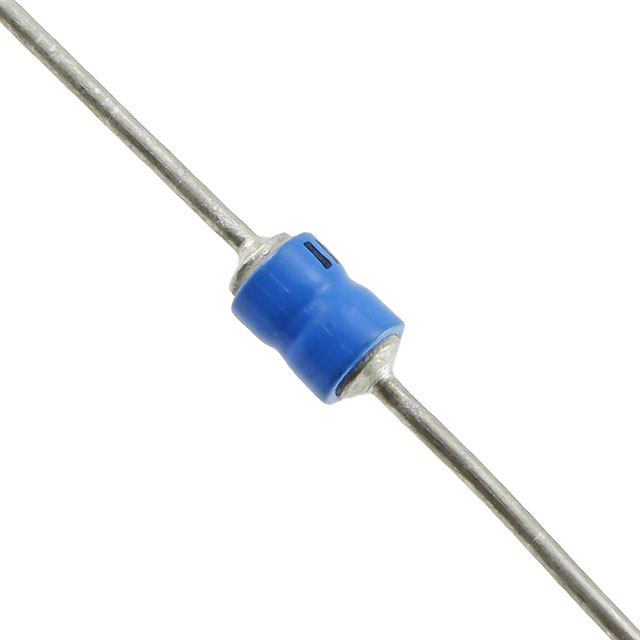

JANTXV1N5554

产品分类: 整流二极管/整流桥
产品描述: 100A 2μs 1μA 5A CASE E 通孔安装
供应商型号: 1086-2822-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N5554

JANTXV1N5554概述

    1N5550 至 1N5554 整流二极管的技术手册



    产品简介




    1N5550 至 1N5554 是 Microsemi 公司推出的高性能标准恢复整流二极管系列,适用于商业版本。这些二极管采用无空隙玻璃封装,具有卓越的可靠性和机械强度。它们经过军用级认证(JAN, JANTX, JANTXV 和 JANS),适用于高可靠性应用场合。此外,这些二极管还提供表面贴装(SMD)封装版本,如 SQ-MELF 包装(D-5B)。该系列二极管广泛应用于桥梁、半桥和其他一般整流应用场合,尤其是在军事和其他高可靠性需求的应用领域。


    技术参数




    - 工作峰值反向电压 (VRWM):
    - 1N5550: 200 V
    - 1N5551: 400 V
    - 1N5552: 600 V
    - 1N5553: 800 V
    - 1N5554: 1000 V

    - 最大平均整流正向电流 (IO):
    - 1N5550: 5 A (TA = 30°C)
    - 1N5551: 5 A (TA = 30°C)
    - 1N5552: 5 A (TA = 30°C)
    - 1N5553: 5 A (TA = 30°C)
    - 1N5554: 5 A (TA = 30°C)

    - 最大瞬时正向浪涌电流 (IFSM): 100 A (8.3 ms 半正弦波)

    - 最大反向电流 (IRM):
    - 1N5550: 1 μA (50 μA)
    - 1N5551: 1 μA (50 μA)
    - 1N5552: 1 μA (50 μA)
    - 1N5553: 1 μA (50 μA)
    - 1N5554: 1 μA (50 μA)

    - 热阻 (RΘJL): 22°C/W


    产品特点和优势




    1. 军用级认证: 该系列二极管通过 MIL-PRF-19500/420 军工标准认证,适用于对可靠性要求极高的应用场合。
    2. 无空隙玻璃封装: 采用无空隙硬玻璃封装,内部采用 I 类冶金连接,确保长期稳定性。
    3. 高可靠性: 四重层钝化处理和 I 类冶金连接提高了二极管的整体可靠性。
    4. 低热阻: 极低的热阻有助于更好地散热,确保在高温环境下稳定工作。
    5. 高瞬态电流能力: 100 A 的瞬态电流能力使其适用于要求高瞬态电流的应用场合。


    应用案例和使用建议




    - 应用案例: 这些二极管广泛应用于桥梁、半桥和其他一般整流应用场合。例如,在电源转换器、逆变器和电机驱动电路中使用。
    - 使用建议: 在高功率应用场合,应注意散热设计,确保良好的散热条件。可以通过增加散热片或使用高效散热材料来提高散热效果。同时,建议使用 PCB 布局设计工具进行热仿真,以确保二极管工作在安全温度范围内。


    兼容性和支持




    - 兼容性: 该系列二极管可以与多种电路板和系统兼容,包括 PCB、散热片和各种电子设备。
    - 支持和维护: Microsemi 提供全方位的技术支持,包括在线资源、技术支持热线和技术文档,以帮助客户解决各种问题。


    常见问题与解决方案




    - 问题: 如何确定合适的 VRWM?
    - 解答: 根据应用场合选择合适的工作峰值反向电压。例如,在高压应用场合,应选择 VRWM 较高的型号。

    - 问题: 如何进行散热设计?
    - 解答: 可以通过增加散热片或使用高效的散热材料来提高散热效果。同时,建议使用 PCB 布局设计工具进行热仿真,以确保二极管工作在安全温度范围内。


    总结和推荐




    综上所述,1N5550 至 1N5554 系列二极管具有高可靠性、卓越的机械强度和广泛的适用范围。这些特点使其成为高可靠性应用场合的理想选择。我们强烈推荐在需要高可靠性的应用场合使用此系列产品。

JANTXV1N5554参数

参数
正向浪涌电流 100A
配置 -
If - 正向电流 5A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 2μs
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N5554厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N5554数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N5554 JANTXV1N5554数据手册

JANTXV1N5554封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 10.3065 ¥ 86.2521
库存: 0
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 0
