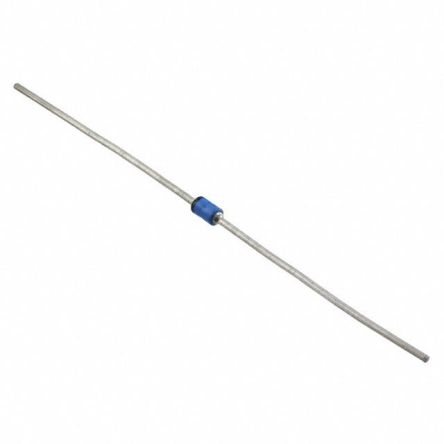

JANTX1N5618

产品分类: 整流二极管/整流桥
产品描述: 30A 2μs 500nA 1A 通孔安装
供应商型号: JANTX1N5618
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5618

JANTX1N5618概述

    微密半导体标准恢复玻璃整流器:1N5614至1N5622系列

    产品简介


    微密半导体(Microsemi)公司的斯科茨代尔分部推出的1N5614至1N5622系列标准恢复玻璃整流器,适用于军事认证的高可靠性应用。这些1安培额定电流的整流器具有从200到1000伏的工作峰值反向电压,采用无空隙的玻璃封装,并通过内部的“一级”冶金结合。该系列产品还提供表面贴装MELF封装配置(添加“US”后缀),为需要不同安装方式的应用提供了更多选择。

    技术参数


    - 主要技术规格:
    - 工作峰值反向电压 (VRWM): 200至1000伏特
    - 最小击穿电压 (VBR @ 50μA): 220至1100伏特
    - 平均整流输出电流 (IO @ TA = 55°C): 1.00安培
    - 最大前向电压 (VF @ 3A): 0.8至1.3伏特
    - 最大漏电流 (IR @ VRWM): 25微安
    - 最大浪涌电流 (IFSM): 30安培
    - 反向恢复时间 (trr): 2.0微秒
    - 机械和包装参数:
    - 工作和存储温度范围: -65°C至+200°C
    - 热阻抗: 38°C/W(结点到引脚@ 3/8英寸长度)
    - 最大焊接温度: 260°C持续10秒
    - 电气特性:
    - 典型前向电压 vs 前向电流
    - 典型反向电流 vs 工作峰值反向电压

    产品特点和优势


    - 高可靠性: 军用认证,适合高可靠性的应用需求。
    - 无空隙密封: 采用无空隙的玻璃封装,提高了耐久性。
    - 强大的结构: 极端情况下仍能保持稳定性能。
    - 低热阻: 可以快速散热,提高工作稳定性。
    - 控制雪崩能力: 具备峰值反向功率的能力,确保更安全的工作状态。
    - 抗辐射: 经过特殊设计,能够抵抗辐射环境的影响。

    应用案例和使用建议


    - 应用领域: 高可靠性军事设备、桥梁整流器、半桥电路、捕捉二极管等。
    - 使用建议:
    - 在使用过程中要注意不要超过规定的温度范围,特别是在高温环境下应适当降低工作电流。
    - 连接时要确保焊接温度不超过260°C,以避免损坏设备。
    - 考虑到浪涌电流较大,建议在电路中增加保护措施,如保险丝或瞬态电压抑制器。

    兼容性和支持


    - 兼容性: 可与各种标准电路板和系统兼容,适合通过孔和表面贴装安装。
    - 技术支持: 微密半导体提供了详细的用户指南和技术文档,方便用户进行安装和调试。此外,他们还提供了24小时技术支持热线,确保用户能够及时解决问题。

    常见问题与解决方案


    - 问题1: 无法达到规定的电流输出。
    - 解决办法: 检查连接是否正确,是否有短路现象,确保输入电压和温度在规定范围内。
    - 问题2: 设备在高温环境下工作不稳定。
    - 解决办法: 确保电路板有良好的散热设计,必要时可以增加外部冷却装置。

    总结和推荐


    这款微密半导体的标准恢复玻璃整流器在高可靠性应用领域表现出色,拥有出色的性能和耐用性。适用于军用和其他对可靠性要求极高的场合。尽管价格较高,但由于其卓越的品质和长久的使用寿命,仍然值得推荐给那些对产品质量要求高的客户。

JANTX1N5618参数

参数
反向恢复时间 2μs
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
6.35mm(Max)
2.16mm(Max)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装
