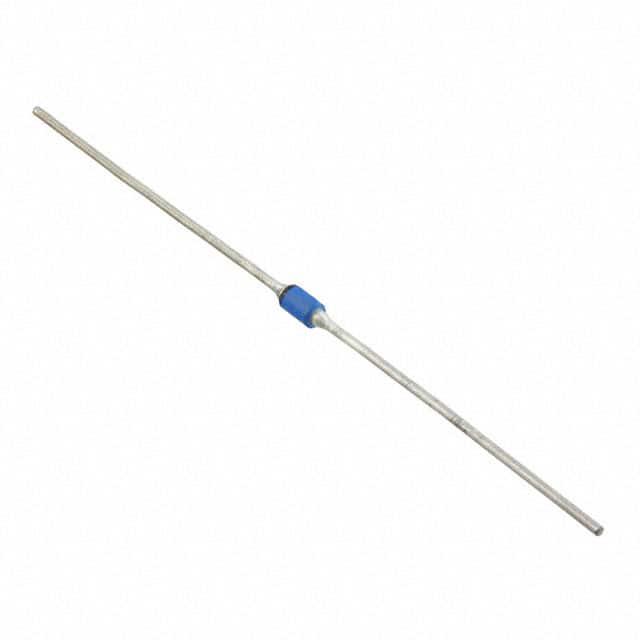

JANTX1N5623

产品分类: 整流二极管/整流桥
产品描述: 1KV 30A 500ns 500nA 1A 通孔安装
供应商型号: UA-JANTX1N5623
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5623

JANTX1N5623概述

    # Microsemi 1N5615至1N5623系列快恢复玻璃整流二极管技术手册解析

    产品简介


    Microsemi Scottsdale Division推出的1N5615至1N5623系列是针对高可靠性应用设计的“快恢复”整流二极管,属于JEDEC注册的知名系列产品。这些器件在峰值反向电压为200V至1000V范围内工作,额定电流为1.0A,适用于各种高可靠性和军事级需求的电路设计。该系列产品采用无空隙的玻璃封装,具有三重保护层及内部第一类冶金连接,确保卓越的机械强度与电气性能。
    应用领域
    - 军事及高可靠性应用:如航天航空、国防军工等领域。
    - 桥式整流器、半桥结构以及续流二极管的设计。
    - 各种通用整流场合。

    技术参数


    以下是根据技术手册整理的产品关键指标:
    | 参数名称 | 规格值 |

    | 工作峰值反向电压(VRWM) | 200V~1000V |
    | 最小击穿电压(VBR) | 220V~1100V |
    | 平均整流输出电流(IO) | 1.0A(环境温度55℃时) |
    | 前向压降(VF) | ≤0.8V |
    | 反向漏电流(IR) | ≤0.5µA |
    | 最大浪涌电流(IFSM) | 25A~45A |
    | 反向恢复时间(trr) | ≤25ns |
    | 热阻 | 38°C/W |

    产品特点和优势


    1. 先进的制造工艺:使用无空隙玻璃封装和第一类冶金连接技术,确保长期稳定性和耐久性。
    2. 广泛适用性:支持多种电压等级的选择,适合不同应用场景。
    3. 高可靠性:通过MIL-PRF-19500/429认证,适合极端环境下的使用。
    4. 快速恢复特性:低至25ns的反向恢复时间使它成为高频开关电路的理想选择。
    5. 辐射硬化能力:内置抗辐射设计,特别适合太空和核工业应用。

    应用案例和使用建议


    应用案例
    1. 在通信电源系统中作为高效的桥式整流组件。
    2. 用于高频逆变器的续流二极管。
    3. 作为太阳能逆变系统的防反接保护元件。
    使用建议
    - 根据具体工作条件选择合适的型号以保证最佳性能。
    - 注意散热设计,尤其是在高温环境下要避免过热现象发生。
    - 定期检查设备状态,防止因长时间运行导致的老化效应影响使用寿命。

    兼容性和支持


    该系列产品不仅限于标准版本还提供带有“US”后缀的表面贴装版本,可以轻松集成到现代PCB布局中。Microsemi公司提供了全面的技术文档和支持服务,包括详细的数据手册、应用指南以及在线客服平台。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查接线是否正确;确认供电电压符合要求;检查是否有短路情况 |
    | 温度过高导致频繁重启 | 加强散热措施,例如增加风扇或者采用更好的导热材料 |
    | 输出电压不稳定 | 调整负载平衡,确保所有模块均匀分担负载 |

    总结和推荐


    总体来看,Microsemi 1N5615至1N5623系列快恢复玻璃整流二极管凭借其出色的性能表现,在众多领域都有着广泛的应用前景。对于追求高性能、高可靠性的电子工程项目而言,这款产品无疑是值得信赖的选择之一。如果您需要一款能够在恶劣条件下依然保持稳定工作的电子元件,那么这一系列无疑是一个明智的投资决策。

JANTX1N5623参数

参数
反向恢复时间 500ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 1KV
安装方式 通孔安装
零件状态 在售
包装方式 散装
