JANTX1N4476

产品分类: 齐纳(稳压)二极管
产品描述: 50nA 30V 20Ω 1.5W DO-204AL,DO-41 通孔安装
供应商型号: 1086-1012-ND
供应商: Digi-Key
标准整包数: 1

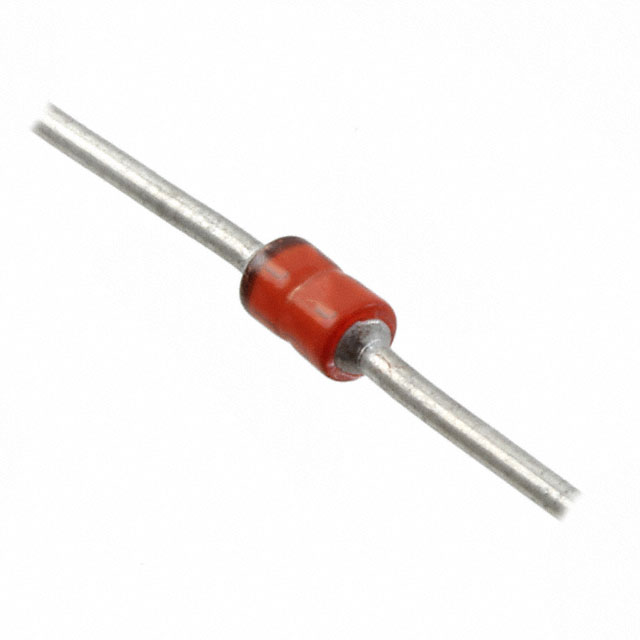

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4476

JANTX1N4476概述

    1N4460 – 1N4496 和 1N6485 – 1N6491 玻璃封装齐纳二极管

    产品简介


    本系列齐纳电压调节器是为军事应用而设计并经过MIL-PRF-19500/406认证的产品,特别适用于那些不能容忍失败的高可靠性应用场合。这些齐纳电压调节器具备1.5瓦的功率处理能力,采用无空隙玻璃密封封装,内部使用冶金结合工艺。该系列产品涵盖3.3伏到200伏的标准5%容差范围,并提供1%和2%容差版本。Microsemi还提供了多种其他齐纳产品,满足不同的功率等级需求,并且既有通孔封装也有表面贴装封装形式。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 稳态功率耗散 | 1.5 | W |
    | 结温 | -65到+175 | °C |
    | 热阻抗 | 42 | °C/W |
    | 前向电压 | 1.0 - 1.5 | V |
    | 最大脉冲峰值电流(8.3ms方波) | 10.0 - 8000 | A |

    产品特点和优势


    - 军规认证:此系列产品符合MIL-PRF-19500/406标准,可应用于对可靠性要求极高的环境中。
    - 无空隙玻璃封装:这种封装方式确保了极端环境下的高可靠性。
    - 高耐辐射性:内部的冶金连接方式使其具有优异的辐射抵抗力。
    - 广泛的工作温度范围:能够在-65°C至+175°C之间稳定工作。
    - 严格的电压容差:提供±1%,±2%以及±5%的电压容差选择,以满足不同精度需求。

    应用案例和使用建议


    - 稳压电路:由于能够维持宽泛的电流和温度范围内稳定的电压输出,这款齐纳二极管非常适合用于各类稳压电路中。
    - 保护电路:利用其高耐受电压特性,在需要防止电压瞬变过压的情况中,可以作为有效的保护组件。
    使用建议:在选择齐纳二极管时,要根据具体应用场景确定合适的电压和电流值,同时考虑到散热措施,确保在最大工作电流下器件不会过热。

    兼容性和支持


    - 封装选项:除了标准的DO-41封装外,还有D-5A MELF表面贴装版本。
    - 支持服务:Microsemi公司提供了全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题时能够及时得到解决。

    常见问题与解决方案


    1. 发热问题
    - 解决方案:合理布置散热路径,避免齐纳二极管因长时间大电流工作而过热。

    2. 反向击穿现象
    - 解决方案:确保操作条件在器件规定的参数范围内,特别是在高反向电压和低电流情况下使用时要注意防护措施。

    总结和推荐


    该系列齐纳电压调节器凭借其高可靠性、军规标准认证以及广泛的电压范围选择,使其成为在高可靠性和苛刻环境应用中的理想选择。强烈推荐给那些寻求高品质、高性能电压调节解决方案的设计工程师们。

JANTX1N4476参数

参数
标称齐纳电压 30V
配置 -
最大功率 1.5W
Ir - 反向电流 50nA
最大齐纳阻抗 20Ω
电压容差 -
最大功率耗散 1.5W
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4476厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4476数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4476 JANTX1N4476数据手册

JANTX1N4476封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9056 ¥ 57.7912
100+ $ 6.4064 ¥ 53.6136
库存: 940
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.79
