JANTX2N3716

产品分类: 三极管(BJT)
产品描述: NPN 5W 7V 1mA 100V 80V 10A TO-204AA,TO-3 通孔安装
供应商型号: JANTX2N3716
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3716

JANTX2N3716概述

    NPN High Power Silicon Transistor: 2N3715 and 2N3716 Technical Overview

    1. 产品简介


    2N3715 和 2N3716 是高性能的 NPN 高功率硅晶体管,广泛应用于电力控制、驱动电路和开关电源等领域。这些晶体管按照 MIL-PRF-19500/408 标准认证,确保了其高可靠性和稳定性。它们具备多种型号(如 JAN、JANTX、JANTXV),以满足不同的使用需求。

    2. 技术参数


    以下是2N3715和2N3716的技术参数概览:
    | 参数 | 2N3715 | 2N3716 |
    | :: | :: | :: |
    | 集电极-发射极电压 (VCEO) | 60 Vdc | 80 Vdc |
    | 集电极-基极电压 (VCBO) | 80 Vdc | 100 Vdc |
    | 发射极-基极电压 (VEBO) | 7.0 Vdc | 7.0 Vdc |
    | 基极电流 (IB) | 4.0 A | 4.0 A |
    | 集电极电流 (IC) | 10 A | 10 A |
    | 最大功耗 (@TA=25°C) | 5.0 W | 85.7 W |
    | 最大功耗 (@TC=100°C) | 85.7 W | 85.7 W |
    | 工作温度范围 (Junction, Storage) | -65°C to +200°C | -65°C to +200°C |
    热特性:
    - 热阻抗 (Junction-to-Case):1.17 °C/W

    3. 产品特点和优势


    - 高可靠性:通过MIL-PRF-19500/408标准认证,保证了在严苛环境下的稳定表现。
    - 大电流处理能力:最大集电极电流可达10A,适用于高电流应用。
    - 宽工作温度范围:从-65°C到+200°C,适合各种恶劣环境条件。
    - 快速响应:具有较低的饱和电压和较高的瞬态响应速度,能够有效减少损耗并提高效率。

    4. 应用案例和使用建议


    - 电力控制电路:适用于电机驱动、逆变器和电源管理模块中,用于控制高功率负载。
    - 通信设备:可用于无线通信系统中的信号放大和开关控制。
    - 家电控制:适用于空调、冰箱等家用电器中的温度控制和风扇调速。
    使用建议:
    - 在高电流应用时,确保良好的散热设计,避免因过热导致器件损坏。
    - 根据具体应用需求选择合适的型号(JAN、JANTX、JANTXV)。

    5. 兼容性和支持

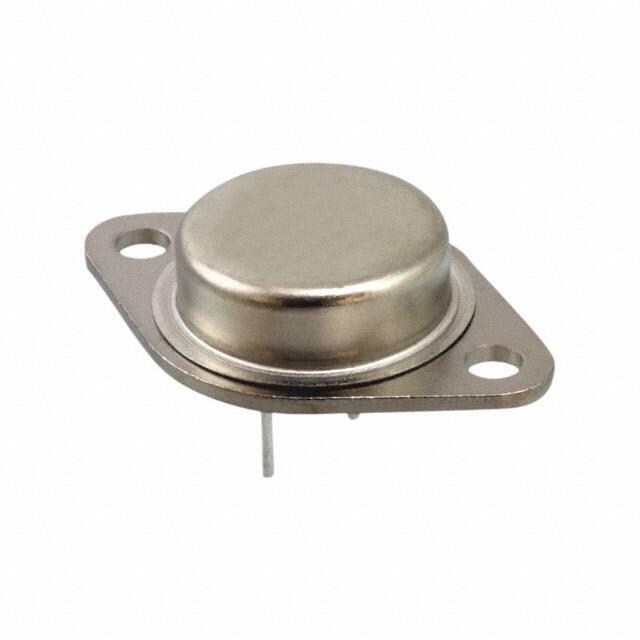

    - 封装类型:采用TO-3和TO-204AA封装,易于安装和焊接。
    - 配套服务:厂商提供详尽的技术文档和支持服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1:过热导致性能下降。
    - 解决办法:加强散热措施,如使用散热片或散热器。

    - 问题2:电流不稳定。
    - 解决办法:检查电源输入是否稳定,并确保电路接线正确无误。

    7. 总结和推荐


    综上所述,2N3715和2N3716凭借其卓越的电气特性和宽广的工作温度范围,在多种应用场景中表现出色。其强大的电流处理能力和高可靠性使其成为电力控制、驱动电路及开关电源的理想选择。强烈推荐这些型号用于需要高性能和高稳定性的项目中。

JANTX2N3716参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 1mA
晶体管类型 NPN
VEBO-最大发射极基极电压 7V
VCBO-最大集电极基极电压 100V
最大功率耗散 5W
最大集电极发射极饱和电压 2.5@ 2A,10A
配置 -
VCEO-集电极-发射极最大电压 80V
集电极电流 10A
通用封装 TO-204AA,TO-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JANTX2N3716厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N3716数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N3716 JANTX2N3716数据手册

JANTX2N3716封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 54.324 ¥ 470.9891
110+ $ 53.4488 ¥ 463.4009
210+ $ 52.5822 ¥ 455.8878
500+ $ 51.7125 ¥ 448.3475
1000+ $ 50.8758 ¥ 441.093
库存: 146
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 47098.91
