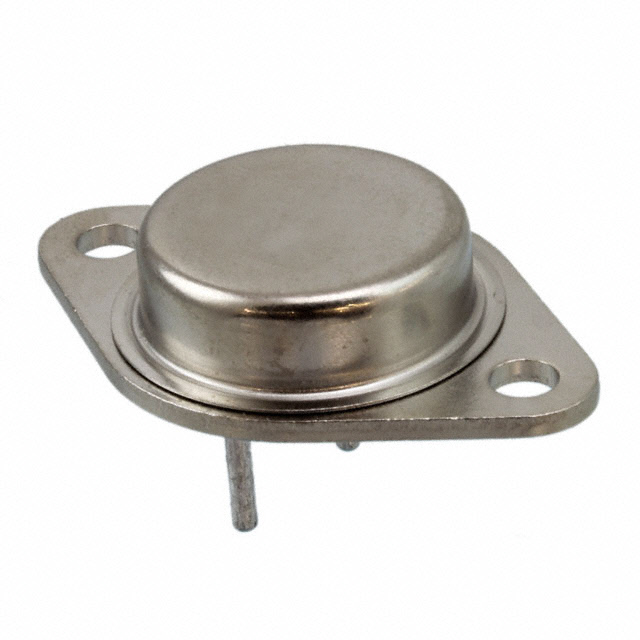

JANTXV2N5686

产品分类: 三极管(BJT)
产品描述: NPN 300W 5V 500μA 80V 80V 50A TO-3 通孔安装
供应商型号: JANTXV2N5686
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N5686

JANTXV2N5686概述

    NPN Power Silicon Transistor 2N5685/2N5686 技术手册

    1. 产品简介


    2N5685 和 2N5686 是合格的 NPN 功率硅晶体管,符合 MIL-PRF-19500/464 标准。这些器件具有高可靠性和稳定性,适用于各种工业和军事应用。其主要功能是放大电流和功率信号,并广泛应用于电源管理、电机驱动、逆变器及开关电源等领域。

    2. 技术参数


    | 参数 | 2N5685 | 2N5686 |
    |
    | 集电极-发射极电压 (VCEO) | 60 Vdc | 80 Vdc |
    | 集电极-基极电压 (VCBO) | 60 Vdc | 80 Vdc |
    | 发射极-基极电压 (VEBO) | 5.0 Vdc
    | 基极电流 (IB) | 15 Adc
    | 集电极电流 (IC) | 50 Adc
    | 最大功耗 (@ TC = +25°C) | 300 W
    | 最大功耗 (@ TC = +100°C) | 171 W
    | 工作及存储温度范围 (TJ, Tstg) | -55 to +200 °C
    | 热阻 (Junction-to-Case) (RθJC) | 0.0584 °C/W

    3. 产品特点和优势


    - 高耐压能力:集电极-发射极电压高达60V (2N5685) 和 80V (2N5686),适用于高压应用。
    - 大电流能力:最大集电极电流可达50A,适合需要大电流的应用场合。
    - 高可靠性:符合MIL-PRF-19500/464标准,具有高可靠性和稳定性。
    - 宽温度范围:工作及存储温度范围为-55°C 至 +200°C,适合极端环境应用。
    - 热阻低:低至0.0584 °C/W 的热阻,有助于更好地散热,提高稳定性。

    4. 应用案例和使用建议


    - 电机驱动:在电机驱动电路中,这些晶体管可以作为开关元件,控制电机的启停和转速。
    - 电源管理:用于电源管理模块中,实现对电路电流的有效控制。
    - 逆变器和开关电源:用于逆变器和开关电源中,进行功率转换和控制。
    使用建议:
    - 在高功率应用中,确保足够的散热措施以保持工作温度在安全范围内。
    - 使用低电阻导线连接,减少功耗损失。
    - 定期检查并维护电路,以确保长期稳定运行。

    5. 兼容性和支持


    这些晶体管与现有的电源管理电路和其他电子设备兼容。制造商提供详尽的技术支持和售后服务,帮助客户解决任何使用过程中遇到的问题。

    6. 常见问题与解决方案


    1. 过热问题:
    - 解决办法:确保良好的散热措施,如使用散热片或风扇。同时,适当降低负载以减小发热。
    2. 启动和关闭时间较长:
    - 解决办法:检查电路设计,确保基极驱动电流足够大,同时适当调整外围元件的参数。

    7. 总结和推荐


    总体而言,2N5685 和 2N5686 是高性能、高可靠性的NPN功率硅晶体管,特别适合于高压大电流应用。它们具有广泛的温度适应能力和高可靠性,非常适合工业和军事领域使用。强烈推荐在需要大功率、高压、高稳定性的应用场景中使用这些晶体管。

JANTXV2N5686参数

参数
配置 -
VCBO-最大集电极基极电压 80V
VEBO-最大发射极基极电压 5V
集电极截止电流 500μA
晶体管类型 NPN
最大集电极发射极饱和电压 5V@ 10A,50A
最大功率耗散 300W
集电极电流 50A
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 80V
通用封装 TO-3
安装方式 通孔安装
零件状态 停产
包装方式 散装
