JANTXV1N6621US

产品分类: 整流二极管/整流桥
产品描述: 440V 20A 30ns 500nA 1.2A D-5A 贴片安装
供应商型号: 1086-3023-ND
供应商: Digi-Key
标准整包数: 1

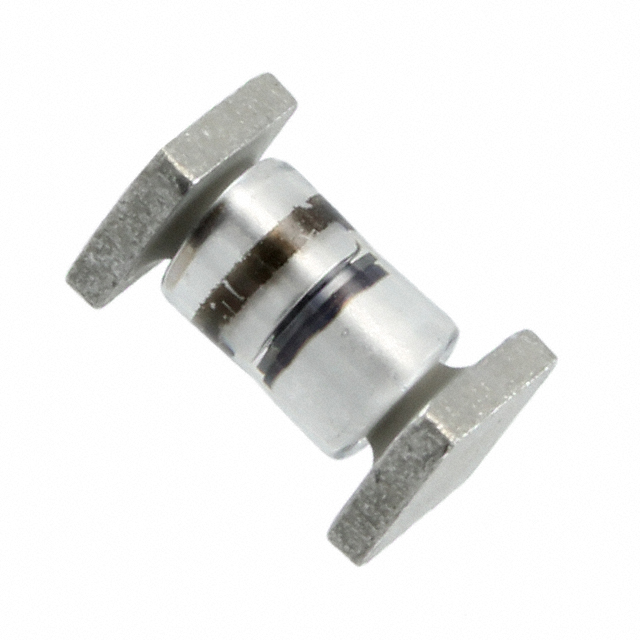

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N6621US

JANTXV1N6621US概述

    VOIDLESS-HERMETICALLY SEALED SURFACE MOUNT ULTRA FAST RECOVERY GLASS RECTIFIERS

    产品简介


    VOIDLESS-HERMETICALLY SEALED 系列超快恢复玻璃整流二极管是一种用于高可靠性应用的产品。这些二极管的工作峰值反向电压范围为200至1000伏,额定电流为1.5到2.0安培。它们特别适用于对失败零容忍的应用场合,例如军事和航空航天领域。

    技术参数


    以下是此系列整流二极管的关键技术参数:
    - 工作温度范围: 结温 -65°C 至 +150°C;存储温度 -65°C 至 +175°C
    - 峰值正向浪涌电流: 在25°C时为20A(除1N6625外为15A)
    - 平均整流正向电流:
    - 在110°C时:1N6620至1N6622为2.0A,1N6623至1N6625为1.5A
    - 在25°C时:1N6620至1N6622为1.2A,1N6623至1N6625为1.0A
    - 热阻(结端帽): 13°C/W
    - 电容(VR=10V时): 10pF
    - 焊接温度: 最大260°C持续10秒

    产品特点和优势


    这些整流二极管的主要优势包括:
    - 军用标准认证: 满足MIL-PRF-19500/585标准
    - 无空隙密封: 采用硬质玻璃封装,内部为“第一类”冶金结合
    - 极高耐用性: 三重层保护
    - 低热阻: 适用于需要快速开关和低正向损耗的应用场合
    - 辐射硬化: 内置抗辐射能力,详见Microsemi MicroNote 050

    应用案例和使用建议


    这些二极管非常适合用于需要高速开关和低正向损耗的应用场景,例如开关电源。推荐在设计时考虑热管理和散热问题,以确保工作条件在规定的温度范围内。

    兼容性和支持


    该系列产品与多种电子元器件和设备兼容,可满足不同电流等级和恢复时间速度要求。Microsemi提供相关的技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何处理高电流浪涌?
    - A: 确保使用适当的散热措施,并参考技术手册中关于浪涌电流处理的部分。

    - Q: 如何识别二极管的极性?
    - A: 通过标记的阴极带识别极性。

    总结和推荐


    VOIDLESS-HERMETICALLY SEALED 系列超快恢复玻璃整流二极管具有高可靠性、耐用性和良好的散热性能,特别适合于对可靠性和效率要求极高的应用。鉴于其独特的特性和广泛的应用范围,强烈推荐在关键电路设计中使用此类产品。

JANTXV1N6621US参数

参数
配置 -
If - 正向电流 1.2A
Ir - 反向电流 500nA
Vr-反向电压 440V
反向恢复时间 30ns
正向浪涌电流 20A
通用封装 D-5A
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTXV1N6621US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N6621US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTXV1N6621US JANTXV1N6621US数据手册

JANTXV1N6621US封装设计

查看详情并下载
Symbol
Footprint
3D Model
