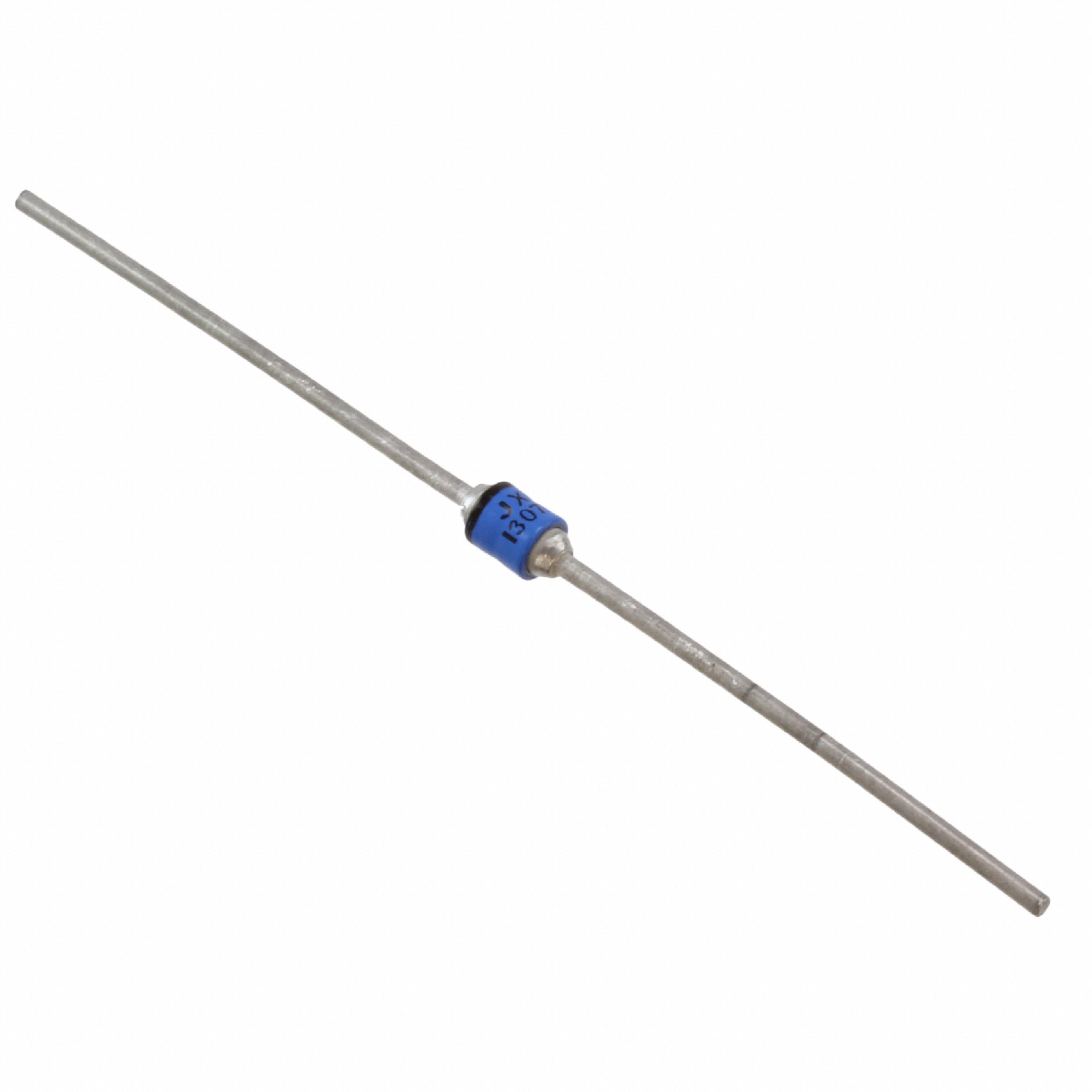

JANTX1N5419

产品分类: 整流二极管/整流桥
产品描述: 80A 250ns 1μA 3A CASE E 通孔安装
供应商型号: 1086-2454-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5419

JANTX1N5419概述


    产品简介




    1N5415至1N5420系列是快恢复整流二极管,适用于高可靠性应用场合。这些整流器具有3.0安培的额定电流,最高可承受600伏特的工作峰值反向电压。它们采用无气泡玻璃封装并使用内部“类别1”冶金结合,提供从50到600伏特不同规格的产品。


    技术参数




    - 额定电流:3.0安培
    - 工作峰值反向电压:50V至600V
    - 最大反向恢复时间:150ns(针对1N5415至1N5418),250ns(1N5419),400ns(1N5420)
    - 热阻(结到引脚):22°C/W
    - 正向浪涌电流(半正弦波,8.3ms):80安培
    - 工作温度范围:-65°C至+175°C
    - 焊料温度:260°C(10秒内)


    产品特点和优势




    - 军用认证:通过MIL-PRF-19500/411标准,具有JAN、JANTX、JANTXV和JANS认证等级。
    - 无气泡密封玻璃封装:确保无气泡密封,提高可靠性。
    - 多层钝化:提高产品的耐用性和稳定性。
    - 内含“类别1”冶金结合:确保更好的机械强度和热稳定性。
    - 低热阻:快速散热,提升可靠性。
    - 抗辐射性:符合Microsemi "MicroNote 050"标准。


    应用案例和使用建议




    应用案例

    这些二极管广泛应用于需要高可靠性的场合,如军事设备、航空航天以及工业控制系统。它们也可用于一般整流应用,例如桥式整流器、半桥整流器和捕捉二极管。

    使用建议

    在使用过程中,应确保焊料温度不超过260°C以防止损坏。对于长时间工作在高温环境下的设备,应注意降低正向电流以避免过热。此外,在高温环境中使用时,可以考虑采取额外的散热措施,以确保设备的稳定运行。


    兼容性和支持



    这些二极管提供多种封装形式,包括表面贴装MELF(“B” SQ-MELF)和轴向引脚封装。对于商业级产品,还提供符合RoHS标准的版本。Microsemi公司提供了详细的技术支持和售后服务,包括详细的用户手册和技术文档,以帮助用户更好地理解和使用这些产品。


    常见问题与解决方案



    - 问题1:如何确认这些二极管是否符合RoHS标准?
    - 解决方案:可以通过查看产品型号后缀(如“US”表示符合RoHS标准),或者直接联系Microsemi公司获取详细资料。

    - 问题2:如何正确焊接这些二极管?
    - 解决方案:焊接时确保焊料温度不超过260°C,并且焊接时间不超过10秒。焊接完成后,应进行适当的冷却以避免热冲击导致损坏。


    总结和推荐



    1N5415至1N5420系列二极管以其出色的可靠性、高效的热管理和军用级别的认证赢得了市场的高度认可。对于需要高性能、高可靠性的应用场合,这些二极管是理想的选择。鉴于其多功能性、广泛的应用范围以及优良的品质保证,强烈推荐使用这些产品。

JANTX1N5419参数

参数
正向浪涌电流 80A
配置 -
If - 正向电流 3A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 250ns
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5419厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5419数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5419 JANTX1N5419数据手册

JANTX1N5419封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 8.3512 ¥ 69.8891
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
