VRF157FL

产品分类: 场效应管(MOSFET)
产品描述: 1.35KW 170V 1.58nF@ 50V
供应商型号: S-VRF157FL
供应商: Future
标准整包数: 1
MICROCHIP TECHNOLOGY 场效应管(MOSFET) VRF157FL

VRF157FL概述


    产品简介

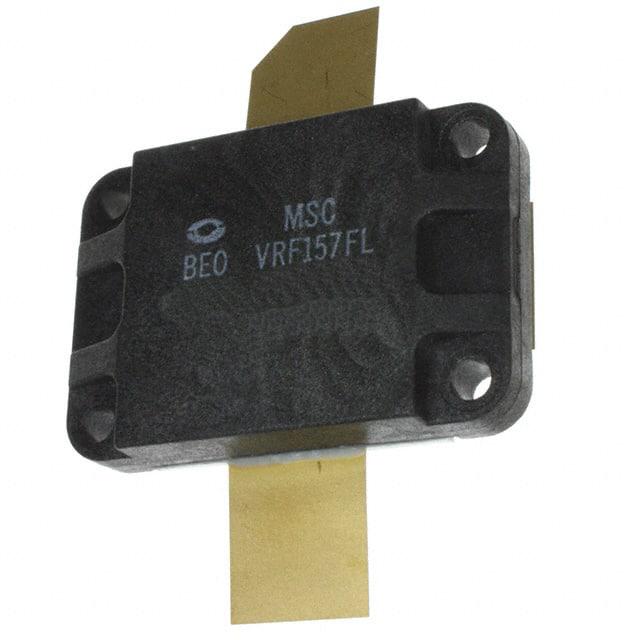

    VRF157FL是一款采用金电镀工艺的硅N沟道射频功率晶体管,专为宽带商业和军事应用设计,能够提供高功率和增益而不影响可靠性、坚固性或互调失真。该产品主要用于需要高性能射频功率输出的应用场景,如无线通信系统、雷达设备及各类无线电传输装置。

    技术参数


    - 最大栅源电压:±40V
    - 最大漏源电压:170V
    - 连续漏极电流(在TC = 25°C时):60A
    - 总设备耗散功率(在TC = 25°C时):1350W
    - 存储温度范围:-65°C至150°C
    - 工作结温(最大值):200°C
    - 输入电容(在VGS = 0V时):1580pF
    - 输出电容(在DS = 50V时):810pF
    - 反向传输电容(在f = 1MHz时):65pF
    - 典型增益(在30MHz,50V,ID = 800mA,POut = 600W时):21dB
    - 效率(在30MHz,50V,ID = 800mA,POut = 600W时):45%
    - 交调失真(在30MHz和30.001MHz,50V,ID = 800mA,POut = 600W时):-25dBc
    - 负载驻波比能力:70:1

    产品特点和优势


    VRF157FL具备多种独特功能和优势,使其在市场上具有竞争力:
    - 改进的坚固性:具有高达170V的击穿电压。
    - 宽频率范围:适用于2-100MHz的应用。
    - 高增益和功率输出:典型增益为21dB,输出功率可达600W。
    - 优秀的稳定性与低互调失真:保证输出信号的纯净度。
    - 可兼容成对使用:适用于需要配对使用的应用场景。
    - 经济实惠的无法兰封装:便于安装和维护。
    - 高可靠性的氮化物钝化技术:提高耐用性。
    - 环保标准:符合RoHS合规要求。

    应用案例和使用建议


    VRF157FL适用于多种应用场景,包括宽带通信系统、雷达设备及各类无线电传输装置。例如,在一个典型的射频放大器电路中,VRF157FL可以提供稳定的高功率输出,而不会引起显著的信号失真。为了确保最佳性能,建议在安装过程中使用高效率的热耦合化合物,并确保散热器表面平整。此外,还应注意环境温度的影响,以避免过热导致器件损坏。

    兼容性和支持


    VRF157FL与其他同类电子元件和设备具有良好的兼容性。如果需要成对使用,可以通过添加“MP”后缀来获得匹配的对组。厂商Microsemi提供了详细的安装指导和技术支持文档,确保用户能够顺利安装并正确使用该产品。用户还可以通过官方网站获取更多资源和支持信息。

    常见问题与解决方案


    1. 过热问题:
    - 解决办法:确保安装过程中的散热措施到位,包括使用高效的热耦合化合物和大型平滑的散热片。必要时可使用外部风扇进行辅助冷却。
    2. 输出功率不稳定:
    - 解决办法:检查电路连接是否牢固,确保电源稳定,同时调整驱动电路以达到最佳工作状态。
    3. 安装复杂:
    - 解决办法:参考厂商提供的详细安装指南,必要时寻求专业技术人员的帮助。安装时务必遵循安全操作规程,避免静电损伤。

    总结和推荐


    总体而言,VRF157FL是一款性能卓越的射频功率晶体管,适用于各种高要求的射频应用。其优异的稳定性、高增益和低互调失真等特点使其成为同类产品中的佼佼者。尽管该产品价格相对较高,但考虑到其出色的性能和可靠性,对于需要高性能射频设备的用户来说,VRF157FL无疑是一个值得推荐的选择。然而,用户仍需注意安装和维护细节,以确保充分发挥其潜能。

VRF157FL参数

参数
配置 -
最大功率耗散 1.35KW
Vgs-栅源极电压 -
Vds-漏源极击穿电压 170V
Ciss-不同 Vds 时的输入最大电容 1.58nF@ 50V
栅极电荷 -
通道数量 -
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 -
FET类型 -
Vgs(th)-栅源极阈值电压 -
零件状态 在售
包装方式 管装

VRF157FL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VRF157FL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY VRF157FL VRF157FL数据手册

VRF157FL封装设计

查看详情并下载
Symbol
Footprint
3D Model
