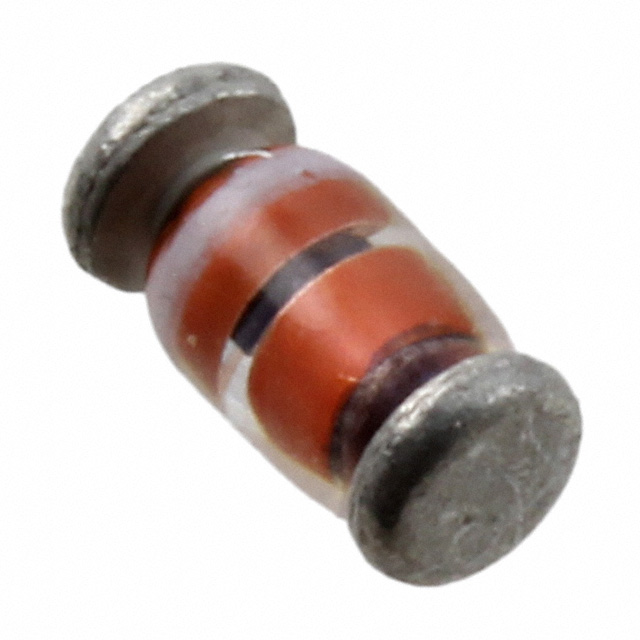

JAN1N4148UR-1

产品分类: 整流二极管/整流桥
产品描述: 100V 2A 20ns 500nA 200mA DO-213AA 贴片安装 1.7mm(宽度)
供应商型号: TOM-JAN1N4148UR-1
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N4148UR-1

JAN1N4148UR-1概述


    产品简介


    1N4148UR-1是一款由Microsemi公司生产的玻璃MELF(金属电极扁平型)开关二极管。该二极管符合MIL-PRF-19500/116标准,并且具备JAN、JANTX和JANTXV资格认证。该二极管广泛应用于各种高速电路,如开关器、检测器、瞬态逻辑OR'ing、逻辑阵列、阻隔以及低电容引导二极管等。此外,Microsemi还提供多种其他开关/信号二极管以满足不同需求。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作温度范围 | -65 to +175 | °C |
    | 热阻(结到环境) | 325 | °C/W |
    | 热阻(结到端盖) | 100 | °C/W |
    | 最大击穿电压 | 100 | V |
    | 工作峰值反向电压 | 75 | V |
    | 平均整流电流 | 200 | mA |
    | 非重复性正弦波浪涌电流 | 2 | A (pk) |

    产品特点和优势


    - 表面贴装技术:作为JEDEC注册的1N4148号二极管的表面贴装版本,该二极管提供了与传统版本相同的性能。
    - 密封设计:采用密封的玻璃封装,确保高度可靠性和长寿命。
    - 冶金结合:采用冶金学上粘合的技术,增强机械强度。
    - 双插结构:提供更好的热管理和更可靠的机械连接。
    - 低电容:极低的电容使其非常适合高频率应用。
    - 快速切换速度:具有极短的反向恢复时间,适用于高速电路。

    应用案例和使用建议


    应用案例
    - 高速数据线路:该二极管适用于需要高频率处理能力的数据传输线路。
    - 小型化:适合通过表面贴装方法实现高密度安装。
    - 网络接口:适用于RS-232、RS-422接口网络。
    - 计算机和LAN:可以用于计算机和局域网中的信号管理。
    使用建议
    - 在设计电路时,应根据实际的应用需求选择合适的封装类型,例如DO-213AA或表面贴装型号。
    - 注意温度范围和热阻的影响,确保散热系统能够有效工作。
    - 使用该二极管进行高频率应用时,要注意反向恢复时间对整体性能的影响。

    兼容性和支持


    该二极管支持多种封装类型,包括DO-213AA、DO-35(轴向引脚)、UB(表面贴装)和UBC(陶瓷顶盖表面贴装)。用户可以从官方网站获取最新的信息和支持文档。

    常见问题与解决方案


    常见问题
    - 问题1:如何选择正确的封装类型?
    - 解决方案:根据实际应用需求选择,如需要高密度安装可以选择表面贴装类型。

    - 问题2:是否支持RoHS标准?
    - 解决方案:商业级版本支持RoHS标准,军事级版本不支持。

    总结和推荐


    综上所述,1N4148UR-1二极管凭借其优异的性能参数和多种封装选项,在高频率数据传输和逻辑电路中表现出色。特别是其快速的开关速度和低电容特性,使得它在高密度安装和小型化应用中具有显著的优势。因此,我强烈推荐此款产品用于需要高可靠性和高性能的应用场合。

JAN1N4148UR-1参数

参数
反向恢复时间 20ns
正向浪涌电流 2A
配置 -
If - 正向电流 200mA
Ir - 反向电流 500nA
Vr-反向电压 100V
长*宽*高 1.7mm(宽度)
通用封装 DO-213AA
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

JAN1N4148UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
