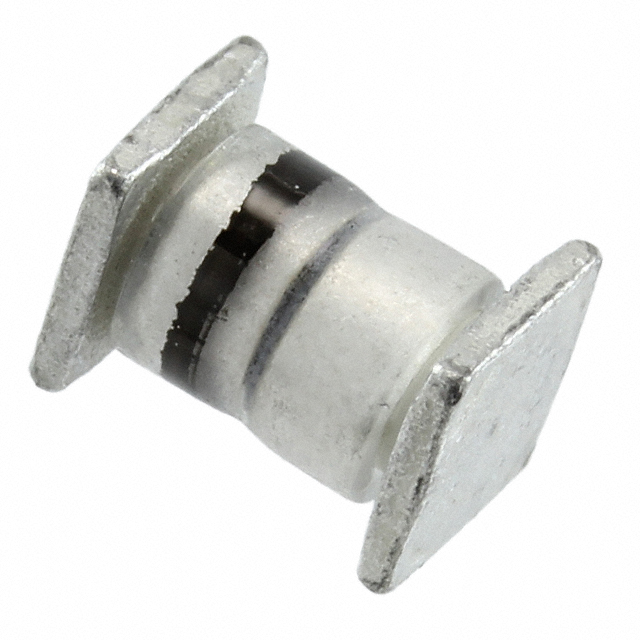

JANTX1N4968US

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 27V 6Ω 5W D-5B 贴片安装
供应商型号: 494-JANTX1N4968US
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4968US

JANTX1N4968US概述

    微芯科技空腔密封表面贴装5瓦玻璃齐纳二极管

    产品简介


    微芯科技(Microsemi)推出的空腔密封表面贴装5瓦玻璃齐纳二极管系列是军用认证产品,适用于高可靠性需求的应用场合。这些二极管采用了无空隙玻璃封装和内部冶金结合技术,确保在恶劣环境下也能可靠运行。它们的齐纳电压选择范围广泛,从3.3伏到390伏,并具有不同的容差级别,从而满足不同应用场景的需求。

    技术参数


    - 最大额定值
    - 工作温度:-65°C至+175°C
    - 储存温度:-65°C至+175°C
    - 功耗:5瓦 @ TEC = 140°C(1N4954US至1N4996US),或 @ TEC = 125°C(1N6632US至1N6637US及1N5968US至1N5969US)。超过这些温度需线性降额到零。
    - 热阻:1N4954US至1N4996US为7°C/W,1N6632US至1N6637US及1N5968US至1N5969US为10°C/W
    - 热阻抗:1N4954US至1N4996US为1.8°C/W,1N6632US至1N6637US及1N5968US至1N5969US为3.0°C/W
    - 正向电压:1.50 V @ 1.0 A
    - 电气特性
    - 动态阻抗:范围从0.5Ω到10Ω不等
    - 反向漏电流:在规定的电压和温度下,最高可达到5μA
    - 齐纳电压:3.3V至390V
    - 测试电流:在标准5%容差下,通常为500mA
    - 容差:无后缀的标准电压容差为±5%,更严格的容差为±2%或±1%
    - 最大连续电流:最高可达20A
    - 浪涌电流:在8.3ms方波条件下最高可达20A

    产品特点和优势


    - 可靠性高:通过了MIL-PRF-19500/356认证,特别适合对可靠性要求高的应用场景。
    - 无空隙玻璃封装:采用内部冶金结合技术,防止空隙产生,提高耐久性。
    - 广泛的电压选择:覆盖从3.3V到390V的宽广电压范围。
    - 低温度系数:大多数型号的电压温度系数在±0.025%至±0.100%范围内,保证了良好的稳定性。
    - 严格的质量控制:提供多种等级的产品,包括JAN、JANTX、JANTXV和JANS等,符合严格的军事标准。

    应用案例和使用建议


    - 应用场景:广泛应用于通信设备、航空航天、军事系统等领域,特别是那些需要高稳定性和可靠性的地方。
    - 使用建议:
    - 在设计电路时,应根据具体的应用场景选择合适的齐纳电压和容差。
    - 确保在高温环境下能有效散热,以避免功耗过高导致的过热损坏。
    - 在焊接时应小心操作,避免对元件造成损伤。

    兼容性和支持


    - 兼容性:可通过删除“US”后缀获得通孔安装版本,详见单独的数据表。
    - 支持和服务:提供全面的技术支持,包括故障诊断、维修服务等,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题一:如何处理焊接时的热量?
    - 解决办法:使用较低的焊接温度并适当延长焊接时间,确保热量均匀分布。
    - 问题二:在高温环境中,如何避免过热?
    - 解决办法:采用有效的散热措施,如增加散热片或利用强制风冷等方式。
    - 问题三:如何选择合适的齐纳电压?
    - 解决办法:根据电路的具体需求选择合适的电压等级,通常要考虑到输入电压的波动范围和稳压需求。

    总结和推荐


    总体而言,微芯科技的空腔密封表面贴装5瓦玻璃齐纳二极管以其高可靠性、广泛的电压选择和优秀的电气特性,在众多应用场合中表现优异。对于需要高稳定性和可靠性的项目,这款产品无疑是一个值得信赖的选择。强烈推荐在需要高可靠性和高精度稳压的应用中使用该系列产品。

JANTX1N4968US参数

参数
最大功率耗散 5W
标称齐纳电压 27V
配置 -
最大功率 5W
Ir - 反向电流 2μA
最大齐纳阻抗
电压容差 -
通用封装 D-5B
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N4968US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4968US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4968US JANTX1N4968US数据手册

JANTX1N4968US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.4785 ¥ 122.3433
10+ $ 12.6468 ¥ 106.8655
25+ $ 12.204 ¥ 103.1238
100+ $ 8.9316 ¥ 75.472
库存: 0
起订量: 1 增量: 1
