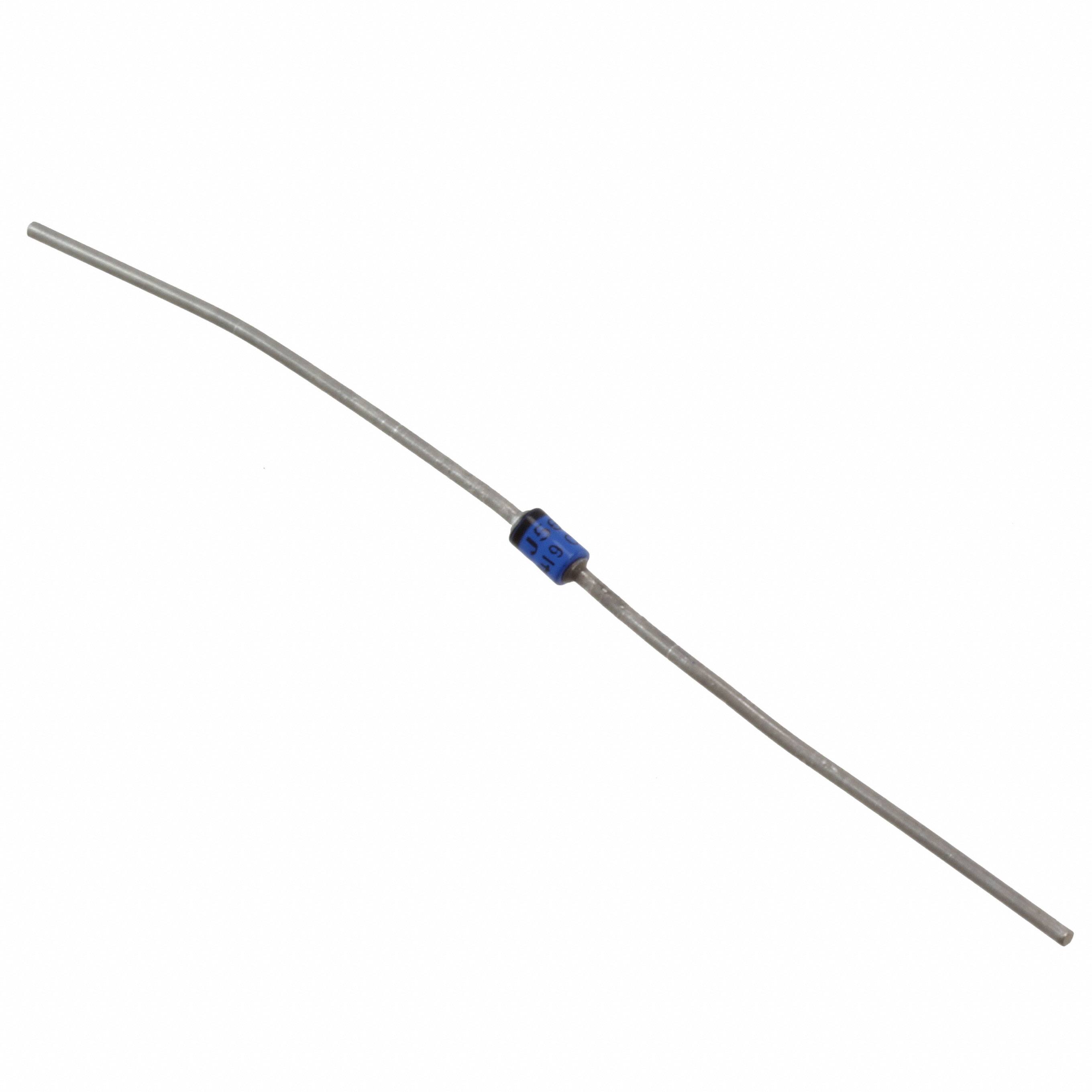

JAN1N5620

产品分类: 整流二极管/整流桥
产品描述: 800V 30A 2μs 500nA 1A 通孔安装
供应商型号: JAN1N5620
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N5620

JAN1N5620概述

    微芯科技Scottsdale分部产品手册:标准恢复玻璃整流二极管

    产品简介


    标准恢复玻璃整流二极管系列(型号1N5614至1N5622)由微芯科技Scottsdale分部生产。该系列产品专为高可靠性应用而设计,尤其适用于不允许出现故障的军事和高可靠性环境中。这些整流二极管提供从200伏到1000伏的工作峰值反向电压等级,额定电流为1.0安培,适用于桥式整流器、半桥整流器和捕获二极管等广泛的应用场合。

    技术参数


    以下是从技术手册中提取的技术参数,整理如下:
    | 参数名称 | 值 |
    | : | : |
    | 工作峰值反向电压 (VRWM) | 200 V 至 1000 V |
    | 最小击穿电压 (VBR) | 220 V 至 1100 V |
    | 平均整流输出电流 (IO) | 1.0 A (55°C时),0.75 A (100°C时) |
    | 最大正向电压 (VF) | 0.8 V 至 1.3 V |
    | 最大泄漏电流 (IR) | 25 μA |
    | 最大浪涌电流 (IFSM) | 30 A |
    | 反向恢复时间 (trr) | 2.0 μs |

    产品特点和优势


    - JEDEC注册:该系列为流行的JEDEC注册型号。
    - 无空腔密封:采用无空腔的玻璃封装,确保高度密封性。
    - 三重层钝化:增强耐环境性能。
    - 内部“一类”冶金连接:保证良好的电连接性和机械强度。
    - 宽泛的温度范围:结温和存储温度可达-65°C至+200°C。
    - 卓越的热阻抗:热阻为38°C/W(接线长度为10 mm时),10 ms加热时间为4.5°C/W。
    - 高前向浪涌电流能力:能够承受高达30 A的浪涌电流。
    - 坚固的结构:适用于恶劣的环境条件。
    - 辐射硬化:适合辐射敏感应用环境。

    应用案例和使用建议


    该系列整流二极管适用于各种高可靠性应用场合,如军事设备、航空电子系统、电源供应模块等。实际使用时应注意保持散热良好,避免过高的温度导致性能下降。对于需要高频工作的电路,建议选用低反向恢复时间的产品,以减少能量损耗。

    兼容性和支持


    该产品支持MIL-PRF-19500/427标准,可用于不同类型的整流应用。微芯科技还提供多种其他整流器产品,包括快速恢复和超快速恢复类型,以及通孔和表面贴装封装形式。详细兼容性信息请参考产品数据表或咨询厂家技术支持。

    常见问题与解决方案


    1. 如何处理高温环境下性能下降?
    - 解决方案:选择具有较低热阻抗的产品,并确保良好的散热措施。
    2. 如何确定合适的浪涌电流保护?
    - 解决方案:根据具体应用要求选择合适的工作峰值反向电压等级和最大浪涌电流规格。
    3. 如何处理泄漏电流问题?
    - 解决方案:定期检查并更换损坏的产品,或者使用低泄漏电流的产品。

    总结和推荐


    综上所述,1N5614至1N5622系列整流二极管凭借其高可靠性和出色的性能表现,在军事和高可靠性应用领域表现出色。其无空腔密封、三重层钝化等特点使其能够在极端条件下稳定工作。因此,强烈推荐用于高可靠性需求的应用中。若需了解更多产品详情或技术支持,请访问微芯科技官方网站或联系当地授权代理商。

JAN1N5620参数

参数
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 800V
反向恢复时间 2μs
正向浪涌电流 30A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
