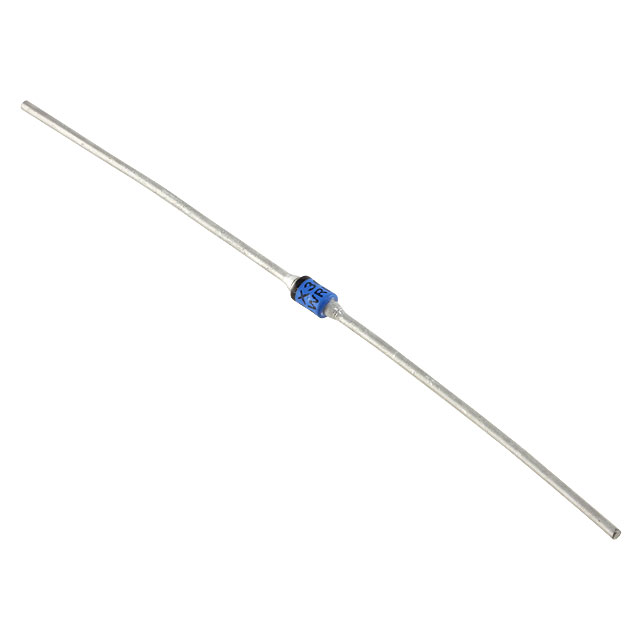

JANTX1N3611

产品分类: 整流二极管/整流桥
产品描述: 30A 1μA 1A 通孔安装
供应商型号: JANTX1N3611
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N3611

JANTX1N3611概述

    高质量文章:标准恢复玻璃整流二极管技术手册解析

    产品简介


    Microsemi公司生产的标准恢复玻璃整流二极管系列(型号为1N3611至1N3614及1N3957),是为满足高可靠性需求设计的产品。这些二极管适用于峰值反向电压范围在200到1000伏之间的应用,能够提供1安培的额定电流。它们采用无空隙密封玻璃封装,并具有内部“类别I”冶金结合。这些整流二极管不仅符合MIL-PRF-19500/286标准(JAN, JANTX, JANTXV版本),还特别适合军用和其他高可靠性应用场合,如桥式整流器、半桥电路、钳位二极管等。

    技术参数


    以下是该系列二极管的主要技术规格和电气特性:
    - 工作峰值反向电压 (VRWM):200V到1000V
    - 最小击穿电压 (VBR):240V到1150V
    - 最大正向电压 (VF):1.0V(最高)
    - 最大反向电流 (IR):300μA
    - 最大浪涌电流 (IFSM):30A(10次脉冲,每次8.3ms)
    - 平均整流正向电流 (IO):1.0A(TA=100℃);0.30A(TA=150℃)
    此外,二极管的工作温度范围为-65°C到+175°C,热阻为38°C/W(结到引脚,引线长度为3/8英寸)。

    产品特点和优势


    - 可靠性强:无空隙密封的玻璃封装,确保长期使用过程中的稳定性和可靠性。
    - 适用广泛:满足从-65°C到+175°C的宽温度范围应用。
    - 高电流承载能力:具备处理高达30A浪涌电流的能力。
    - 抗辐射特性:该系列产品经证实具备固有的抗辐射特性。

    应用案例和使用建议


    这些二极管可用于多种电路中,例如桥式整流器、半桥电路以及电源保护中的钳位二极管。在选择这类二极管时,建议考虑其工作环境的温度条件,并确保所选型号能够承受预期的最大反向电压和正向电流。

    兼容性和支持


    Microsemi公司还提供了其他类型的整流器,涵盖不同的电流等级和恢复时间要求。这些产品可通过公司官网或直接联系销售团队获取更多技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何确定正确的二极管型号?
    - A: 根据所需的工作峰值反向电压和电流需求选择相应的型号。
    - Q: 如何确保二极管的正确安装?
    - A: 确认二极管的方向,阴极环必须朝向正确的方向,并且焊接温度不超过260°C。

    总结和推荐


    总体而言,Microsemi公司的1N3611至1N3957系列二极管凭借其卓越的可靠性和广泛的适用范围,在高可靠性应用中表现优异。强烈推荐给需要高性能、高稳定性的客户。通过其优秀的散热能力和出色的耐高温特性,这些二极管可以显著提升电路的整体性能和使用寿命。

JANTX1N3611参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N3611厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N3611数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N3611 JANTX1N3611数据手册

JANTX1N3611封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.2785 ¥ 44.7089
25+ $ 4.5998 ¥ 38.2454
100+ $ 4.5671 ¥ 37.9736
250+ $ 4.3994 ¥ 36.0263
500+ $ 4.3783 ¥ 35.8535
1000+ $ 4.3572 ¥ 35.6807
2500+ $ 4.3361 ¥ 35.5079
5000+ $ 4.3361 ¥ 35.5079
库存: 886
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 223.54
直接购买
加入购物车
