JANTX1N4974

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 47V 25Ω 5W CASE E 通孔安装
供应商型号: 494-JANTX1N4974
供应商: Mouser
标准整包数: 1

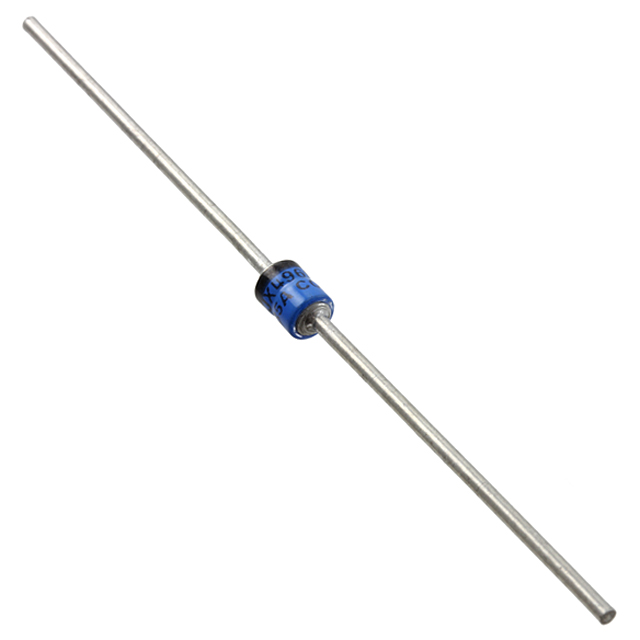

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4974

JANTX1N4974概述


    产品简介


    产品类型:玻璃封装5瓦稳压二极管(Voidless-Hermetically-Sealed 5 Watt Glass Zener Diodes)
    主要功能:这些稳压二极管提供高可靠性电压调节,能够在广泛的电流和温度范围内稳定电压输出。
    应用领域:适用于对可靠性要求极高的应用,如航空航天、军事和工业控制等领域。

    技术参数


    - 额定功率:5瓦特
    - 最大工作温度:-65°C至+175°C
    - 存储温度范围:-65°C至+175°C
    - 功率耗散:
    - 1N4954至1N4996系列:5瓦特,当TL=65°C时,离管体3/8英寸处
    - 1N6632至1N6637, 1N5968至1N5969系列:5瓦特,当TL=25°C时
    - 热阻:
    - 1N4954至1N4996系列:22°C/W,离管体3/8英寸处
    - 1N6632至1N6637, 1N5968至1N5969系列:30°C/W
    - 瞬态热阻抗:
    - 1N4954至1N4996系列:1.8°C/W
    - 1N6632至1N6637, 1N5968至1N5969系列:3.0°C/W
    - 前向电压:1.50V,当电流为1.0A时
    - 最大持续电流:具体型号参见数据表
    - 最大浪涌电流:具体型号参见数据表

    产品特点和优势


    - 军工认证:符合MIL-PRF-19500/356标准,适合高可靠性需求的应用。
    - 密封结构:采用无空洞玻璃密封,确保长期稳定性。
    - 增强机械强度:具有三重层钝化处理,内部采用“类别I”和“类别III”冶金结合,提升了整体的机械强度。
    - 低温度系数:部分型号的电压温度系数可以达到±0.025%/°C至±0.120%/°C。
    - 静电放电敏感度低:符合MIL-STD-750 Method 1020标准,不易受静电影响。
    - 辐射耐受性:具备内在的辐射耐受性。

    应用案例和使用建议


    应用案例:
    - 电源电路的电压稳压,尤其是在需要高可靠性、高稳定性的场合。
    - 工业控制系统的保护电路,防止过电压损害其他组件。
    使用建议:
    - 在高温环境下使用时,应注意降额使用,避免因温度过高导致损坏。
    - 在设计电源电路时,建议使用多级滤波,以进一步提升稳定性。

    兼容性和支持


    - 表面贴装选项:除轴向引脚外,还提供带有“US”后缀的方形端帽MELF配置。
    - 支持与维护:Microsemi公司提供详尽的技术支持和文档资料,确保用户能够充分利用这些产品。

    常见问题与解决方案


    1. 问题:如何正确识别正负极?
    解决方案:通过标识带(band)来识别阴极(cathode),阳极(anode)则无标识。
    2. 问题:如何进行有效的热管理?
    解决方案:根据数据表中的热阻参数,选择合适的散热器,并保证良好的空气流通。
    3. 问题:在高电流条件下如何避免烧毁?
    解决方案:严格按照数据表中的最大连续电流(IZM)进行操作,必要时增加外部散热措施。

    总结和推荐


    综合评估:Microsemi的5瓦特玻璃封装稳压二极管系列产品在高可靠性、低温度系数和高稳定性方面表现出色,非常适合在高可靠性要求的应用中使用。
    推荐:鉴于其出色的产品质量和广泛的应用场景,强烈推荐给对可靠性要求高的工业控制和航空航天领域的工程师和设计师。

JANTX1N4974参数

参数
最大功率耗散 5W
标称齐纳电压 47V
配置 -
最大功率 5W
Ir - 反向电流 2μA
最大齐纳阻抗 25Ω
电压容差 -
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4974厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4974数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4974 JANTX1N4974数据手册

JANTX1N4974封装设计

查看详情并下载
Symbol
Footprint
3D Model
