JANTX1N5314UR-1

产品分类: 稳流二极管
产品描述: 5.17mA 100V 贴片安装
供应商型号: JANTX1N5314UR-1
供应商: Master
标准整包数: 1

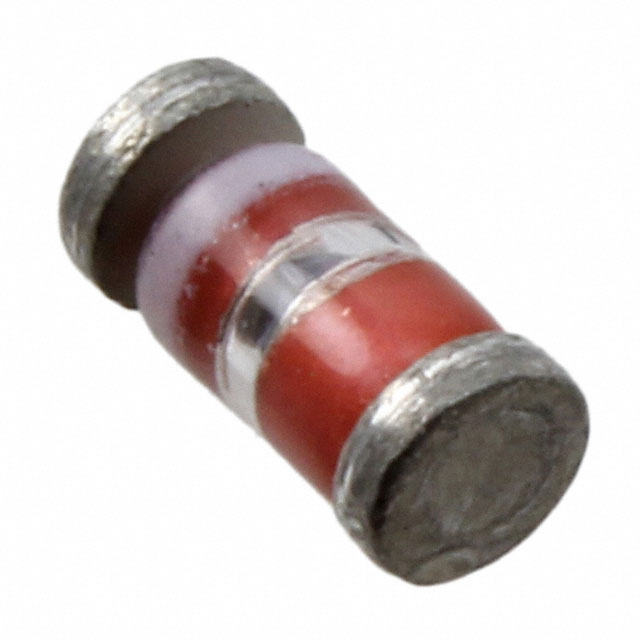

MICROCHIP TECHNOLOGY 稳流二极管 JANTX1N5314UR-1

JANTX1N5314UR-1概述

    T4-LDS-0160: 电流调节二极管系列(1N5283UR-1 至 1N5314UR-1)



    1. 产品简介




    T4-LDS-0160 系列的产品是一系列由 Microsemi Corporation 生产的0.5瓦电流调节二极管,型号涵盖1N5283UR-1 至 1N5314UR-1。这些电流调节二极管提供了一系列从0.22 mA 到 4.7 mA 的选择,并且具有标准的±10% 电流容差。产品主要用于需要电流稳定性的场合,适用于广泛的电压范围。这类电子元器件在航空航天、通信、医疗等领域有着广泛的应用。


    2. 技术参数




    - 封装:DO-213AB(表面贴装),LL41;亦可选DO-7轴向引脚封装
    - 极限温度范围:-65°C至+175°C
    - 热阻抗:结到端帽热阻抗(当 L=0)为 100°C/W;结到参考点热阻抗为25°C/W
    - 最大功耗:在 +125°C时,稳态功耗为 500mW
    - 峰值工作电压:100V
    - 最大焊接端温度:260°C(最多10秒)


    3. 产品特点和优势




    - 独特功能:采用双插头结构,适合于在宽广的电压和温度范围内进行电流调节。
    - 高可靠性:经过 MIL-PRF-19500/463 认证,可用于军事级别的 JAN, JANTX, JANTXV 和 JANS 等级别。
    - 高抗辐射性:内部金属性键合使其具有优异的抗辐射能力,符合 Microsemi 的《微注 050》标准描述。
    - 环境友好:RoHS 兼容版本,满足环保要求。
    - 适用广泛:提供从0.22 mA 到 4.7 mA 的广泛电流调节选择,满足多种应用需求。


    4. 应用案例和使用建议




    这些电流调节二极管在多个行业中有广泛应用,例如航天器电源管理、卫星通信系统以及便携式医疗设备。具体使用中,应根据应用场合选择合适的电流等级,并确保在其额定电压和温度范围内操作以保证最佳性能。

    - 建议:在高温环境下工作时,应考虑适当的散热措施以避免过热导致的性能下降。
    - 优化方案:对于高精度电流控制需求的应用,可以结合外部电路进一步提高电流稳定性。


    5. 兼容性和支持




    - 兼容性:与其他电流调节二极管相比,此系列具备良好的互换性和兼容性。
    - 支持:制造商提供详尽的技术支持和维护服务,可通过官方网站获取最新信息和技术文档。


    6. 常见问题与解决方案




    - 问题1:在高温环境下工作时电流输出不稳定。
    - 解决方法:确保散热良好,并检查是否有超出最大允许温度的情况发生。
    - 问题2:焊接过程中焊点出现松动。
    - 解决方法:使用合适的焊接温度,严格控制焊接时间不超过规定的最大值。


    7. 总结和推荐




    总体来看,1N5283UR-1 至 1N5314UR-1 系列电流调节二极管具有出色的性能和高度可靠性,适合多种苛刻环境下的应用。特别是对于需要高可靠性和抗辐射性的场合,它们的表现尤为出色。因此,强烈推荐使用这些产品。

    ---

    如需更多详细信息和技术支持,请访问 Microsemi 官方网站。

JANTX1N5314UR-1参数

参数
最大调节电压 -
最大峰值工作电压 100V
最大调节电流 5.17mA
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N5314UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5314UR-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 稳流二极管 MICROCHIP TECHNOLOGY JANTX1N5314UR-1 JANTX1N5314UR-1数据手册

JANTX1N5314UR-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
