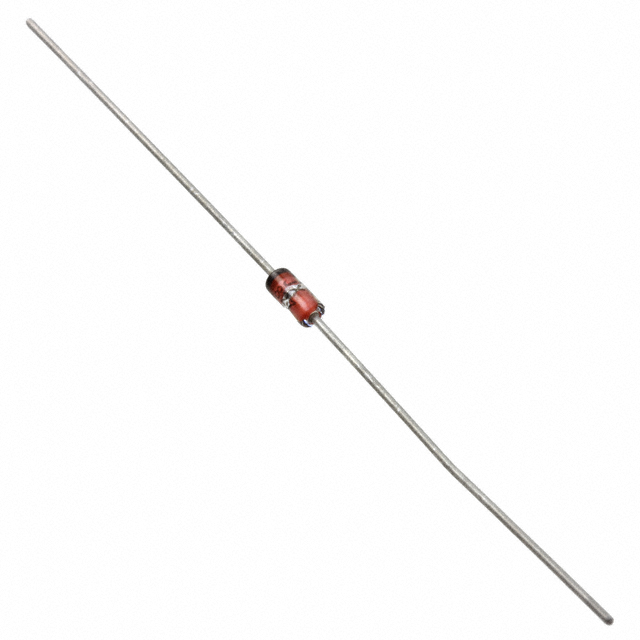

JANTXV1N747A-1

产品分类: 齐纳(稳压)二极管
产品描述: 3μA 3.6V 24Ω 500mW DO-204AH,DO-35 通孔安装
供应商型号: N-JANTXV1N747A-1
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTXV1N747A-1

JANTXV1N747A-1概述


    产品简介


    本手册介绍的是Microsemi公司生产的一系列齐纳二极管,包括型号为1N746A到1N759A和1N4370A到1N4372A的产品。这些齐纳二极管广泛应用于电源稳压、过电压保护和电路保护等领域,确保电路在不同条件下的稳定性和可靠性。

    技术参数


    | 参数 | 值 |

    | 工作温度 | -65°C至+175°C |
    | 存储温度 | -65°C至+175°C |
    | 最大功率耗散 | 500 mW(+50°C时) |
    | 功率降额速率 | +50°C以上4 mW/°C |
    | 正向电压(200mA时)| 1.1伏特最大值 |
    | 电气特性 | 参见表及图1 |
    | 封装形式 | Hermetically sealed glass case, DO-35 |
    | 引线材料 | 铜包钢 |
    | 热阻(ROJEC) | 250°C/W最大值(L=0.375英寸时) |
    | 热阻抗(ZOJX) | 35°C/W最大值 |
    | 极性 | 二极管以带有环带(阴极端)一端为正极 |
    | 安装位置 | 任意 |

    产品特点和优势


    这些齐纳二极管具有以下特点和优势:
    1. 高耐温性:能够在极端温度下(-65°C至+175°C)稳定工作,适用于各种严苛的环境。
    2. 高可靠性:双插头结构和冶金结合工艺提高了产品可靠性和耐用性。
    3. 快速响应:低阻抗和低功耗特性使得这些齐纳二极管在瞬间高压或瞬态冲击下能迅速响应。
    4. 宽电压范围:提供从2.4V到12.0V的不同电压等级选择,适应多种电路需求。

    应用案例和使用建议


    这些齐纳二极管在许多应用场景中都有卓越表现,例如:
    1. 电源稳压:在直流电源系统中作为稳压器件,确保输出电压的稳定性。
    2. 过电压保护:在需要防止过电压损坏敏感元件的场合中,提供可靠的保护作用。
    3. 信号电平调节:在信号处理电路中用于电平调整,确保信号的正常传输。
    使用建议:
    - 在设计电源稳压电路时,要考虑到齐纳二极管的最大电流和最小电流要求,避免工作点不稳定。
    - 在高温环境下使用时,注意功耗降额问题,确保产品长期稳定运行。

    兼容性和支持


    - 这些齐纳二极管符合MIL-PRF-19500/127标准,可用于JAN、JANTX和JANTXV级别的产品。
    - 厂商提供详细的技术文档和支持服务,包括安装指南和常见问题解答。

    常见问题与解决方案


    1. 问题:工作电流超出规定范围,导致发热严重。
    - 解决方案:检查电路设计,确保工作电流在额定范围内。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载情况,确认是否因负载波动引起的电压变化。
    3. 问题:过电压保护效果不佳。
    - 解决方案:检查连接线路,确保接线无误且连接牢固。

    总结和推荐


    这些齐纳二极管凭借其出色的电气性能和广泛的适用范围,在电源稳压、过电压保护等领域表现优异。其高耐温性和可靠性使其在工业级和军用级别应用中备受青睐。建议在需要高稳定性和可靠性的场合中使用这些产品。

JANTXV1N747A-1参数

参数
标称齐纳电压 3.6V
配置 -
最大功率 500mW
Ir - 反向电流 3μA
最大齐纳阻抗 24Ω
电压容差 -
最大功率耗散 500mW
通用封装 DO-204AH,DO-35
安装方式 通孔安装
零件状态 停产
包装方式 散装

JANTXV1N747A-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N747A-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTXV1N747A-1 JANTXV1N747A-1数据手册

JANTXV1N747A-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.392 ¥ 28.832
80+ $ 3.2342 ¥ 27.4907
库存: 135
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1009.12
直接购买
加入购物车
