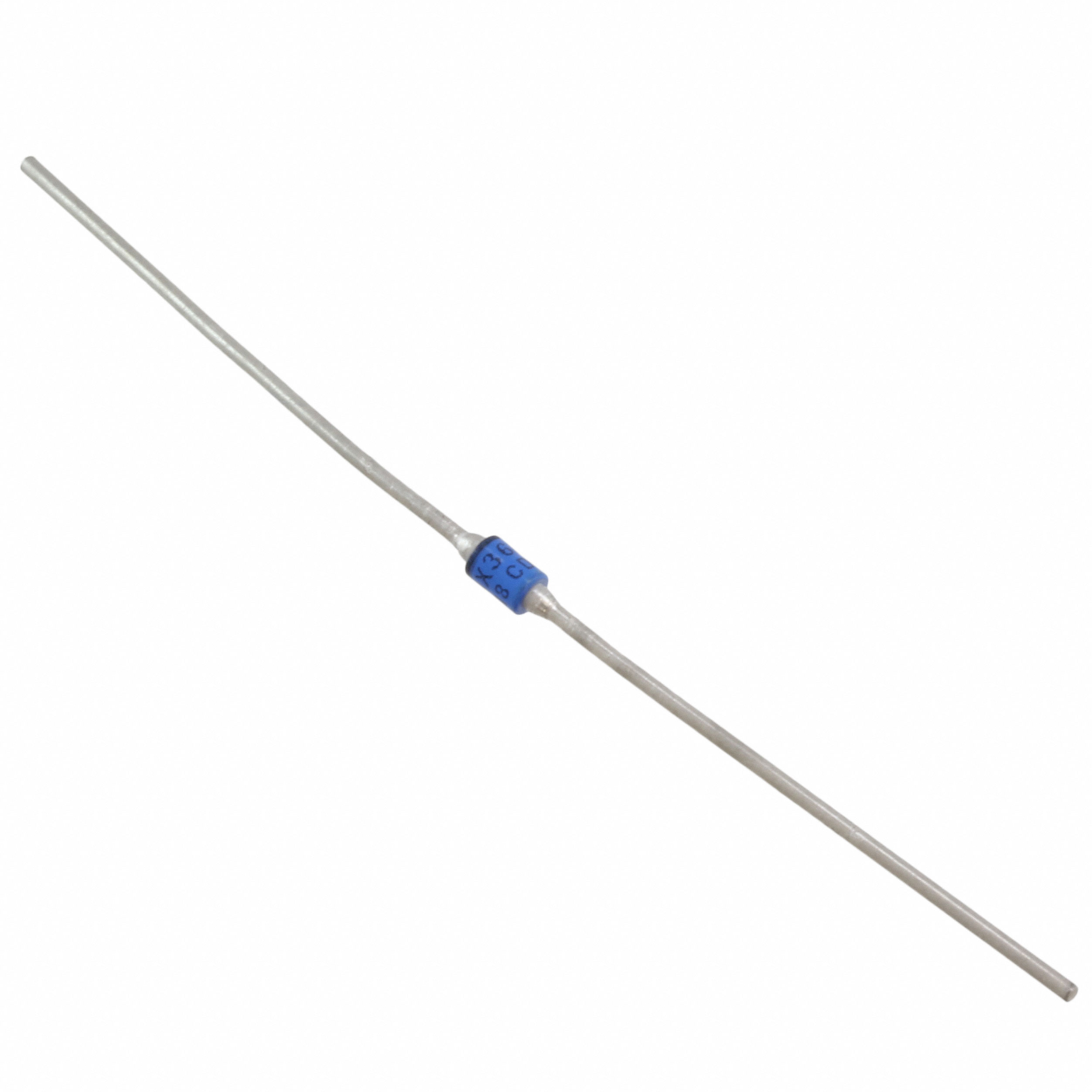

JANTX1N3614

产品分类: 整流二极管/整流桥
产品描述: 30A 1μA 1A 通孔安装
供应商型号: FA-JANTX1N3614
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N3614

JANTX1N3614概述

    # Microsemi Voidless-Hermetically-Sealed Standard Recovery Glass Rectifiers 技术手册解析

    产品简介


    Microsemi推出的Voidless-Hermetically-Sealed标准恢复玻璃整流器系列(型号1N3611至1N3614)是一套高可靠性军规等级的半导体产品,适用于不能容忍失败的高可靠性应用场合。该系列产品覆盖工作峰值反向电压范围为200V至1000V,额定电流为1A,具有良好的机械强度和热稳定性。这些产品经过MIL-PRF-19500/228标准认证,符合严格的军用质量要求。其广泛应用涵盖桥梁电路、半桥电路、钳位二极管等多种工业用途。

    技术参数


    以下是产品的详细技术规格:
    | 参数 | 值 |

    | 工作温度范围 | -65°C 至 +175°C |
    | 最大正向平均电流 | 1.0A @ TA = 100°C;0.30A @ TA = 150°C |
    | 最大反向漏电流 | ≤300μA |
    | 最大瞬态正向电流 | 30A (8.3ms 半正弦波) |
    | 热阻 | 38°C/W (结到引线,引线长度10mm) |
    | 额定反向击穿电压范围 | 200V 至 1000V |
    此外,这些器件采用无空隙玻璃密封包装,内部使用“Category I”冶金连接技术,并提供JAN、JANTX及JANTXV三种等级。

    产品特点和优势


    Microsemi Voidless-Hermetically-Sealed标准恢复玻璃整流器具有诸多独特功能:
    1. 无空隙密封设计:确保长期使用中的高稳定性和耐用性。
    2. 高性能电气特性:支持高频率切换操作且具备出色的瞬态过压承受能力。
    3. 广泛的温度适应性:能够在极端环境下保持优异表现。
    4. 快速恢复时间:适合高频开关应用需求。
    5. 辐射硬化特性:对于需要在辐射环境中工作的场合特别有用。
    6. 多种封装选项:支持传统插件形式以及表面贴装版本以满足不同客户需求。

    应用案例和使用建议


    典型应用领域
    - 军事系统:作为关键部件用于导航、通信等领域。
    - 工业控制:用于电力转换装置、焊接设备等场合。
    - 医疗仪器:确保电源供应系统的安全可靠运行。
    使用建议
    - 在高温环境下使用时需注意散热管理,避免因温升过高影响性能。
    - 对于频繁开关的应用场景,可考虑搭配适当的滤波措施来减少电磁干扰。
    - 当应用于关键任务系统时,务必遵循严格的测试流程验证产品性能。

    兼容性和支持


    Microsemi提供了全面的技术支持服务,包括但不限于在线文档下载、技术支持热线等资源。同时,该系列产品能够与市场上主流的其他电子元件良好兼容,便于集成到现有设计方案之中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 反向泄漏电流偏大 | 检查焊接质量或更换合格产品 |
    | 温度过高导致失效 | 改善散热条件或降低负载电流 |
    | 起始导通电压异常上升 | 确认输入信号是否正常 |

    总结和推荐


    综上所述,Microsemi Voidless-Hermetically-Sealed标准恢复玻璃整流器凭借其卓越的质量保证、广泛的适用范围以及强大的技术支持,在高可靠性需求场景中展现出显著优势。强烈推荐给需要高性能、长寿命及强抗干扰能力的专业用户群体。无论是在严苛环境下的军工项目还是复杂工业自动化控制体系内,此款产品都将是理想的选择。

JANTX1N3614参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N3614厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N3614数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N3614 JANTX1N3614数据手册

JANTX1N3614封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
149+ $ 4.8749 ¥ 40.2664
160+ $ 4.836 ¥ 39.9457
300+ $ 4.7973 ¥ 39.6259
750+ $ 4.7581 ¥ 39.3015
1500+ $ 4.7194 ¥ 38.9826
库存: 0
起订量: 149 增量: 0
交货地:
最小起订量为:149
合计: ¥ 0
直接购买
加入购物车
