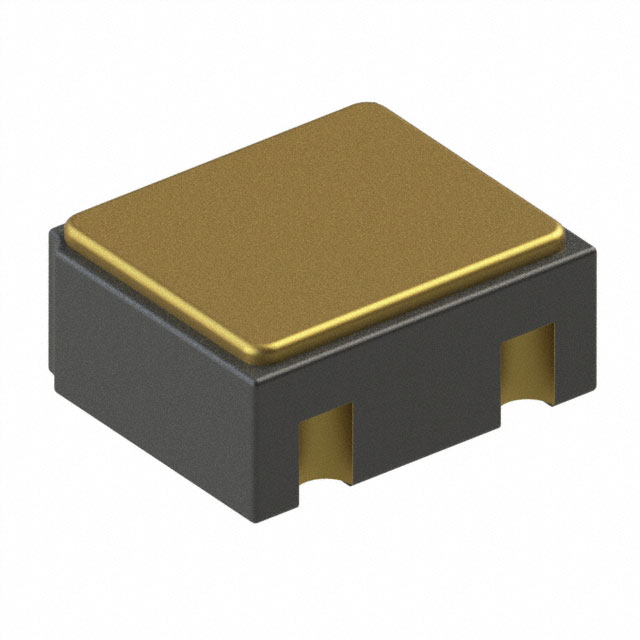

JANTX2N2222AUA

产品分类: 三极管(BJT)
产品描述: NPN 500mW 6V 50nA 75V 50V 800mA 4-SMD 贴片安装
供应商型号: 494-JANTX2N2222AUA
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N2222AUA

JANTX2N2222AUA概述

    电子元器件技术手册:NPN硅开关晶体管
    本文档将对Microsemi公司的NPN硅开关晶体管进行详细介绍。这款晶体管广泛应用于各种电子产品中,具备多种型号以满足不同的需求。以下是详细的说明和分析。

    产品简介


    NPN硅开关晶体管是一种广泛用于各类电子设备中的半导体器件。这类晶体管主要由2N2221A、2N2222A等不同型号构成,每个型号都有特定的电气特性和应用范围。例如,2N2221A和2N2222A型号通常用于一般工业应用,而JAN、JANTX和JANTXV等型号则适用于更严格的军事和航天标准。

    技术参数


    以下是该晶体管的主要技术参数:
    - 绝对最大额定值:
    - 集电极-发射极电压 \( V{CEO} \): 50 Vdc
    - 集电极-基极电压 \( V{CBO} \): 75 Vdc
    - 发射极-基极电压 \( V{EBO} \): 6.0 Vdc
    - 集电极电流 \( IC \): 800 mAdc
    - 总耗散功率 \( PT \): 0.5 W(TA = +25°C)
    - 工作及存储结温范围 \( T{op}, T{stg} \): -65°C 到 +200°C
    - 热特性:
    - 热阻 \( R{\theta JA} \):
    - 2N2221A, L: 325°C/W
    - 2N2221AUA: 210°C/W
    - 2N2221AUB, UBC: 325°C/W
    - 2N2222A, L: 325°C/W
    - 2N2222AUA: 210°C/W
    - 2N2222AUB, UBC: 325°C/W

    产品特点和优势


    1. 高可靠性:该晶体管符合MIL-PRF-19500/255标准,能够在极端环境下保持稳定性能。
    2. 宽工作温度范围:从-65°C到+200°C,确保在各种严苛环境中稳定工作。
    3. 高电流处理能力:最大集电极电流可达800 mA,适用于多种负载驱动应用。
    4. 低饱和电压:在饱和状态下,最大集电极-发射极电压仅为1.0 Vdc,降低了能耗。

    应用案例和使用建议


    该晶体管常用于电源管理、电机控制、信号放大等应用。例如,在一个简单的LED驱动电路中,可以使用这种晶体管来控制LED的亮度。建议在选择此晶体管时,注意其热管理和散热设计,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:该晶体管兼容各种常见的电子设备,尤其是需要高可靠性的系统。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,帮助用户快速上手和解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 过热保护:建议使用散热片或风扇来增强散热效果,避免过热损坏。
    2. 漏电流:确保输入电压和电流不超过额定值,减少外部干扰的影响。
    3. 工作稳定性:在高频应用中,应注意输出电容和输入电容的匹配,以保证良好的信号传输性能。

    总结和推荐


    总体来看,这款NPN硅开关晶体管具有广泛的适用性和优异的性能表现,特别是在高可靠性要求的应用场景中表现出色。强烈推荐在电源管理和电机控制等需要高稳定性和宽工作温度范围的应用中使用。
    通过上述内容,我们可以看到这款晶体管不仅具备出色的电气特性和可靠性,还具有广泛的适用性和强大的技术支持。如果您正在寻找一种可靠的晶体管解决方案,这款产品无疑是一个值得考虑的选择。

JANTX2N2222AUA参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 1V@ 50mA,500mA
VCEO-集电极-发射极最大电压 50V
配置 -
VEBO-最大发射极基极电压 6V
集电极截止电流 50nA
VCBO-最大集电极基极电压 75V
集电极电流 800mA
最大功率耗散 500mW
晶体管类型 NPN
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装
