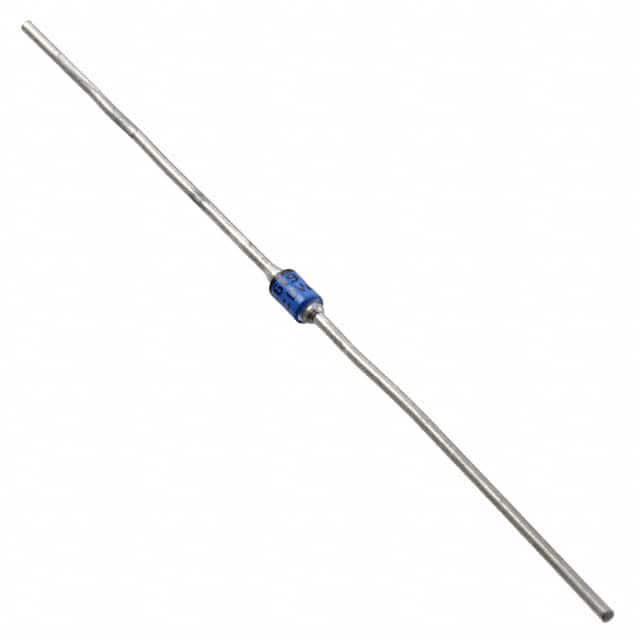

JANTX1N5619

产品分类: 整流二极管/整流桥
产品描述: 30A 250ns 500nA 1A 通孔安装
供应商型号: NA-JANTX1N5619
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5619

JANTX1N5619概述


    产品简介


    Microsemi公司的Voidless-Hermetically Sealed Fast Recovery Glass Rectifiers(无空隙密封快恢复玻璃整流器)系列涵盖型号1N5615到1N5623。这些产品主要用于高可靠性应用,适用于峰值反向电压范围为200V至1000V的电路。这些二极管在MIL-PRF-19500/429标准下军规认证,提供无空隙玻璃封装,内部采用“类别I”冶金键合,确保高可靠性和长寿命。除了通孔封装外,还提供了表面贴装MELF配置的型号,后缀为“US”。该系列产品广泛应用于桥式整流器、半桥整流器、续流二极管等领域。

    技术参数


    | 型号 | 工作峰值反向电压(VRWM) | 最小击穿电压(VBR) | 平均整流输出电流(IO) | 最大正向电压(VF) | 反向电流(IR) | 电容(C) | 最大浪涌电流(IFSM) | 反向恢复时间(trr) |
    |
    | 1N5615 | 200 V | 220 V | 1.00 A | 0.750 V | 1.6 μA | 150 pF | 25 A | 25 ns |
    | 1N5617 | 400 V | 440 V | 1.00 A | 0.750 V | 1.6 μA | 150 pF | 25 A | 25 ns |
    | 1N5619 | 600 V | 660 V | 1.00 A | 0.750 V | 1.6 μA | 250 pF | 25 A | 25 ns |
    | 1N5621 | 800 V | 880 V | 1.00 A | 0.750 V | 1.6 μA | 300 pF | 25 A | 25 ns |
    | 1N5623 | 1000 V | 1100 V | 1.00 A | 0.750 V | 1.6 μA | 500 pF | 25 A | 25 ns |

    产品特点和优势


    - 无空隙密封:确保封装内无空洞,增强产品的长期稳定性和可靠性。
    - 三重层钝化:提高了产品的耐用性和耐腐蚀性。
    - 内部冶金键合:提高了热稳定性和机械强度。
    - 工作峰值反向电压(VRWM):范围为200V至1000V,满足多种高电压需求。
    - 军规认证:JAN, JANTX, JANTXV, 和 JANS可用,符合MIL-PRF-19500/429标准。
    - 高速恢复:提供快速的恢复时间和低浪涌电流,适合高频应用。

    应用案例和使用建议


    - 桥式整流器:用于电源转换器、电机驱动等需要高效率的应用场合。
    - 半桥整流器:适合用于逆变器、太阳能发电系统等应用。
    - 续流二极管:防止电感性负载产生的反电动势对电路的影响。
    使用建议:在安装时应注意避免过高的温度,可通过改善散热设计或增加外部冷却装置来提高其使用寿命。此外,在选择其他配套元件时应注意其工作频率与本产品的匹配性。

    兼容性和支持


    - 兼容性:该产品可与其他标准通孔元件兼容,如电阻、电容等。表面贴装版本的1N5615US至1N5623US也兼容主流的MELF封装标准。
    - 支持:Microsemi公司提供了详尽的技术文档和售后服务,确保用户能够获得及时的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:在高温环境下,产品的平均整流输出电流下降。
    解决方法:根据技术手册中的数据表,从1A在55°C降至0.75A在100°C,并进一步降低到0A在200°C。通过改进散热措施可以有效缓解这一问题。
    2. 问题:在高电流情况下,产品的反向电流过大。
    解决方法:建议在设计时选择适当的散热片和通风条件,以降低温度并保持良好的工作状态。
    3. 问题:产品的反向恢复时间较短,影响电路稳定性。
    解决方法:优化电路设计,确保输入信号的频率和幅值不会导致频繁的反向恢复操作,减少对电路稳定性的影响。

    总结和推荐


    综上所述,Microsemi的1N5615至1N5623系列无空隙密封快恢复玻璃整流器具备卓越的可靠性、高效率和优异的电气性能,特别适用于高可靠性要求的应用场景。尽管在某些极端条件下可能需要额外的散热措施,但其独特的设计和高品质的制造工艺使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品给需要高性能、高可靠性的客户。

JANTX1N5619参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 250ns
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5619厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5619数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5619 JANTX1N5619数据手册

JANTX1N5619封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5404 ¥ 47.8691
100+ $ 5.022 ¥ 43.3901
500+ $ 4.7088 ¥ 40.684
1000+ $ 4.6008 ¥ 39.7509
库存: 80
起订量: 23 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.86
直接购买
加入购物车
