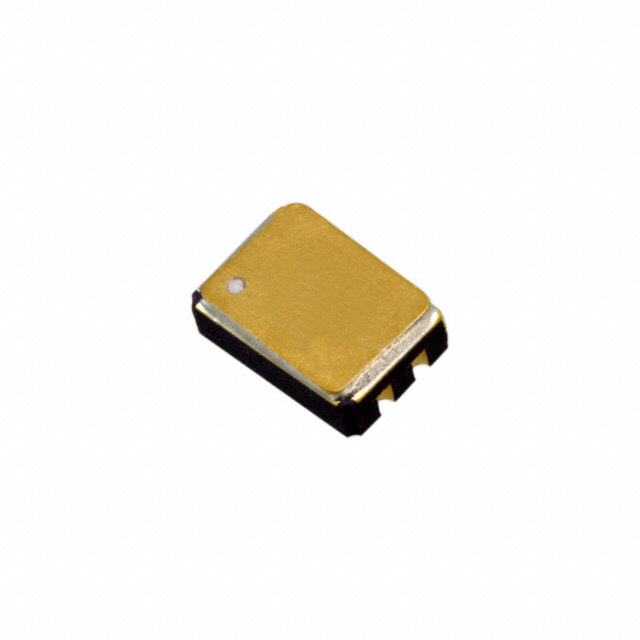

JANTX2N3439UA

产品分类: 三极管(BJT)
产品描述: NPN 800mW 7V 2μA 450V 350V 1A SMD-4P 贴片安装
供应商型号: JANTX2N3439UA
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3439UA

JANTX2N3439UA概述


    产品简介


    2N3439UA 到 2N3440UA 高频低功耗硅晶体管
    Microsemi Corporation 的 2N3439UA 至 2N3440UA 系列是一款高性能的 NPN 晶体管,特别适用于需要高频开关特性的中功率应用。这些晶体管具有低饱和电压和紧凑的封装,能够有效地减少电路板高度。产品系列还包括其他封装选项(如 U4、TO-5 和 TO-39),以适应不同的功率需求和安装方式。

    技术参数


    以下是2N3439UA到2N3440UA晶体管的主要技术规格和性能参数:
    - 集电极-发射极电压 (VCEO):250 V (2N3440UA), 350 V (2N3439UA)
    - 集电极-基极电压 (VCBO):300 V (2N3440UA), 450 V (2N3439UA)
    - 发射极-基极电压 (VEBO):7.0 V
    - 最大集电极电流 (IC):1.0 A
    - 最大总功耗 (PD):2.0 W @ TC = +25 °C
    - 工作和存储温度范围 (TJ, Tstg):-65°C 至 +200°C
    - 饱和电压 (VCE(sat)):0.5 V @ IC = 50 mA
    - 开/关时间 (ton/off):
    - 开启时间 (ton):1.0 μs @ IC = 20 mA, IB1 = 2.0 mA
    - 关闭时间 (toff):10 μs @ IC = 20 mA, IB1 = -IB2 = 2.0 mA

    产品特点和优势


    这些晶体管具有以下显著优势:
    - 可靠性高:经过JAN、JANTX、JANTXV 和 JANS认证,满足军用标准 MIL-PRF-19500/368的要求。
    - 环保设计:符合RoHS标准。
    - 低饱和电压:0.5 V @ IC = 50 mA,适合需要高效能的应用。
    - 快速开关:开启时间短至1.0 μs,关闭时间10 μs,适合高频应用。
    - 广泛的工作温度范围:-65°C 至 +200°C,适用于极端环境。

    应用案例和使用建议


    应用案例:
    - 军事系统
    - 高可靠性的工业控制系统
    - 需要高频开关的通用电子设备
    使用建议:
    - 确保良好的散热设计,特别是在高功率运行时,以避免过热损坏。
    - 在设计电路时,考虑使用适当的偏置电阻,以确保最佳性能。
    - 针对军事和工业用途,建议进行严格的环境测试,确保产品的稳定性和可靠性。

    兼容性和支持


    这些晶体管具有以下兼容性和支持:
    - 可选择多种封装(U4、TO-5、TO-39),方便不同的安装需求。
    - 与各种电路和设备兼容,特别是那些需要中等功率和高频应用的场合。
    - 微芯公司提供了广泛的客户支持和维护服务,可咨询官方网站获取更多信息。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:晶体管出现过热现象。
    - 解决方法:检查散热设计是否合理,必要时增加散热片或改进散热方式。

    2. 问题:开启时间过长。
    - 解决方法:检查电路设计中的偏置电阻,调整偏置条件以缩短开启时间。
    3. 问题:饱和电压过高。
    - 解决方法:检查工作条件是否在额定范围内,必要时更换更合适的晶体管型号。

    总结和推荐


    综上所述,2N3439UA到2N3440UA系列晶体管是针对高频、低功耗、高可靠性的理想选择。它们具有卓越的性能、广泛的温度适应能力和快速的开关时间,特别适合于军用和工业控制应用。我们强烈推荐这些晶体管给需要高可靠性和高性能的工程师和设计师们。如果您的项目要求严苛的环境和高频应用,这些晶体管将是最佳选择。

JANTX2N3439UA参数

参数
配置 -
集电极截止电流 2μA
集电极电流 1A
VCBO-最大集电极基极电压 450V
最大功率耗散 800mW
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 350V
最大集电极发射极饱和电压 500mV@ 4mA,50mA
VEBO-最大发射极基极电压 7V
晶体管类型 NPN
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX2N3439UA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
