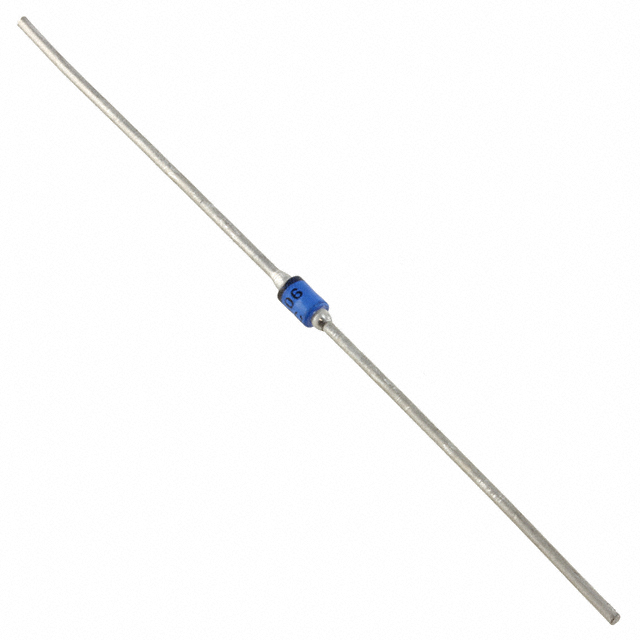

JANTX1N5804

产品分类: 整流二极管/整流桥
产品描述: 35A 25ns 1μA 1A 通孔安装
供应商型号: JANTX1N5804
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5804

JANTX1N5804概述

    1N5802, 1N5804, 1N5806 Ultrafast Recovery Glass Rectifiers

    1. 产品简介


    1N5802, 1N5804, 1N5806系列超快恢复玻璃整流器 是一款高性能的整流二极管,主要应用于需要极高可靠性的高电压电路中。这些整流器具备从50V到150V的工作峰值反向电压范围,并且额定电流为2.5A。产品提供JAN、JANTX、JANTXV和JANS四个军用级别的认证,适用于军事、航天及其他高可靠性要求的应用场合。这些产品可选带引线(D-5A MELF)和无引线表面贴装两种封装形式,满足不同客户的需求。

    2. 技术参数


    1N5802, 1N5804, 1N5806 系列的主要技术规格如下:
    | 参数名称 | 符号 | 单位 | 1N5802 | 1N5804 | 1N5806 |
    |
    | 工作峰值反向电压 | VRWM | V | 50 | 100 | 150 |
    | 额定正向浪涌电流 | IFSM | A | 35 | 35 | 35 |
    | 平均整流输出电流(TL=+75°C) | IO1 | A | 2.5 | 2.5 | 2.5 |
    | 平均整流输出电流(TA=+55°C) | IO2 | A | 1.0 | 1.0 | 1.0 |
    | 反向恢复时间 | trr | ns | 25 | 25 | 25 |
    | 最大结温 | TJ | °C | 175 | 175 | 175 |

    3. 产品特点和优势


    1N5802, 1N5804, 1N5806系列具有以下独特功能和优势:
    - 超快恢复:这些整流器的反向恢复时间仅为25ns,非常适合高速开关应用。
    - 军用级别认证:经过MIL-PRF-19500/477认证,确保产品在恶劣环境下的稳定性和可靠性。
    - 超高可靠性:内部采用“Category 1”冶金连接,保证长期稳定的电气性能。
    - 高热阻:热阻低,能有效散热,降低温升对性能的影响。
    - 环保材料:可提供符合RoHS标准的版本(仅限商业级),符合环保要求。

    4. 应用案例和使用建议


    这些整流器广泛应用于以下领域:
    - 军事与航天应用:如导弹控制系统、卫星通讯设备等。
    - 高可靠性电源:适用于需要高效率和低损耗的电源设计,例如通信基站、工业控制系统等。
    - 开关电源:适合要求极高开关速度的应用,如LED驱动电路、通信电源等。
    使用建议:
    - 温度管理:根据环境温度的变化,合理降额使用,避免过热导致损坏。
    - 合理布局:在PCB设计时,考虑热阻和热扩散路径,提高散热效率。

    5. 兼容性和支持


    这些整流器提供了多种封装选项,包括带引线和无引线表面贴装,以适应不同的安装需求。Microsemi公司提供了丰富的技术支持文档和在线资源,方便客户进行设计和集成。此外,厂商还提供了详细的故障排查指南和常见问题解答,以便用户快速解决问题。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 在高温环境下,整流器的性能会下降吗?
    - A: 是的,高温会影响性能。建议降额使用,或增加散热措施来控制温升。

    - Q: 如何正确选择合适的整流器型号?
    - A: 根据应用场合的电压、电流需求,参考技术手册中的额定值选择合适的型号。确保所选型号满足工作环境的要求。

    7. 总结和推荐


    总体评价:
    1N5802, 1N5804, 1N5806系列整流器以其卓越的可靠性和高效性能,在高可靠性应用领域表现出色。其独特的超快恢复时间和高可靠性使其成为军事、航天及其他高要求领域的理想选择。推荐在需要极高可靠性和性能的电路设计中使用这些整流器。
    如果您有任何进一步的技术咨询或购买需求,欢迎访问Microsemi官方网站或联系当地的销售代表获取更多详细信息。

JANTX1N5804参数

参数
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 25ns
正向浪涌电流 35A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5804厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5804数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5804 JANTX1N5804数据手册

JANTX1N5804封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.337 ¥ 62.1444
25+ $ 6.8779 ¥ 57.1869
50+ $ 6.3547 ¥ 52.8367
100+ $ 6.148 ¥ 51.091
250+ $ 6.0874 ¥ 49.8493
500+ $ 6.0874 ¥ 49.8493
库存: 250
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 310.72
