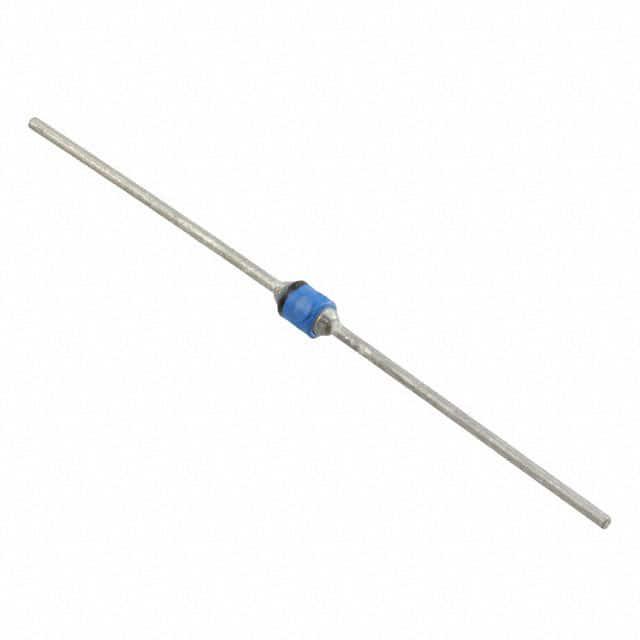

JANTXV1N5553

产品分类: 整流二极管/整流桥
产品描述: 100A 2μs 1μA 5A CASE E 通孔安装
供应商型号: JANTXV1N5553
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N5553

JANTXV1N5553概述

    # 1N5550至1N5554系列标准恢复玻璃整流二极管技术手册

    产品简介


    1N5550至1N5554系列标准恢复玻璃整流二极管是军事级认证的电子元件,适用于高可靠性应用场合,确保故障不会发生。这些5.0安培额定电压范围为200到1000伏特的整流二极管采用无气泡密封玻璃封装,具备内部“类别1”冶金键合。该系列二极管还提供表面贴装MELF封装配置。

    技术参数


    - 工作峰值反向电压(VRWM):200V到1000V
    - 最大正向浪涌电流(IFSM):100A
    - 平均整流输出电流(IO):5A(TL=30°C)
    - 热阻抗(RӨJL):22°C/W
    - 最大反向电流(IR):1.0µA
    - 反向恢复时间(trr):1.0µs
    - 结温和存储温度范围(TJ和TSTG):-65°C到+175°C
    - 锡焊温度(TSP):260°C

    产品特点和优势


    1. JEDEC注册:该系列二极管经过严格的JEDEC注册,确保产品质量的一致性和可靠性。
    2. 无气泡密封玻璃包装:通过无气泡密封玻璃包装,提高了二极管的使用寿命和可靠性。
    3. 超强结构:二极管采用了四层钝化技术,进一步增强其耐用性。
    4. 内建“类别1”冶金键合:这种内部键合技术确保了二极管在极端条件下的稳定性能。
    5. 军用级别认证:可获得JAN、JANTX、JANTXV和JANS级别的认证,符合MIL-PRF-19500/420标准。
    6. RoHS合规:商业级版本满足RoHS环保标准。

    应用案例和使用建议


    应用场景
    - 军事应用及其他高可靠性需求的应用场合
    - 通用整流应用,如桥式整流器、半桥式整流器和夹紧二极管
    - 适合高正向浪涌电流和低热阻抗的设计
    使用建议
    - 在进行高电流设计时,要考虑到二极管的最大正向浪涌电流限制,避免超负荷使用导致损坏。
    - 对于高温环境的应用,需要注意散热措施,确保热阻抗不超过最大值。

    兼容性和支持


    - 可通过不同的封装形式(如“B”封装)获得不同的功能,便于灵活选择。
    - Microsemi公司提供了详细的资料和技术支持,可以访问其官方网站获取最新信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何确定最佳工作温度?
    - 解答:根据手册,温度范围为-65°C到+175°C,可根据具体应用场景选择合适的工作温度。

    2. 问题:如何避免因过载导致的损坏?
    - 解答:确保不超过最大正向浪涌电流(IFSM),并且在高温环境下采取适当的散热措施。

    总结和推荐


    综合评估
    1N5550至1N5554系列标准恢复玻璃整流二极管在高可靠性应用中表现出色,特别是在军事和航空航天等领域。其超强的结构、良好的电气特性以及广泛的温度适应能力,使其成为各种高要求应用的理想选择。
    推荐结论
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高可靠性的项目中使用该系列产品。无论是军事用途还是工业应用,这些二极管都将是您的理想之选。

JANTXV1N5553参数

参数
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 2μs
正向浪涌电流 100A
配置 -
If - 正向电流 5A
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装
