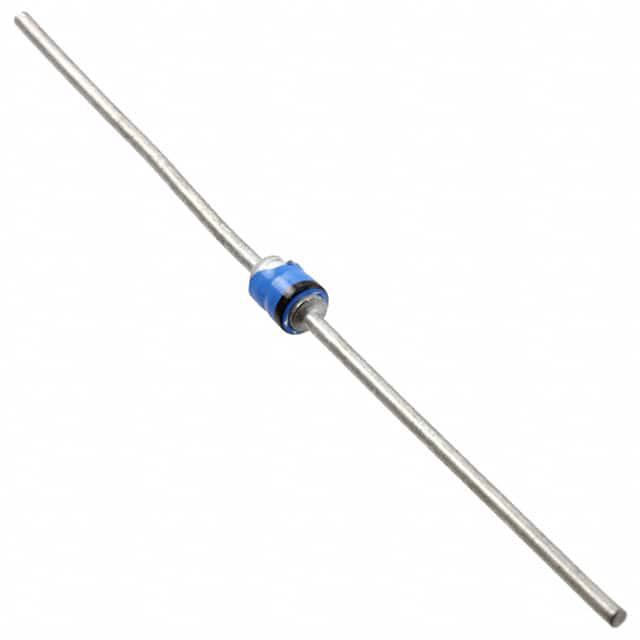

JANTX1N5416

产品分类: 整流二极管/整流桥
产品描述: 80A 150ns 1μA 3A CASE E 通孔安装
供应商型号: 494-JANTX1N5416
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5416

JANTX1N5416概述


    产品简介


    1N5415 至 1N5420 系列玻璃封装快恢复整流器
    Microsemi 的 1N5415 至 1N5420 系列玻璃封装快恢复整流器是经过军事认证的产品,适用于高可靠性需求的应用。这些产品具有三安培的工作电流能力,能承受 50 到 600 伏的峰值反向电压,适合各种高要求的电力电子应用,如桥式整流器、半桥式整流器等。该系列产品还提供商业版本,以满足不同市场需求。

    技术参数


    - 工作温度范围:
    - 结温(TJ)和存储温度(TSTG):-65°C 至 +175°C
    - 热阻抗:
    - 结至引线热阻抗(RӨJL):22°C/W
    - 浪涌电流:
    - 前向浪涌电流(IFSM):80A
    - 平均整流正向电流:
    - 在 +55°C 时:3A
    - 在 +100°C 时:2A
    - 峰值反向电压:
    - 1N5415:50V
    - 1N5416:100V
    - 1N5417:200V
    - 1N5418:400V
    - 1N5419:500V
    - 1N5420:600V
    - 最大反向恢复时间:
    - 1N5415:150ns
    - 1N5416:150ns
    - 1N5417:150ns
    - 1N5418:150ns
    - 1N5419:250ns
    - 1N5420:400ns
    - 焊接温度:
    - 最大焊接温度(TSP):260°C

    产品特点和优势


    1. 高质量的玻璃封装:
    - 空隙少且密封性能好,可确保长期可靠运行。
    2. 内部冶金键合:
    - 内部使用 Category 1 类型的冶金键合,提高了连接强度和耐久性。
    3. 广泛的电压和电流范围:
    - 从 50V 到 600V 的工作峰值反向电压,能够满足不同的应用需求。
    4. 高可靠性:
    - 军用级认证,确保在关键任务中的高可靠性表现。
    5. 低热阻抗:
    - 低热阻抗有助于提高热管理效果,降低热应力。
    6. 快速恢复:
    - 快速恢复时间(通常为 150ns),适用于高频和脉冲应用。

    应用案例和使用建议


    - 应用案例:
    - 这些整流器广泛应用于军事系统、工业控制、通信设备和其他需要高可靠性电源的应用。
    - 典型应用包括桥式整流器、半桥式整流器和续流二极管等。
    - 使用建议:
    - 使用过程中需注意散热设计,确保结温不超过 175°C。
    - 根据具体应用环境选择合适的电压等级,避免过载。

    兼容性和支持


    - 兼容性:
    - 该产品还提供表面贴装型(SQ-MELF)版本,方便用户根据实际需求选择合适的封装形式。
    - 支持:
    - Microsemi 提供全面的技术支持和维护服务,如有任何问题可以联系官方技术支持团队。

    常见问题与解决方案


    1. 问题:整流器失效
    - 解决方案:检查焊接温度是否超过最大值(260°C),确保散热设计合理。
    2. 问题:反向电流过高
    - 解决方案:检查输入电压是否超出额定范围,适当调整外部电路。
    3. 问题:热阻抗过高
    - 解决方案:改进散热设计,例如增加散热片或改善 PCB 布局。

    总结和推荐


    总结:
    1N5415 至 1N5420 系列玻璃封装快恢复整流器凭借其高可靠性、宽电压范围和低热阻抗等特点,在多种高要求的电力电子应用中表现出色。军用级别的认证使其成为高可靠性需求应用的理想选择。
    推荐:
    由于其卓越的性能和广泛的应用范围,我们强烈推荐此系列整流器用于对可靠性有严格要求的各种场合。

JANTX1N5416参数

参数
If - 正向电流 3A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 150ns
正向浪涌电流 80A
配置 -
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5416厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5416数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5416 JANTX1N5416数据手册

JANTX1N5416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.958 ¥ 67.2451
100+ $ 6.9336 ¥ 58.5889
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.24
直接购买
加入购物车
