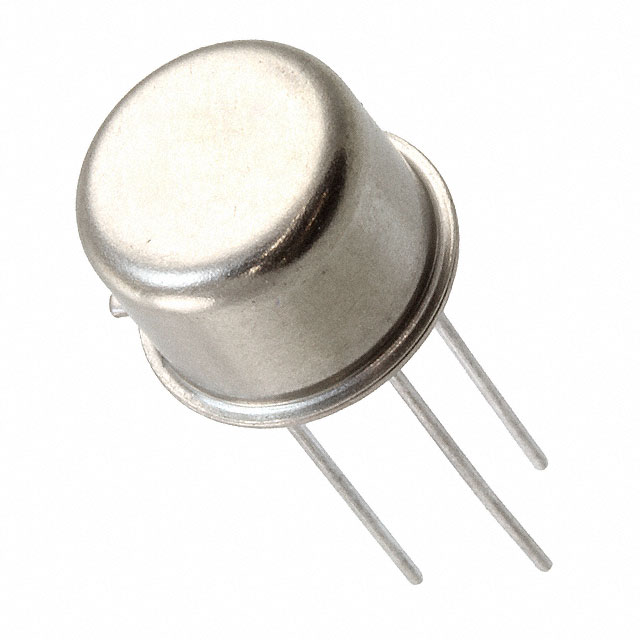

JANTX2N5663

产品分类: 三极管(BJT)
产品描述: 800mV@ 400mA,2A NPN 1W 6V 200nA 400V 300V 2A TO-5 通孔安装
供应商型号: 11M-D-JANTX2N5663
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N5663

JANTX2N5663概述

    NPN Power Silicon Transistor 技术手册概述

    产品简介


    Microsemi 的 2N5660、2N5661、2N5662 和 2N5663 系列 NPN 功率硅晶体管是高性能的双极型功率开关器件,广泛应用于工业控制、通信系统、电源管理和其他高可靠性需求的应用场景。这些晶体管具备卓越的开关性能和稳定的工作特性,使其成为众多应用场景中的理想选择。

    技术参数


    以下为关键的技术规格:
    - 绝对最大额定值
    - 集电极-发射极电压(VCEO):200V 至 300V
    - 集电极-基极电压(VCBO):250V 至 400V
    - 集电极-发射极反向电压(VCER):250V 至 400V
    - 发射极-基极电压(VEBO):6V
    - 基极电流(IB):0.5A
    - 集电极电流(IC):2.0A
    - 工作和存储温度范围(Tj, Tstg):-65°C 至 +200°C
    - 总功率耗散
    - @TA = +25°C:2.0W(2N5660),1.0W(2N5661),20W(2N5662),15W(2N5663)
    - @TC = +100°C:2.0W(2N5660U3),4.0W(2N5661U3)
    - 热阻抗
    - 结-壳热阻抗(RθJC):5.0°C/W(2N5660),6.7°C/W(2N5661),4.5°C/W(2N5660U3),4.0°C/W(2N5661U3)
    - 结-环境热阻抗(RθJA):87.5°C/W(2N5660),175°C/W(2N5661)

    产品特点和优势


    1. 高耐压能力:这些晶体管具有优异的耐压性能,适用于高压场合。
    2. 大电流承载能力:集电极电流高达2A,确保在高负载下稳定运行。
    3. 低饱和电压:具备低饱和电压特性,有效降低功耗。
    4. 宽工作温度范围:能够在极端环境下保持稳定性能。
    5. 良好的热稳定性:优秀的热阻抗设计,提高了热稳定性。

    应用案例和使用建议


    这些晶体管适用于多种场景,例如:
    - 工业控制:用于电机驱动、伺服控制等应用。
    - 通信系统:作为高频信号放大和开关组件。
    - 电源管理:在开关电源中作为开关器件使用。
    使用建议:
    - 在高电压应用中,请注意散热设计,避免过热损坏。
    - 使用过程中要保证适当的电流限制,防止电流过大导致损坏。
    - 对于高频应用,需要注意寄生电容的影响,合理布局电路以减少干扰。

    兼容性和支持


    这些晶体管与标准的TO-66和TO-5封装兼容,便于安装和替换。Microsemi 提供详尽的技术文档和支持服务,确保用户能够正确使用并获得最佳性能。

    常见问题与解决方案


    - 问题1:晶体管工作时发热严重。
    - 解决方法:增加散热片,确保良好的空气流通,适当降低电流负载。

    - 问题2:晶体管出现漏电流。
    - 解决方法:检查电路连接是否正确,确保没有外部干扰。

    总结和推荐


    综上所述,Microsemi 的 2N5660、2N5661、2N5662 和 2N5663 系列 NPN 功率硅晶体管具备卓越的性能和广泛的适用性。它们特别适合在高压、大电流及高温环境中使用。我们强烈推荐这些晶体管用于需要高性能、高可靠性的应用场合。

JANTX2N5663参数

参数
VCEO-集电极-发射极最大电压 300V
VCBO-最大集电极基极电压 400V
最大功率耗散 1W
晶体管类型 NPN
最大集电极发射极饱和电压 0.8@ 400mA,2A
集电极截止电流 200nA
配置 -
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 800mV@ 400mA,2A
集电极电流 2A
通用封装 TO-5
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
