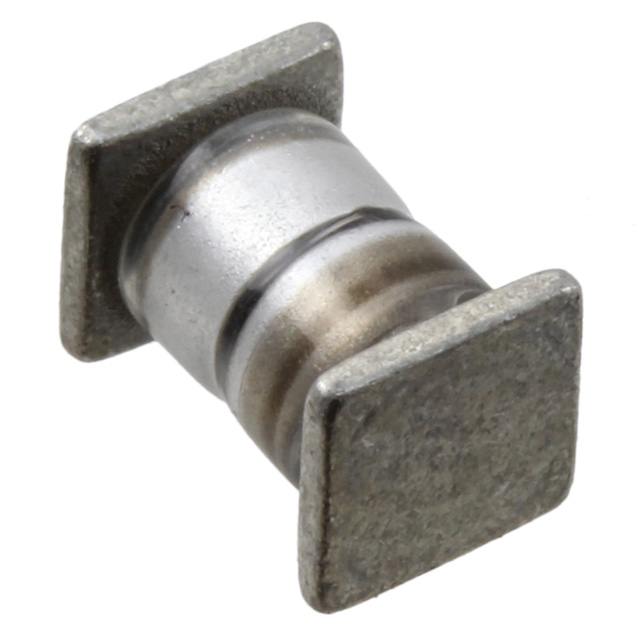

JANTX1N6324US

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 10V 6Ω 500mW SQ-MELF 贴片安装
供应商型号: JANTX1N6324US
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N6324US

JANTX1N6324US概述

    500mV Glass Zener Diodes: 1N6309US thru 1N6355DUS

    产品简介


    Microsemi Corporation 提供的 500mV 玻璃齐纳二极管系列(型号 1N6309US 至 1N6355DUS)是经过军用标准(MIL-PRF-19500/533)认证的产品,适用于需要高可靠性且无法承受故障的应用场合。这些二极管采用无空洞玻璃封装,内部采用冶金结合,具有卓越的机械强度,适合广泛的工作电流和温度范围。此外,这些二极管提供多种电压选择,涵盖 2.4V 到 200V 的范围,具有 5%、2% 和 1% 的不同电压容差。

    技术参数


    以下是该系列齐纳二极管的关键技术参数:
    - 电压容差:5%、2%、1%
    - 接合和存储温度:-65°C 到 +175°C
    - 热阻:
    - 结至端帽:35°C/W(1N6309US – 1N6320US),21°C/W(1N6321US – 1N6355US)
    - 结至环境:240°C/W
    - 稳态功率耗散:0.5W
    - 正向电压:1.4V @ 1.0A
    - 焊接温度:260°C @ 10s

    产品特点和优势


    - 可靠性和耐用性:通过 MIL-PRF-19500/533 认证,达到 JAN、JANTX、JANTXV 和 JANS 等可靠性级别。
    - 低敏感度:对静电放电(ESD)不敏感。
    - 抗辐射性:固有的抗辐射能力。
    - 多种电压选择:从 2.4V 到 200V 不同的电压等级,满足各种需求。
    - 表面贴装版本:提供 JEDEC 注册的表面贴装等效版本。
    - 环保:RoHS 合规版本可供商用。

    应用案例和使用建议


    - 小型化设计:由于采用 Melf(“D” 包装),这些二极管非常适合小型化电路设计。
    - 宽温应用:可以用于各种严苛环境下的应用,例如航空航天和军事领域。
    - 电压调节:适用于需要精确电压调节的系统。
    - 使用建议:根据手册提供的温升曲线图,在不同工作条件下合理调整功率耗散,确保二极管正常工作。同时,在焊接过程中控制好焊接时间和温度,避免损坏。

    兼容性和支持


    - 兼容性:该系列产品提供了 DO-35 封装的轴向引线版本,便于替换现有产品。
    - 支持:Microsemi 提供详尽的技术文档和支持服务,包括官方网站上的最新信息更新。

    常见问题与解决方案


    - 问题 1:二极管出现异常发热。
    - 解决方案:检查负载条件和散热情况,确认是否超过了最大功率耗散。
    - 问题 2:焊接后发现电气特性不符合预期。
    - 解决方案:检查焊接工艺是否正确,必要时重新进行焊接,并确保符合焊接温度和时间要求。
    - 问题 3:噪声过大。
    - 解决方案:检查电源稳定性,适当增加滤波电容以减少噪声干扰。

    总结和推荐


    总的来说,Microsemi 的 1N6309US 至 1N6355DUS 系列齐纳二极管以其高可靠性和广泛的适用性成为市场上的一款优秀产品。其坚固的结构和优秀的电压调节能力使其在工业、航空航天和军事等领域有着广泛的应用前景。强烈推荐在需要高可靠性、精准电压调节的应用中使用这一系列的齐纳二极管。

JANTX1N6324US参数

参数
标称齐纳电压 10V
配置 -
最大功率 500mW
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 -
最大功率耗散 500mW
通用封装 SQ-MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装
