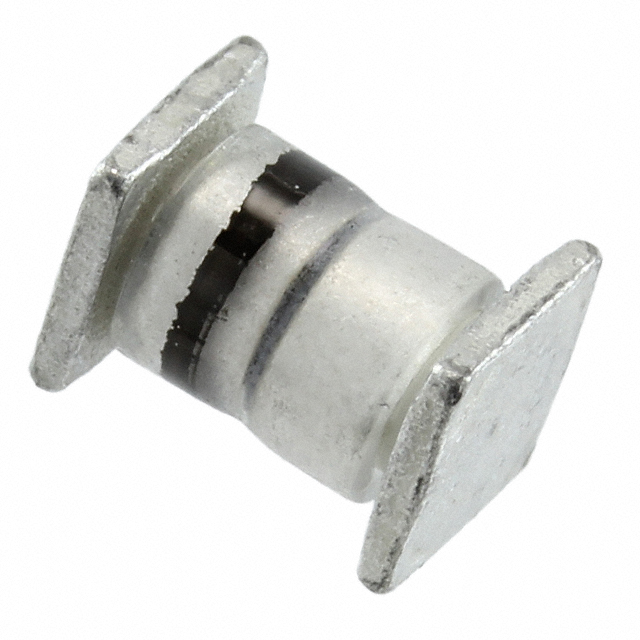

JANTXV1N6642US

产品分类: 整流二极管/整流桥
产品描述: 2.5A 20ns 500nA 300mA D-5B 贴片安装
供应商型号: JANTXV1N6642US
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTXV1N6642US

JANTXV1N6642US概述

    1N6638US, 1N6642US, 1N6643US:小型高速开关二极管
    Microsemi Corporation最近发布了一系列新型号的小型高速开关二极管——1N6638US、1N6642US 和 1N6643US。这些二极管经过严格的军规认证(MIL-PRF-19500/578),适用于高密度安装和各种快速开关应用。本篇文章将深入探讨这些产品的主要特点、技术参数及应用领域,并提供使用建议。

    产品简介


    这些小型高速开关二极管是1N6638、1N6642 和 1N6643的表面贴装等效品,具有超快恢复时间、非常低的电容和冶金结合的特点。它们被封装在无空腔玻璃壳内,能够适应多种快速开关应用,例如计算机及其外设,如磁芯、薄膜存储器、镀线存储器以及解码/编码应用等。这些二极管还可替代1N4148UR、1N4148UR-1、1N4150UR-1 和 1N914UR。

    技术参数


    - 温度范围:结温和储存温度范围为-65°C至+175°C。
    - 热阻:结到端盖的热阻为40°C/W,结到环境的热阻为250°C/W。
    - 浪涌电流:在+25°C时峰值正向浪涌电流为2.5A。
    - 直流反向电流:在+75°C时最大直流反向电流为300mA(75°C以上以每度4.6mA递减)。
    - 反向击穿电压:分别为150V、100V 和 75V。
    - 工作峰值反向电压:分别为125V、75V 和 50V。
    - 最大正向电压:在10mA时为0.8V,在200mA时为1.1V。

    产品特点和优势


    - 表面贴装等效:作为JEDEC注册的表面贴装等效件,便于集成到现代电子产品中。
    - 超快恢复时间:这使得它们在高频应用中表现卓越。
    - 低电容:在频率为1MHz时,电容值分别在2.0pF到2.8pF之间。
    - 冶金结合:内部金属结合构造增强了可靠性。
    - RoHS合规:商业级产品符合RoHS标准,环保安全。

    应用案例和使用建议


    这些二极管广泛应用于高速数据线路、RS-232和RS-422接口网络、10 Base-T以太网交换机核心驱动器以及局域网中。为了确保最佳性能,建议在高频应用中使用时注意散热设计,以防止过热损坏。同时,可以考虑使用散热片或风扇辅助散热,特别是在长时间大功率运行情况下。

    兼容性和支持


    这些二极管支持商业级和其他军规认证级别(如JAN、JANTX、JANTXV 和 JANS)。Microsemi Corporation提供了详尽的技术支持文档和在线资源,包括详细的电气特性表格、机械和包装信息,以及常见问题解答。

    常见问题与解决方案


    - Q:如何检查二极管是否正常工作?
    - A: 使用万用表测量正向和反向电阻,如果正向电阻小于1Ω且反向电阻大于100kΩ,则表示二极管正常。
    - Q:在高温环境下如何延长使用寿命?
    - A: 使用散热片或风扇辅助散热,避免长期过载运行,特别是在高温环境下。

    总结和推荐


    综上所述,1N6638US、1N6642US 和 1N6643US 是具备高性能和可靠性的高速开关二极管,特别适合用于需要高密度安装和快速切换的应用场合。对于那些追求高性能、高可靠性的客户来说,这些二极管无疑是最佳选择。我们强烈推荐使用这些产品,尤其是在需要高频率和低延迟的环境中。

JANTXV1N6642US参数

参数
反向恢复时间 20ns
正向浪涌电流 2.5A
配置 -
If - 正向电流 300mA
Ir - 反向电流 500nA
Vr-反向电压 -
4.95mm(Max)
2.16mm(Max)
2.16mm(Max)
通用封装 D-5B
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTXV1N6642US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
