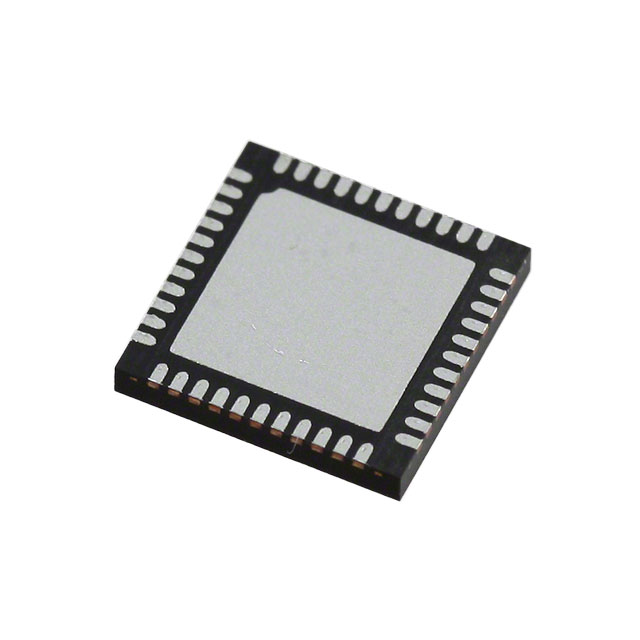

HV5523K7-G-M933

产品分类: 寄存器
产品描述: 漏极开路 1 4.5V 5.5V Serial to Parallel,Shift Register QFN 贴片安装,黏合安装 7mm*7mm*730μm
供应商型号: 689-HV5523K7-G-M933
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 寄存器 HV5523K7-G-M933

HV5523K7-G-M933概述


    产品简介


    HV5523是一款低压串行到高压并行转换器,具有开漏输出。 主要用于驱动交流电致发光显示器(AC-EL Displays)。此外,该器件还广泛应用于需要多路输出高压电流吸收能力的应用,如喷墨打印机和静电打印机的打印头、等离子面板、真空荧光显示屏和大型矩阵液晶显示屏等。HV5523由一个32位移位寄存器、32个锁存器和控制逻辑组成,用于执行极性选择和输出屏蔽功能。

    技术参数


    电气特性:
    - 电源电压 (VDD): 4.5V 至 5.5V
    - 高电平输入电压 (VIH): 0.8V 至 VDD V
    - 低电平输入电压 (VIL): 0 至 0.2VDD V
    - 时钟频率 (fCLK): 16 MHz
    - 最大输出电流 (HVOUT): -0.3 V 至 +220 V
    - 输出电流 (IO(OFF)): 10 μA (所有输出高,所有开关并联)
    - 电源电流 (IDD): 25 mA (fCLK = 16 MHz, fDATA = 8 MHz)
    AC电气特性:
    - 时钟脉宽 (tWL, tWH): 31 ns
    - 数据建立时间 (tSU): 25 ns
    - 数据保持时间 (tH): 10 ns
    - HVOUT开启时间 (tON): 400 ns (RL = 2 kΩ至VPP最大值)
    - 时钟到数据高低电平延迟 (tDHL, tDLH): 35 ns (CL = 15 pF)
    - 时钟到LE高低电平延迟 (tDLE): 20 ns
    - LE脉冲宽度 (tWLE): 20 ns
    - LE设置时间 (tSLE): 20 ns
    - 数字逻辑输入电容 (CIN): 15 pF

    产品特点和优势


    特点:
    - 最低吸收电流: 100 mA
    - 高速移位寄存器: 16 MHz
    - 可编程极性和屏蔽输入
    - CMOS兼容输入
    优势:
    - 高性能和可靠性的结合使得HV5523非常适合对精确度要求较高的应用,例如打印机和显示器。
    - 具有较强的抗干扰能力和宽广的工作温度范围(-40°C 至 +85°C),使其适用于各种恶劣环境。

    应用案例和使用建议


    应用场景:
    - 喷墨和静电打印头
    - 交流电致发光显示器
    - MEMS(微机电系统)应用
    使用建议:
    - 在使用HV5523时,确保时钟频率不超过16 MHz,以避免数据传输错误。
    - 注意电源电压必须稳定在4.5V至5.5V之间,以确保最佳性能。
    - 当处理高压输出时,务必注意安全措施,以防止电击。

    兼容性和支持


    兼容性:
    - HV5523与标准的44引脚QFN封装相兼容,便于安装和集成。
    支持:
    - Microchip提供详尽的技术文档和支持服务,以帮助用户进行设备调试和故障排除。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题: 设备不工作。
    - 解决方案: 检查电源电压是否符合要求,确保所有引脚正确连接。

    2. 问题: 数据传输不稳定。
    - 解决方案: 确认时钟信号频率和脉宽是否正确,同时检查数据线是否有干扰。

    3. 问题: 输出电流不足。
    - 解决方案: 检查负载情况,确保负载不会超过HV5523的最大输出电流能力。

    总结和推荐


    总结:
    HV5523具备强大的功能和优越的性能,适合应用于需要高压输出的应用场合,如打印设备和显示器。它在设计上考虑到了可靠性和稳定性,能够在广泛的环境条件下正常工作。
    推荐:
    鉴于HV5523的高性能和可靠性,我们强烈推荐在高精度需求的应用中使用此产品。特别是对于喷墨打印、静电打印和显示器制造等领域,HV5523能够提供出色的性能和稳定性。

HV5523K7-G-M933参数

参数
高电平输出电流 -
逻辑功能 Serial to Parallel,Shift Register
低电平输出电流 -
元件数量 1
输出类型 漏极开路
最小工作供电电压 4.5V
最大工作供电电压 5.5V
传播延迟时间 -
电路数量 -
时钟频率 -
逻辑系列 -
长*宽*高 7mm*7mm*730μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
