HV2607T-C/R8X

产品分类: 其他接口芯片
产品描述:
供应商型号: D-HV2607T-C/R8X
供应商: Future
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 HV2607T-C/R8X

HV2607T-C/R8X概述


    产品简介


    HV2607/HV2707/HV2708是一款由Microchip Technology Inc.生产的16通道高电压模拟开关。这些设备在低电压控制信号下能够实现高电压信号的切换,具有广泛的应用范围,如医疗超声成像、非破坏性检测金属缺陷、压电换能器驱动以及喷墨打印机头等。这些器件无需高压供电,仅需要+5V或+6V的偏置电源即可工作。

    技术参数


    - 输入逻辑电平: 支持3.3V和5V CMOS输入逻辑电平
    - 数据移位时钟频率: 最高达66 MHz
    - 静态电流: 小于10 μA
    - 寄生电容: 低寄生电容
    - 谐波失真: 低谐波失真
    - 小信号频率: 直流至100 MHz
    - 大信号频率: 200 kHz至50 MHz
    - 断开隔离度: 在5.0 MHz下典型为-76 dB
    - 噪声免疫: 优异的噪声免疫能力
    - 级联串行数据寄存器: 带有锁存功能
    - 输出集成泄放电阻: HV2707双侧集成,HV2708单侧集成

    产品特点和优势


    HV2607/HV2707/HV2708具有显著的优势,包括:
    - 低谐波失真:这些设备在处理高电压信号时,失真率非常低。
    - 无高压供电需求:使用低压供电即可满足设备运行。
    - 高带宽:高达100 MHz的小信号带宽和50 MHz的大信号带宽。
    - 优秀的噪声免疫:即使在复杂环境中也能保持稳定工作。
    - 集成泄放电阻:有助于消除电压积累问题,特别适合应用于压电换能器等场合。

    应用案例和使用建议


    应用案例
    - 医疗超声成像:该设备广泛应用于医疗超声系统,能够通过开关矩阵连接多通道发送器(Tx)数组。
    - 压电换能器驱动:利用其高电压特性,适用于驱动压电换能器。
    - 非破坏性检测:用于金属缺陷检测,确保材料完整性。
    使用建议
    - 在使用过程中,确保电源电压稳定,特别是在电源上下限电压范围内工作。
    - 在启动和关闭过程中,应遵循正确的电源顺序以避免损坏设备。
    - 在实际应用中,考虑信号线长度和电容负载对设备性能的影响,采取适当的滤波措施。

    兼容性和支持


    这些设备提供了多种引脚兼容选项,例如与HV2601/HV2701和HV2605/HV2705设备引脚兼容。厂商提供了详细的技术支持,包括在线文档、开发工具和参考设计等,以帮助用户快速掌握和应用该设备。

    常见问题与解决方案


    1. Q: 设备在高温环境下工作是否会受到影响?
    - A: 该设备在温度范围内(0°C至+70°C)能够正常工作。但超过此范围可能会影响设备可靠性。

    2. Q: 如何确保设备不会过热?
    - A: 设备包含有效的散热机制,但应避免长时间处于高功耗状态,必要时增加散热片或外部风扇。

    3. Q: 在信号传输过程中遇到干扰怎么办?
    - A: 可通过增加滤波电路来减少噪声干扰,确保信号完整性。

    总结和推荐


    综上所述,HV2607/HV2707/HV2708是一款具有低失真、低功耗、宽频带特性的高性能高电压模拟开关。它不仅适用于医疗超声成像系统,还适用于其他需要高精度和高可靠性的应用场景。对于需要高电压切换和信号传输的应用场合,强烈推荐使用这款设备。

HV2607T-C/R8X参数

参数

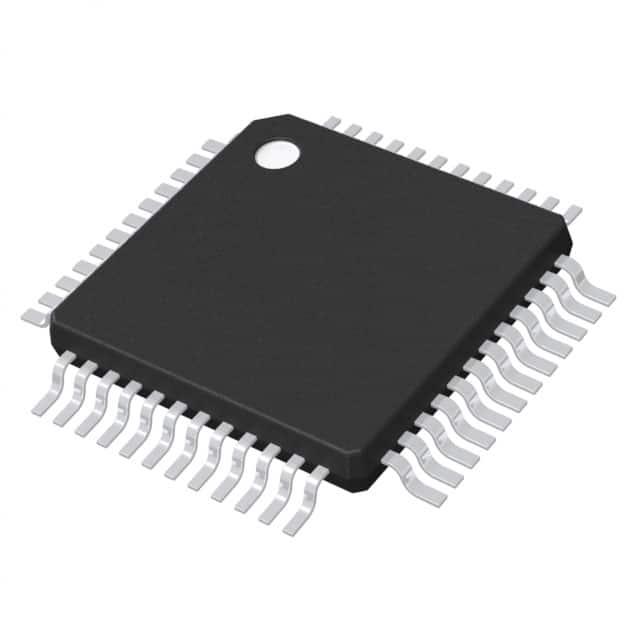

通用封装 LQFP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV2607T-C/R8X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV2607T-C/R8X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY HV2607T-C/R8X HV2607T-C/R8X数据手册

HV2607T-C/R8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.0645 ¥ 119.8785
40+ $ 13.9265 ¥ 116.6556
150+ $ 13.7885 ¥ 113.4734
500+ $ 13.6045 ¥ 109.9599
库存: 20
起订量: 15 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 1198.78
