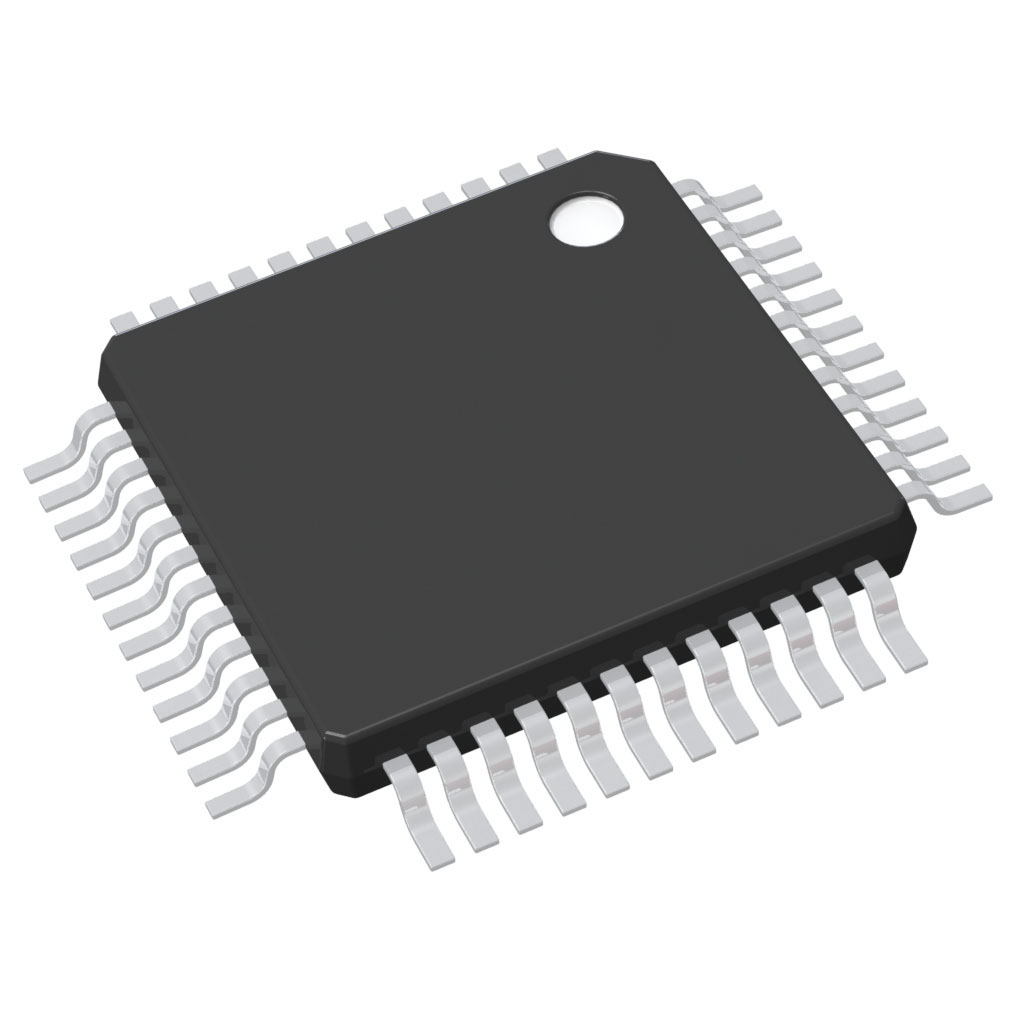

HV2705BD-M936

产品分类: 其他接口芯片
产品描述: Analog Switch Hexadecimal SPST 48-Pin LQFP T/R
供应商型号: HV2705BD-M936TR-ND
供应商: Digi-Key
标准整包数: 2500
MICROCHIP TECHNOLOGY 其他接口芯片 HV2705BD-M936

HV2705BD-M936概述


    产品简介


    产品类型: 高压模拟开关
    主要功能: HV2605 和 HV2705 是一款16通道低谐波失真高压模拟开关集成电路(IC),可以将低电压控制信号转换为高电压切换。
    应用领域: 医疗超声成像、无损金属缺陷检测、压电换能器驱动和光学MEMS模块。

    技术参数


    - 逻辑电源电压(VDD): 3 至 5.5 V
    - 正高压电源(VPP): -0.5 V 至 VNN +200 V
    - 负高压电源(VNN): +0.5 V 至 -200 V
    - 小信号开关导通电阻(RONS): 18 至 48 欧姆
    - 数据时钟频率(fCLK): 最高达20 MHz
    - 平均VDD供应电流(IDD): 4 mA
    - 工作温度范围(TA): 0 至 70 °C
    - 存储温度范围(TS): -65 至 150 °C

    产品特点和优势


    - 低谐波失真: HV2605 和 HV2705 具有很低的谐波失真,适合对信号质量要求较高的应用场合。
    - 集成泄漏电阻: HV2705 内置泄漏电阻,可有效消除容性负载上的电压累积。
    - 低功耗: 在所有开关关闭状态下,功耗仅为10 µA,适用于需要低功耗的应用场景。
    - 高频率响应: DC至50 MHz的频率响应范围,使其在高速信号处理中有很好的表现。

    应用案例和使用建议


    应用案例:
    - 医疗超声成像: 用于高精度的图像采集。
    - 无损金属缺陷检测: 可以精确地检测出金属材料内部的微小缺陷。
    - 压电换能器驱动: 控制压电换能器的工作状态,实现精确的信号传输。
    使用建议:
    - 电源管理: 为了确保系统的稳定运行,建议使用稳定的电源供应,尤其是高压电源部分。
    - 电路布局: 考虑到寄生电容的影响,电路设计时应尽可能减小寄生电容。
    - 信号延迟补偿: 数据输入时的时序控制需谨慎,以避免数据延迟带来的误差。

    兼容性和支持


    - 兼容性: 该产品与多种电子元器件和设备兼容,具体信息可参见手册中的相关内容。
    - 厂商支持: Microchip 提供全面的技术支持和维护服务,包括产品咨询、技术指导和故障排除。

    常见问题与解决方案


    1. 问题: 电源电压范围超出规定值。
    解决方案: 确保使用正确的电源电压,并严格遵循手册中的推荐操作条件。
    2. 问题: 数据传输不稳定。
    解决方案: 检查时钟信号和数据信号之间的时序关系,调整电路设计,以确保信号同步。
    3. 问题: 功耗过高。
    解决方案: 检查系统的设计,减少不必要的负载,优化电路布局,以降低功耗。

    总结和推荐


    总结: HV2605 和 HV2705 是高性能的16通道高压模拟开关集成电路,具有低谐波失真、低功耗和高频率响应等优点。其独特的功能使其在医疗超声成像、无损金属检测等领域表现出色。
    推荐: 鉴于其卓越的性能和广泛的应用范围,强烈推荐在高精度信号处理、高速信号传输和低功耗应用场景中使用。

HV2705BD-M936参数

参数
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装
