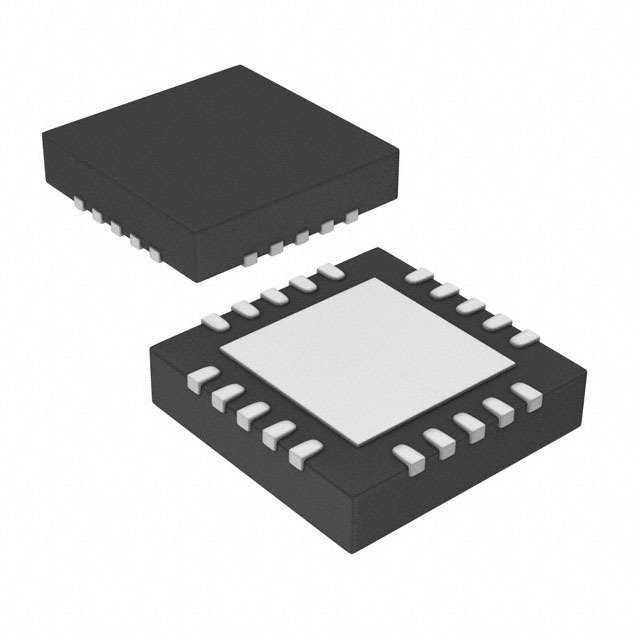

PIC16F527-E/ML

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4.25Kbit FLASH 1.5KB 欠压检测/复位,POR,WDT 内部 17 2V 5.5V 20MHz 64 x 8 A/D 8x8b 8bit PIC QFN-20 贴片安装 4mm*4mm*880μm
供应商型号: Q-PIC16F527-E/ML
供应商: 期货订购
标准整包数: 91
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F527-E/ML

PIC16F527-E/ML概述


    产品简介


    PIC16F527 是一款来自 Microchip Technology 的低功耗、高性能 8 位全静态 Flash 基础的 CMOS 微控制器,适用于多种应用场景。其核心特点包括 12 位宽指令集,RISC 架构下仅有 36 条单字单周期指令,具有高代码密度(典型情况下比同类 8 位微控制器高出 2 倍)。它通过减少系统成本和功耗实现高性价比,支持电源开电复位(POR)及设备复位定时器(DRT),无需外部复位电路即可稳定运行。PIC16F527 可以通过丰富的振荡器选项满足不同功率需求,具备省电睡眠模式、看门狗定时器和代码保护等功能,使得整个系统的可靠性和成本效益得以显著提升。
    PIC16F527 以其广泛的存储配置、灵活的 I/O 引脚和集成的模拟模块(如 A/D 转换器、比较器和运算放大器),能够覆盖从个人护理设备到安全系统、低功耗无线发射接收装置等多种应用领域。其紧凑的封装尺寸非常适合空间受限的应用场合,是嵌入式开发的理想选择。

    技术参数


    | 参数类别 | 规格描述 |

    | 工作频率 | 直流至 20 MHz 晶体振荡器 |
    | 指令周期 | 直流至 200 ns |
    | 程序存储器 | 1024 x 12 用户执行内存 |
    | 数据存储器 | 64 x 8 自写入数据内存 |
    | 写入耐久性 | 程序存储器:100,000 次
    数据存储器:1,000,000 次 |
    | 数据保留时间 | >40 年 |
    | 通用寄存器 | 68 x 8 |
    | 指令学习复杂度 | 仅需掌握 36 条指令 |
    | 地址模式 | 直接、间接和相对地址模式 |
    | 外部中断 | 支持中断能力 |
    | 温度范围 | 工业级:2.0V 至 5.5V |
    | 待机电流 | 100 nA @ 2V 典型值 |

    产品特点和优势


    PIC16F527 的独特之处在于其极简化的指令集和高效的 RISC 架构设计。它的 12 位指令宽度和高对称性使其能更高效地压缩代码,从而降低系统资源需求。此外,支持多种振荡器模式、看门狗定时器以及可选的代码保护功能使其成为一款灵活且可靠的选择。其丰富的外设(如 8 位 A/D 转换器、双通道比较器和双通道运算放大器)进一步扩展了其应用场景。
    在低功耗方面,PIC16F527 在睡眠模式下的电流消耗仅为 50 nA(典型值),这对于便携式设备尤为重要。而灵活的包装选项(如 20 引脚 PDIP、SOIC 和 QFN 等)让其适用于各种安装要求。

    应用案例和使用建议


    PIC16F527 在智能家居、工业自动化和消费电子产品中有着广泛的应用。例如,在智能锁系统中,可以利用其集成的 A/D 转换器和比较器来检测输入信号的有效性,并通过 I/O 引脚控制电机动作。在健康监测设备中,可以将模拟信号通过 A/D 转换器采集后传输到主控单元进行数据分析。
    使用建议:
    - 对于需要较低功耗的设计,建议启用睡眠模式并配置唤醒事件。
    - 如果需要增强可靠性,可启用代码保护功能。
    - 针对复杂的控制逻辑,可考虑利用其四层硬件堆栈提高处理效率。

    兼容性和支持


    PIC16F527 支持多种振荡器模式,如内部振荡器(INTOSC)、外部 RC 振荡器(EXTRC)等,这使其能够轻松与其他电子元件或设备配合使用。Microchip 提供全面的支持服务,包括免费开发工具(如宏汇编器、仿真器)和文档资料,确保开发者能够快速上手并优化设计。

    常见问题与解决方案


    1. 问题:芯片无法正常启动
    解决方案:检查是否正确连接了 MCLR 引脚和复位电路。

    2. 问题:程序存储器寿命不足
    解决方案:尽量减少频繁擦写操作次数,并根据实际需求调整程序存储策略。

    总结和推荐


    PIC16F527 凭借其强大的性能、灵活的外设组合和卓越的低功耗表现,成为嵌入式应用的理想选择。无论是家庭自动化还是工业控制,这款微控制器都能提供稳定可靠的解决方案。因此,强烈推荐在需要高性价比和灵活性的项目中使用此产品。

PIC16F527-E/ML参数

参数
程序存储器类型 FLASH
速度 20MHz
数据转换器 A/D 8x8b
振荡器类型 内部
最大工作供电电压 5.5V
接口类型 -
程序存储器大小 1.5KB
外设 欠压检测/复位,POR,WDT
电压-电源(Vcc/Vdd) 2V~5.5V
EEPROM大小 64 x 8
RAM大小 4.25Kbit
最大时钟频率 20MHz
数据总线宽度 8bit
核心处理器 PIC
I/O数量 17
最小工作供电电压 2V
内核数 -
长*宽*高 4mm*4mm*880μm
通用封装 QFN-20
安装方式 贴片安装
零件状态 在售

PIC16F527-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F527-E/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F527-E/ML PIC16F527-E/ML数据手册

PIC16F527-E/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
