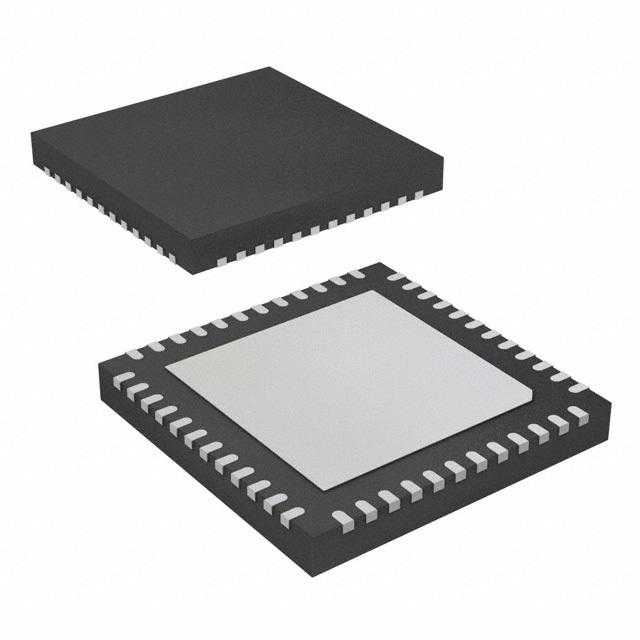

PIC24EP256GP204-I/MV

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 1.578125MB FLASH 256KB 欠压检测/复位,DMA,POR,PWM,WDT 内部 35 3V 3.6V 60MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 9x10b/12b 16bit PIC UQFN-48 贴片安装 6mm*6mm*480μm
供应商型号: 579-24EP256GP204I/MV
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24EP256GP204-I/MV

PIC24EP256GP204-I/MV概述


    产品简介


    本文将介绍由Microchip Technology Inc.生产的dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X和PIC24EPXXXGP/MC20X系列微控制器和数字信号控制器。这些产品结合了高性能的处理能力和丰富的外设配置,广泛应用于多种工业控制、电源管理、照明系统以及电机驱动等领域。

    技术参数


    工作条件
    - 电压范围:3.0V 至 3.6V
    - 温度范围:
    - -40°C 至 +85°C(高达70 MIPS)
    - -40°C 至 +125°C(高达60 MIPS)
    核心处理器
    - 型号:16位 dsPIC33E/PIC24E CPU
    - 特点:
    - 高效的C和汇编语言架构
    - 双40位累加器
    - 单周期乘法和MAC指令
    - 硬件除法
    - 32位乘法支持
    时钟管理
    - 内部振荡器精度:1.0%
    - 可编程PLL和时钟源
    - 故障安全时钟监控器(FSCM)
    - 独立看门狗定时器(WDT)
    - 快速唤醒和启动
    功耗管理
    - 低功耗模式:睡眠、空闲、降频运行
    - 集成上电复位和欠压复位
    - 动态电流:0.6 mA/MHz(典型值)
    - 深度睡眠电流:30 μA(典型值)
    高速PWM
    - 最多三组独立PWM对
    - 死区时间控制
    - PWM分辨率:7.14 ns
    - 应用:直流/直流转换器、交流/直流转换器、逆变器、功率因数校正(PFC)、照明、无刷直流(BLDC)电机、永磁同步电机(PMSM)、交流感应电机(ACIM)、开关磁阻电机(SRM)
    高级模拟功能
    - ADC模块:10位/12位、1.1 MSPS(四个采样保持)或12位、500 ksps(一个采样保持)
    - 六个模拟输入(28引脚设备)至十六个模拟输入(64引脚设备)
    - ADC触发源可配置
    - 三个运算放大器/比较器直接连接到ADC模块
    - 充电时间测量单元(CTMU):支持电容触摸传感和高分辨率时间测量(1ns)
    定时器/输出比较/输入捕捉
    - 12个通用定时器
    - 四个输出比较模块
    - PTG模块:两个可配置的定时器/计数器
    - 32位正交编码器接口模块
    - 四个输入捕捉模块
    通信接口
    - 两个UART模块:最高17.5 Mbps
    - 两个4线SPI模块:最高15 Mbps
    - ECAN模块:支持CAN 2.0B协议
    - 两个I2C模块:最高1 Mbps,支持SMBus
    - 可编程循环冗余检查(CRC)
    直接内存访问(DMA)
    - 4通道DMA,用户可选优先级仲裁
    - 支持UART、SPI、ADC、ECAN、IC、OC和定时器
    输入/输出
    - 最大驱动能力:Sink/Source 12 mA或6 mA,具体根据标准VOH/VOL
    - 5V耐压引脚
    - 可配置开漏、上拉和下拉
    - 过电压钳位电流:最大5 mA
    - 所有I/O引脚的改变通知中断

    产品特点和优势


    1. 高效的计算能力:双累加器和硬件除法提供了出色的计算性能。
    2. 灵活的PWM配置:可编程死区时间和高分辨率PWM适用于各种驱动应用。
    3. 强大的模拟功能:多个ADC通道和集成比较器提升了系统的信号处理能力。
    4. 丰富的通信接口:多样的通信协议支持使得该产品适用于广泛的互联需求。
    5. 低功耗管理:支持多种低功耗模式,延长电池寿命。
    6. 先进的故障保护机制:通过故障安全时钟监控器和独立看门狗定时器确保系统稳定性。

    应用案例和使用建议


    应用案例
    - 电源管理系统:dsPIC33EPXXXGP50X系列微控制器能够实现高效的电源转换和电池充电管理。
    - 电机驱动系统:通过高速PWM和高分辨率的ADC,可以精确控制BLDC电机和其他类型的电机。
    使用建议
    - 在设计电源管理系统时,充分利用内部的高精度ADC和比较器来提高效率。
    - 在电机驱动应用中,利用多个PWM通道进行高级控制算法,以获得更好的动态响应。

    兼容性和支持


    - 兼容性:该系列产品支持多种外部设备和标准通信协议,如UART、SPI、I2C和CAN。
    - 支持和维护:厂商提供全面的技术文档、开发工具和支持服务,便于用户快速入门和故障排除。

    常见问题与解决方案


    1. 问:如何降低功耗?
    - 答:可以通过选择合适的低功耗模式(如睡眠或空闲模式),并适当减少外设活动来降低功耗。
    2. 问:如何优化PWM性能?
    - 答:通过配置合适的死区时间和优化时钟源设置,可以进一步提高PWM性能和稳定性。
    3. 问:如何解决ADC读数不准确的问题?
    - 答:可以通过重新校准ADC参考电压或检查外部电路来解决ADC读数不准确的问题。

    总结和推荐


    总体而言,Microchip Technology Inc.的dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X和PIC24EPXXXGP/MC20X系列微控制器和数字信号控制器是一款功能强大、性能卓越的产品。其丰富的外设配置和高效的处理能力使其成为多种工业和消费电子产品中不可或缺的关键部件。我们强烈推荐此产品用于需要高效计算和控制能力的应用场景。

PIC24EP256GP204-I/MV参数

参数
数据总线宽度 16bit
数据转换器 A/D 9x10b/12b
EEPROM大小 -
最大工作供电电压 3.6V
速度 -
内核数 -
最大时钟频率 60MHz
RAM大小 1.578125MB
外设 欠压检测/复位,DMA,POR,PWM,WDT
最小工作供电电压 3V
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
振荡器类型 内部
I/O数量 35
程序存储器大小 256KB
程序存储器类型 FLASH
核心处理器 PIC
电压-电源(Vcc/Vdd) 3V~3.6V
长*宽*高 6mm*6mm*480μm
通用封装 UQFN-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
