PIC16LF1826-I/MV

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 32MHz 2KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 1.8V 3.6V 32MHz I2C,SPI,UART,USART 256 x 8 A/D 12x10b 8bit PIC QFN 贴片安装 4mm*4mm*480μm
供应商型号: 579-PIC16LF1826-I/MV
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF1826-I/MV

PIC16LF1826-I/MV概述


    产品简介


    PIC16F1826/1827/PIC16LF1826/1827系列微控制器
    PIC16F1826/1827/PIC16LF1826/1827是一款由Microchip Technology Inc.开发的高性能8位闪存单片机。该系列产品专为需要高处理能力和多功能性的嵌入式应用而设计。具备丰富的外围设备接口,如增强型捕捉比较PWM模块(ECCP)、通用同步异步收发传输器(EUSART)以及多种定时器,使其适用于工业控制、家电、汽车电子等多个领域。

    技术参数


    - 内存
    - 程序存储器:2048/4096个字(PIC16F1826/1827)
    - 数据EEPROM:256字节
    - SRAM:256/384字节
    - 引脚配置
    - 18/20/28引脚PDIP/SOIC/SSOP/QFN封装
    - 时钟与电压
    - 操作速度:最高32MHz时钟输入
    - 内部振荡器:32kHz至32MHz(支持PLL)
    - 电源与电流
    - 运行电压范围:1.8V到5.5V(PIC16F182x)
    - 低功耗电流:典型值150μA @ 1MHz,1.8V
    - 外设
    - 最多15个I/O口
    - 10位模数转换器(ADC):最多12通道
    - 2个增强型捕捉比较PWM模块(ECCP)
    - 增强型通用同步异步收发传输器(EUSART)
    - 2个捕获/比较/PWM模块(CCP)
    - 2个主同步串行端口(MSSP)

    产品特点和优势


    1. 高性能RISC处理器:只包含49条指令,操作速度高达32MHz,具备自动上下文保存中断能力。
    2. 多种工作模式:支持高精度内部振荡器和外部振荡器,提供多种工作模式选择,如低功耗睡眠模式、启动定时器等。
    3. 丰富外设:包括多个定时器、多个捕捉比较PWM模块以及增强型通信接口,满足不同应用场景的需求。
    4. 代码保护:具有强大的代码保护功能,支持在软件控制下自我编程。

    应用案例和使用建议


    - 家电控制:利用其丰富的I/O口和高精度ADC,可用于温度传感器、继电器控制等多种家电控制系统。
    - 工业自动化:可作为PLC的核心控制单元,用于电机控制、传感器信号采集等场景。
    - 消费电子:由于其小巧紧凑的设计,适合用于各种便携式电子产品,如遥控器、玩具等。
    使用建议:
    - 在使用过程中,确保供电稳定,避免因电压不稳导致的数据丢失。
    - 利用软件灵活分配引脚功能,以最大化外设利用率。
    - 通过合理配置看门狗定时器,提升系统的稳定性。

    兼容性和支持


    - 该系列产品与其他Microchip的芯片高度兼容,可通过ICSP进行编程和调试。
    - Microchip提供了全面的技术文档和支持,包括详细的参考手册、开发工具等。

    常见问题与解决方案


    1. 程序加载失败
    - 解决方法:检查编程线缆连接,确保供电稳定。
    2. 时钟频率异常
    - 解决方法:检查外部晶振是否正常工作,重新配置内部振荡器设置。
    3. 电流消耗过高
    - 解决方法:检查系统是否有未关闭的外围设备,减少不必要的外设工作状态。

    总结和推荐


    综上所述,PIC16F1826/1827/PIC16LF1826/1827系列单片机凭借其高性能、低功耗、多功能的外设配置,在众多嵌入式应用中展现出显著的优势。不论是家用电器、工业控制还是消费电子领域,这款产品都是一个可靠的选择。建议在设计项目时优先考虑这一系列单片机,以实现高效、稳定的系统控制。

PIC16LF1826-I/MV参数

参数
数据总线宽度 8bit
最大时钟频率 32MHz
速度 32MHz
接口类型 I2C,SPI,UART,USART
内核数 -
电压-电源(Vcc/Vdd) 1.8V~3.6V
振荡器类型 内部
外设 Brown-out Detect/Reset,POR,PWM,WDT
RAM大小 2KB
最大工作供电电压 3.6V
核心处理器 PIC
程序存储器类型 FLASH
数据转换器 A/D 12x10b
最小工作供电电压 1.8V
EEPROM大小 256 x 8
I/O数量 16
程序存储器大小 3.5KB

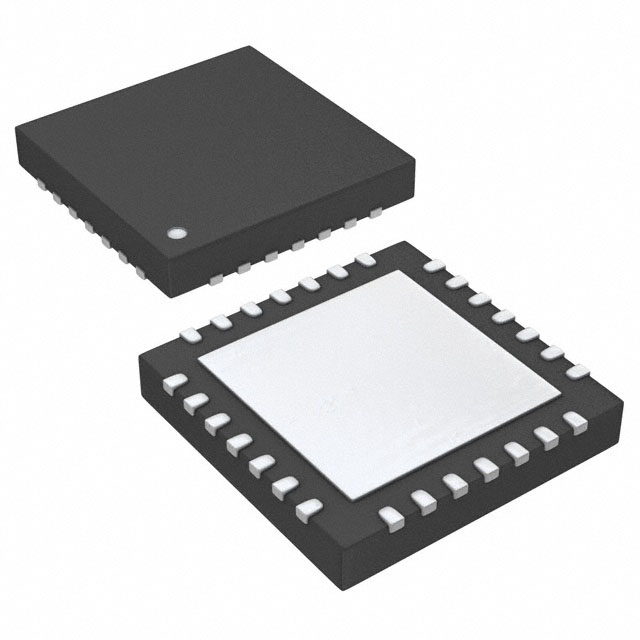

长*宽*高 4mm*4mm*480μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC16LF1826-I/MV厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF1826-I/MV数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF1826-I/MV PIC16LF1826-I/MV数据手册
