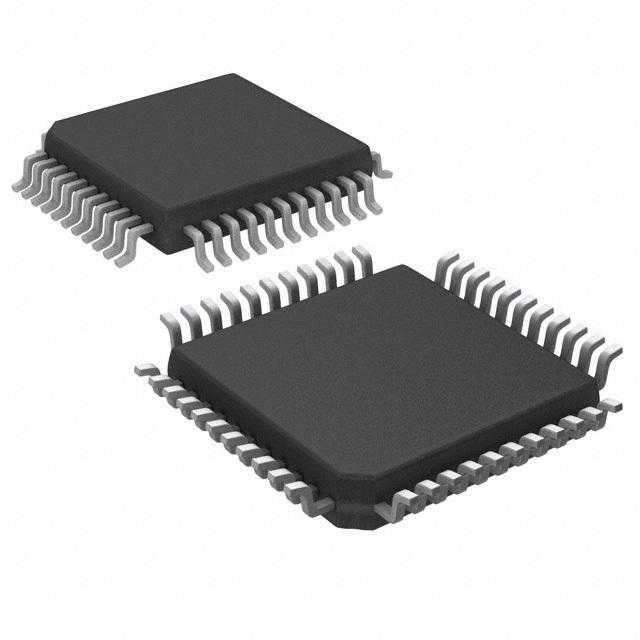

PIC16C64A-10/PQ

产品分类: 微控制器(MCU)
产品描述: 4V~6V 10MHz 1KB OTP 3.5KB 欠压检测/复位,POR,PWM,WDT 外部 33 4V 6V 10MHz I2C,SPI 8bit PIC MQFP-44 10mm*10mm*2mm
供应商型号: Q-PIC16C64A-10/PQ
供应商: 期货订购
标准整包数: 96
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C64A-10/PQ

PIC16C64A-10/PQ概述

    PIC16C6X 8-Bit CMOS Microcontrollers

    1. 产品简介


    PIC16C6X 是Microchip公司推出的一系列低成本、高性能的CMOS、全静态8位微控制器。该系列涵盖多种型号,包括PIC16C61、PIC16C62、PIC16C63、PIC16C64、PIC16C65、PIC16C66 和 PIC16C67。这些微控制器以其先进的RISC架构和强大的处理能力,广泛应用于消费电子、工业控制和汽车电子等领域。

    2. 技术参数


    - CPU特性
    - 高性能RISC内核
    - 仅需学习35条单字指令
    - 除程序分支指令外,所有指令均在一个周期内完成
    - 操作速度:DC至20MHz时钟输入
    - 中断能力
    - 8级硬件堆栈深度
    - 支持直接、间接和相对寻址模式
    - 上电复位(POR)
    - 上电定时器(PWRT)和振荡启动定时器(OST)
    - 看门狗定时器(WDT),具有独立的内部RC振荡器
    - 可编程代码保护
    - 节能休眠模式
    - 可选振荡器选项
    - 电源特性
    - 工作电压范围:2.5V 至 6.0V
    - 低功耗:@ 5V, 4MHz 下< 2mA;@ 3V, 32kHz 下 15μA;典型待机电流< 1μA
    - 存储器
    - 程序存储器容量:1K 到 8K 14x14 字节
    - 数据存储器容量:36 到 368 字节
    - 外设
    - 定时器模块:三个,包括8位定时器/计数器(Timer0)、16位定时器/计数器(Timer1)和8位定时器/计数器(Timer2)
    - 捕获/比较/PWM(CCP)模块:一个或两个,最大分辨率可达12.5ns(捕获),200ns(比较),10位(PWM)
    - 同步串行端口(SSP):可配置为SPI或I2C
    - 通用同步异步收发器(USART/SCI)
    - 并行从属端口(PSP):8位宽
    - 布朗输出检测电路,用于布朗输出复位(BOR)

    3. 产品特点和优势


    - 高效率:提供卓越的性能和压缩比,通常比其他同类8位微控制器快四倍。
    - 灵活的I/O:不同的型号提供了不同数量的I/O引脚,以适应各种应用需求。
    - 多功能外设:集成多个定时器、CCP模块、串行通信接口等,支持广泛的外围设备连接。
    - 低功耗:在休眠模式下,典型电流消耗仅为1μA,适合电池供电的应用。
    - 代码保护:具备可编程的代码保护功能,确保代码安全。

    4. 应用案例和使用建议


    - 工业控制:在工业自动化系统中,可用于传感器数据采集和实时控制。
    - 消费电子:适合用于各种消费电子产品,如遥控器、智能家居设备等。
    - 汽车电子:可以用于车身控制系统、动力系统等领域。
    - 使用建议:选择适合应用的型号和配置,合理利用定时器和外设功能,充分利用低功耗特性以延长电池寿命。

    5. 兼容性和支持


    - 兼容性:该系列产品与现有设备高度兼容,支持各种标准通信协议。
    - 支持和服务:Microchip提供全面的技术文档和支持服务,包括开发工具、在线资源和客户支持。

    6. 常见问题与解决方案


    - 问题一:如何设置看门狗定时器?
    - 解决方案:参考手册第13章“特殊功能”,详细了解看门狗定时器的配置步骤。

    - 问题二:如何实现串行通信?
    - 解决方案:查阅第11章“同步串行端口(SSP)模块”和第12章“通用同步异步收发器(USART)模块”。

    7. 总结和推荐


    - 总结:PIC16C6X 系列微控制器凭借其高性能、低功耗、丰富的外设和良好的兼容性,在众多应用领域表现出色。
    - 推荐:强烈推荐在需要高效能和低功耗的应用中使用PIC16C6X系列微控制器。结合Microchip提供的丰富技术支持,该系列微控制器是开发各类电子产品的理想选择。

PIC16C64A-10/PQ参数

参数
外设 欠压检测/复位,POR,PWM,WDT
电压-电源(Vcc/Vdd) 4V~6V
数据总线宽度 8bit
振荡器类型 外部
I/O数量 33
程序存储器类型 OTP
核心处理器 PIC
接口类型 I2C,SPI
RAM大小 1KB
最大时钟频率 10MHz
数据转换器 -
最小工作供电电压 4V
内核数 -
最大工作供电电压 6V
速度 10MHz
EEPROM大小 -
程序存储器大小 3.5KB
长*宽*高 10mm*10mm*2mm
通用封装 MQFP-44
零件状态 在售

PIC16C64A-10/PQ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16C64A-10/PQ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16C64A-10/PQ PIC16C64A-10/PQ数据手册

PIC16C64A-10/PQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ ¥ 102.3876
192+ ¥ 96.3648
288+ ¥ 90.342
库存: 288
起订量: 96 增量: 96
交货地:
最小起订量为:96
合计: ¥ 9829.2
