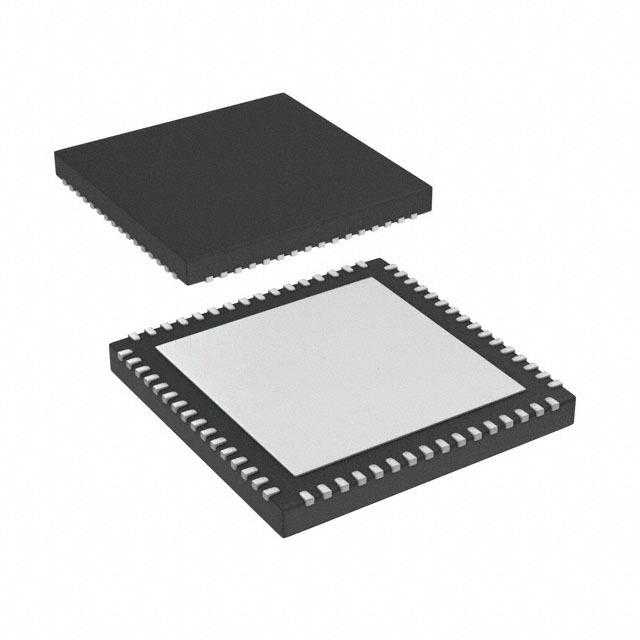

PIC32MK0512GPE064T-E/MR

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 80MHz 128KB FLASH 512KB 欠压检测/复位,DMA,I²S,POR,电机控制 PWM,WDT 内部 48 2.2V 3.6V 80MHz CANbus,IrDA,LINbus,PMP,QEI,SPI,UART,USART,USB OTG 4 x 8 A/D 26x12b 32bit MIPS32® microAptiv™ QFN-64 贴片安装 9mm*9mm*880μm
供应商型号: 579-MK0512GPE064TEMR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK0512GPE064T-E/MR

PIC32MK0512GPE064T-E/MR概述

    PIC32MK系列通用及电机控制(GP/MC)家族产品技术手册

    产品简介


    PIC32MK系列是Microchip Technology Inc.推出的一款高性能微控制器家族,适用于广泛的应用领域,包括一般用途(GP)和电机控制(MC)。这些微控制器具有多种独特的功能和优势,可以广泛应用于工业控制、汽车电子、通信设备和消费电子产品中。PIC32MK系列具备高速处理能力、丰富的接口资源和强大的电源管理功能,是开发复杂嵌入式系统的理想选择。

    技术参数


    - 工作电压:2.2V 至 3.6V
    - 工作温度范围:
    - -40°C 至 +85°C,频率最高可达120MHz
    - -40°C 至 +125°C,频率最高可达80MHz
    - 核心处理器:
    - MIPS32® microAptiv™ MCU核心,带浮点运算单元(FPU)
    - 支持微MIPS模式,代码量减少高达40%
    - 时钟管理:
    - 8 MHz ±5% 内部振荡器(0°C至+70°C)
    - 可编程锁相环(PLL)和其他振荡器时钟源
    - 两个32kHz内部低功耗RC振荡器(LPRC)
    - 一个独立外部低功耗32kHz晶体振荡器
    - 故障安全时钟监视器(FSCM)

    产品特点和优势


    - 高性能核心:MIPS32® microAptiv™ MCU核心提供120MHz的处理速度,单核性能高达198 DMIPS,且支持微MIPS模式以减小代码量。
    - 强大的电机控制功能:具备八组PWM对、六组单端PWM模块,死区时间补偿功能,分辨率可达8.33ns,适合多种电机控制应用。
    - 灵活的接口资源:支持多个串行接口(如I2S、SPI、I2C)、并行主端口(PMP)、最多四个CAN模块和六个UART模块,以及高达6个16位定时器/捕捉/比较模块。

    应用案例和使用建议


    - 工业自动化:PIC32MK系列可用于控制各种工业设备,如传送带、机器人等。利用其丰富的PWM和定时器资源,实现精确的电机控制。
    - 电动汽车充电站:在充电站中,PIC32MK可以通过USB接口实现数据通信,支持多种充电协议,确保高效和安全的充电过程。
    - 智能家居系统:在智能家居系统中,PIC32MK可以通过GPIO接口连接传感器和执行器,实现家庭自动化控制。

    兼容性和支持


    - 兼容性:PIC32MK系列与多种标准接口兼容,如I2C、SPI、CAN、UART等,易于与其他设备集成。
    - 支持服务:Microchip提供全面的技术支持,包括在线文档、开发工具和软件库。开发者还可以通过其生态系统获取进一步的支持。

    常见问题与解决方案


    - Q: 系统启动失败怎么办?
    - A: 检查电源电压是否稳定,确认是否有外部干扰信号。如果仍然无法解决问题,请参考手册中详细的故障排查指南。

    - Q: 电机控制不准确怎么办?
    - A: 检查PWM设置和频率,确保没有死区时间冲突。同时检查传感器反馈信号是否正常。

    总结和推荐


    PIC32MK系列微控制器凭借其高性能的核心处理器、丰富的接口资源和强大的电机控制功能,在众多应用场景中表现出色。无论是工业自动化还是智能家居系统,PIC32MK都能提供可靠而高效的解决方案。因此,强烈推荐使用这款产品进行嵌入式系统开发。

PIC32MK0512GPE064T-E/MR参数

参数
RAM大小 128KB
I/O数量 48
程序存储器大小 512KB
程序存储器类型 FLASH
外设 欠压检测/复位,DMA,I²S,POR,电机控制 PWM,WDT
最小工作供电电压 2.2V
EEPROM大小 4 x 8
核心处理器 MIPS32® microAptiv™
内核数 -
振荡器类型 内部
最大时钟频率 80MHz
数据转换器 A/D 26x12b
速度 80MHz
电压-电源(Vcc/Vdd) 2.2V~3.6V
接口类型 CANbus,IrDA,LINbus,PMP,QEI,SPI,UART,USART,USB OTG
最大工作供电电压 3.6V
数据总线宽度 32bit
长*宽*高 9mm*9mm*880μm
通用封装 QFN-64
安装方式 贴片安装
零件状态 在售

PIC32MK0512GPE064T-E/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MK0512GPE064T-E/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MK0512GPE064T-E/MR PIC32MK0512GPE064T-E/MR数据手册

PIC32MK0512GPE064T-E/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ $ 8.1585 ¥ 68.4498
库存: 0
起订量: 3300 增量: 1
交货地:
最小起订量为:3300
合计: ¥ 0
直接购买
