PIC16F887-E/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 40针, PDIP封装, 0CAN通道
供应商型号: 1703423
供应商: 海外现货
标准整包数: 1

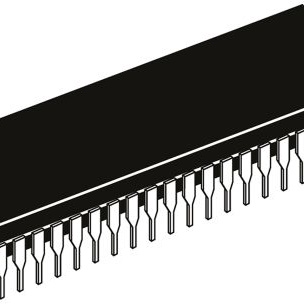

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F887-E/P

PIC16F887-E/P概述


    产品简介


    PIC16F882/883/884/886/887 是一款高性能RISC CPU微控制器,属于8位CMOS系列。这些器件具有多种引脚配置和内存容量选择,能够满足不同的设计需求。它们广泛应用于各种嵌入式系统,如工业控制、消费电子产品、医疗设备以及汽车电子等领域。

    技术参数


    - CPU性能:单周期指令执行(除了分支指令),最高时钟频率为20 MHz,指令周期时间为200 ns。
    - 内存:PIC16F882拥有2048字节程序存储器和128字节RAM,PIC16F887则拥有8192字节程序存储器和368字节RAM。
    - I/O端口:提供24/35个可编程I/O端口,用于灵活的接口连接。
    - 工作电压范围:支持2.0V至5.5V宽电压操作,适合各种应用场景。
    - 电源管理:具备低功耗睡眠模式、复位控制及上电定时器(PWRT)和振荡器启动定时器(OST)等功能。
    - 模拟功能:集成高精度内部振荡器、模拟比较器模块(包含两个模拟比较器)、10位ADC(通道数根据型号不同而不同)。
    - 定时器功能:包括8位定时器0、增强型16位定时器1和8位定时器2。
    - 通信接口:支持增强型USART、SPI、I2C以及LIN通信协议。
    - 其他功能:支持程序代码保护、在线调试(ICD)功能、在线串行编程(ICSP)通过两个引脚实现。

    产品特点和优势


    PIC16F882/883/884/886/887 微控制器具备以下显著特点:
    - 高效的RISC CPU:仅需学习35条指令,使得开发过程更加简单高效。
    - 强大的模拟功能:内置模拟比较器模块和10位ADC,适合需要精确测量的应用场景。
    - 丰富的外设:提供了多个定时器、通信接口以及高电流源/灌能力的I/O端口,便于集成复杂的外围电路。
    - 卓越的电源管理:具备多种低功耗模式,适用于电池供电或节能要求较高的设备。
    - 高耐久性Flash/EEPROM:高达100,000次写入周期的Flash存储器和1,000,000次写入周期的EEPROM存储器,确保长期可靠运行。

    应用案例和使用建议


    这些微控制器广泛应用于各种应用场景,例如:
    - 工业控制系统:利用其丰富的I/O端口和定时器,可以构建复杂的数据采集和控制系统。
    - 消费电子产品:在智能家电、智能家居设备中,PIC16F88x系列微控制器能够处理传感器数据和控制执行机构。
    - 医疗设备:具备高精度的模拟功能和通信接口,适合用于医疗器械的设计。
    使用建议:
    - 在设计低功耗应用时,充分利用微控制器的低功耗模式(如Sleep模式),以延长设备的使用寿命。
    - 针对高性能应用,可以考虑使用PIC16F886/887等高配置型号,以获得更高的运算能力和更大的存储空间。

    兼容性和支持


    - 兼容性:PIC16F88x系列微控制器与Microchip的其他产品线高度兼容,包括SPI、I2C、LIN等多种通信接口。
    - 支持和服务:Microchip提供了全面的技术文档和支持服务,包括在线开发工具和ICD调试器,方便用户进行开发和测试。

    常见问题与解决方案


    - 问:如何实现低功耗模式?
    答:可通过配置寄存器进入Sleep模式,此时系统会停止运行,仅保留基本的时钟信号。

    - 问:如何提高ADC的转换精度?
    答:通过调节参考电压、适当选择采样速率和采样时间,可以提高ADC的精度。
    - 问:如何避免外部干扰?
    答:使用外部屏蔽材料或软件滤波算法,以减少外部干扰对系统的影响。

    总结和推荐


    综上所述,PIC16F882/883/884/886/887 微控制器凭借其高效能、丰富外设、强大的模拟功能以及卓越的电源管理能力,在多个应用领域展现出极高的竞争力。对于需要高可靠性和高性能的应用,我们强烈推荐使用这一系列微控制器。无论是工业控制、消费电子产品还是医疗设备,这些微控制器都能够提供出色的性能支持。

PIC16F887-E/P参数

参数
数据总线宽度 8bit
接口类型 I2C,SPI,UART,USART
内核数 -
EEPROM大小 256 x 8
最大时钟频率 20MHz
速度 20MHz
I/O数量 35
程序存储器类型 FLASH
RAM大小 2.875KB
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2V~5.5V
振荡器类型 内部
程序存储器大小 14KB
数据转换器 A/D 14x10b
最大工作供电电压 5.5V
最小工作供电电压 2V
长*宽*高 52.26mm*13.84mm*3.81mm
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F887-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F887-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F887-E/P PIC16F887-E/P数据手册

PIC16F887-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
