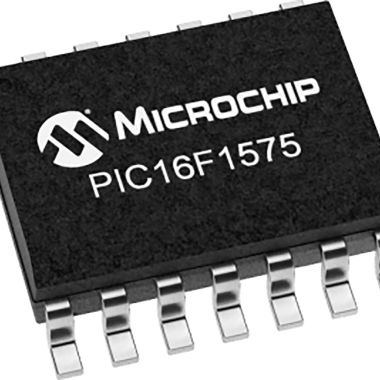

PIC16F1575-I/SL

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, SOIC封装
供应商型号: PIC16F1575-I/SL
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1575-I/SL

PIC16F1575-I/SL概述

    PIC16(L)F1574/5/8/9 Microcontroller: A Comprehensive Overview

    1. 产品简介


    PIC16(L)F1574/5/8/9微控制器是一款由Microchip Technology Inc.生产的高性能单片机,集成了先进的16位脉冲宽度调制(PWM)功能,适用于多种应用场景。这些微控制器专为需要高分辨率的应用而设计,如LED照明、步进电机控制、电源管理以及其他通用用途。其核心独立外围设备(包括16位PWM、互补波形发生器)、增强型通用同步异步收发器(EUSART)以及模拟功能(包括ADC、比较器和DAC),使其能够在多个市场领域中提供闭环反馈和通信能力。

    2. 技术参数


    - 操作速度: DC - 32 MHz时钟输入,125纳秒最小指令周期。
    - 中断能力: 支持16级硬件堆栈深度。
    - 定时器: 包括两个8位定时器和一个16位定时器;利用16位PWM还可以获得四个额外的16位定时器。
    - 电源管理: 具备上电复位(POR)、电源上电定时器(PWRT)、低功耗掉电复位(LPBOR)及可编程看门狗定时器(WDT)。
    - 内存: 最高可达14KB闪存程序存储器和1024字节数据SRAM存储器。
    - 电源范围: PIC16LF1574/5/8/9:1.8V至3.6V;PIC16F1574/5/8/9:2.3V至5.5V。
    - 温度范围: 工业级:-40°C至85°C;扩展级:-40°C至125°C。
    - 低功耗特性: 睡眠模式下电流消耗仅为20nA(典型值),30µA/MHz(典型值)。

    3. 产品特点和优势


    - 高效的RISC架构: 使用49条指令,支持编译器优化,使开发更高效。
    - 多样的PWM模式: 支持标准、中心对齐、置位和翻转模式等多种输出模式,提供了极大的灵活性。
    - 丰富的数字接口: 支持多个数字外围设备(如UART)和灵活的IO引脚映射。
    - 低功耗特性: 在睡眠模式下具有极低的电流消耗,非常适合电池供电设备。
    - 卓越的模拟性能: 包含10位ADC、两个比较器和5位DAC,适用于各种模拟信号处理任务。

    4. 应用案例和使用建议


    - LED照明: 利用四路16位PWM可以实现LED灯光的颜色和亮度调节。
    - 电机控制: 通过PWM精确控制电机的速度和方向,适用于步进电机和其他电动机控制系统。
    - 电源管理: 利用内部电压参考模块和固定电压参考,实现电源稳定性的精确控制。

    使用建议:
    - 在使用PWM控制电机时,应仔细调整占空比以确保电机的平稳运行。
    - 在LED照明系统中,注意调整PWM的频率以避免可见闪烁。

    5. 兼容性和支持


    - 封装选择: 可选PDIP、SOIC、TSSOP、SSOP及UQFN封装,满足不同应用需求。
    - 软件支持: Microchip提供了广泛的软件工具和支持资源,包括ICSP™(In-Circuit Serial Programming)和调试工具,方便开发者进行编程和调试。

    6. 常见问题与解决方案


    - 问题: 设备在启动时无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确保所有连接正确无误。
    - 问题: 16位PWM输出异常。
    - 解决方案: 重新配置PWM寄存器,检查时钟源设置是否正确。

    7. 总结和推荐


    总体而言,PIC16(L)F1574/5/8/9微控制器凭借其出色的性能、灵活的配置选项和丰富的功能集,是许多应用的理想选择。无论是LED照明、电机控制还是电源管理,这款芯片都能胜任。如果你正在寻找一款功能强大且低功耗的单片机,强烈推荐使用这款产品。其出色的兼容性和全面的技术支持进一步增强了其市场竞争力。

PIC16F1575-I/SL参数

参数
程序存储器类型 FLASH
I/O数量 12
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.3V~5.5V
内核数 -
速度 32MHz
程序存储器大小 14KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 2.5V
核心处理器 PIC
最大时钟频率 32MHz
接口类型 LINbus,UART,USART
EEPROM大小 -
数据总线宽度 8bit
最大工作供电电压 3.6V
RAM大小 1KB
数据转换器 A/D 8x10b,D/A 1x5b
长*宽*高 8.65mm*3.9mm*1.5mm
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F1575-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
