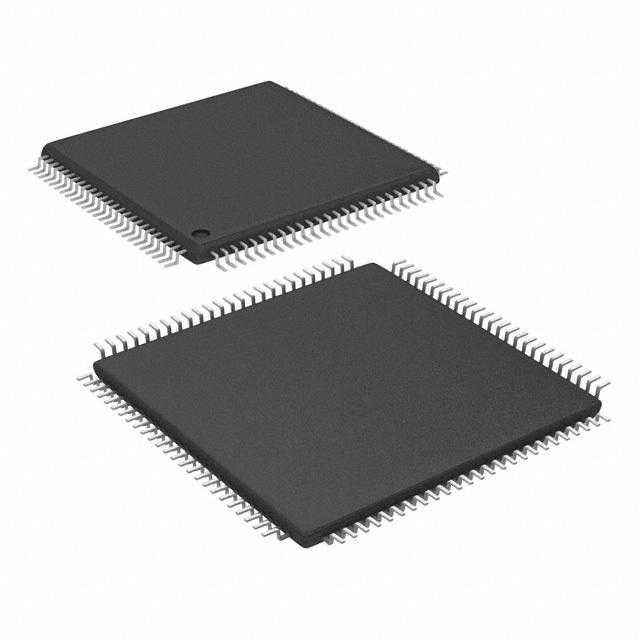

PIC32MX570F512LT-I/PF

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 40MHz 64KB FLASH 512KB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 81 2.3V 3.6V 50MHz CANbus,I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG A/D 48x10b 32bit MIPS32® M4K™ QFP 14mm*14mm*1mm
供应商型号: PIC32MX570F512LT-I/PF
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX570F512LT-I/PF

PIC32MX570F512LT-I/PF概述

    PIC32MX1XX/2XX/5XX 64/100-PIN 微控制器系列技术手册

    产品简介


    产品类型:
    PIC32MX1XX/2XX/5XX 系列是 Microchip 公司推出的 32 位微控制器(MCU),具有高性能处理能力、多种通信接口及丰富的外设资源。适用于音频/图形/触摸人机界面(HMI)、控制器局域网(CAN)以及通用嵌入式系统。
    主要功能:
    - 高速处理能力: 核心频率高达 50MHz,提供 83 DMIPS 的处理性能。
    - 灵活的时钟管理: 内部振荡器精度为 0.9%,支持可编程锁相环(PLL)和多种时钟源。
    - 低功耗设计: 支持多种低功耗模式,包括休眠和空闲模式。
    - 多功能外设: 集成了高性能 ADC、多路通信接口(如 USB、CAN、SPI、I2C)、直接存储器访问(DMA)以及模拟比较器。
    应用领域:
    - 消费电子: 音频播放器、智能家居设备。
    - 工业自动化: PLC 控制系统、传感器节点。
    - 医疗设备: 医用监测仪器、便携式诊断设备。
    - 汽车电子: 汽车仪表盘、车身控制模块。

    技术参数


    - 电源电压: 2.3V 至 3.6V
    - 温度范围: -40°C 至 +105°C(DC 至 40MHz),-40°C 至 +85°C(DC 至 50MHz)
    - 内核: MIPS32® M4K® 架构,支持 MIPS16e® 模式,有效减小代码体积。
    - 存储器: 可达 512 KB Flash 和 64 KB SRAM。
    - ADC: 10 位 1 MSPS 采样率,支持多达 48 路模拟输入。
    - 通信接口: 包括 USB、CAN、多个 UART、SPI 和 I2C 模块。
    - 电源管理: 低功耗模式(睡眠和空闲),集成的上电复位、欠压检测等。
    - 封装: QFN、TQFP 和 TFBGA 封装,引脚数分别为 64 和 100 引脚。

    产品特点和优势


    - 高性能处理: 50MHz 的核心频率提供了卓越的计算能力,使 PIC32MX1XX/2XX/5XX 在高性能嵌入式系统中表现出色。
    - 丰富的外设资源: 该系列 MCU 配备了多种通信接口和外设,使得设计更加灵活且易于实现多种功能。
    - 灵活的时钟管理: 内置 PLL 和多种时钟源,确保时钟稳定性和灵活性。
    - 低功耗设计: 多种低功耗模式支持,降低了功耗需求,延长电池寿命。

    应用案例和使用建议


    应用案例:
    - 智能家居设备: 利用 PIC32MX1XX/2XX/5XX 的 USB 和 I2C 接口实现远程控制功能。
    - 车载娱乐系统: 结合其音频处理能力和高速处理能力,实现车内多媒体播放。
    - 工业控制系统: 通过 CAN 接口连接传感器和执行器,实现高效的数据传输。
    使用建议:
    - 在设计基于该系列 MCU 的系统时,需考虑系统的散热问题,尤其是在高温环境下运行。
    - 在选择电源时,确保其能够满足所需的电压范围,并注意电压稳定性以防止电路异常。
    - 建议对时钟信号进行良好的滤波和屏蔽,以减少噪声干扰,提高信号完整性。

    兼容性和支持


    - 兼容性: 该系列产品具有多种引脚配置,可以方便地与其他电子元器件或设备进行连接。
    - 支持服务: Microchip 提供了全面的技术文档和在线支持,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查电源电压是否符合要求,确保所有连接正确无误。 |
    | ADC 读数不准 | 校准 ADC,检查是否有外部干扰,并适当调整滤波设置。 |
    | 通信接口异常 | 检查接口配置是否正确,确认信号质量良好。 |

    总结和推荐


    总结:
    PIC32MX1XX/2XX/5XX 系列微控制器凭借其高性能、丰富外设资源以及灵活的时钟管理机制,成为适用于多种应用场合的理想选择。其低功耗设计使其特别适合电池供电的应用,如智能家居设备、工业控制系统和车载娱乐系统。
    推荐:
    基于以上评估,我们强烈推荐 PIC32MX1XX/2XX/5XX 系列微控制器用于需要高性能和多样化的通信接口的应用项目。

PIC32MX570F512LT-I/PF参数

参数
振荡器类型 内部
最小工作供电电压 2.3V
数据总线宽度 32bit
最大时钟频率 50MHz
RAM大小 64KB
电压-电源(Vcc/Vdd) 2.3V~3.6V
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
核心处理器 MIPS32® M4K™
程序存储器大小 512KB
数据转换器 A/D 48x10b
内核数 -
速度 40MHz
最大工作供电电压 3.6V
接口类型 CANbus,I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG
EEPROM大小 -
I/O数量 81
程序存储器类型 FLASH
长*宽*高 14mm*14mm*1mm
通用封装 QFP
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PIC32MX570F512LT-I/PF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX570F512LT-I/PF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX570F512LT-I/PF PIC32MX570F512LT-I/PF数据手册

PIC32MX570F512LT-I/PF封装设计
