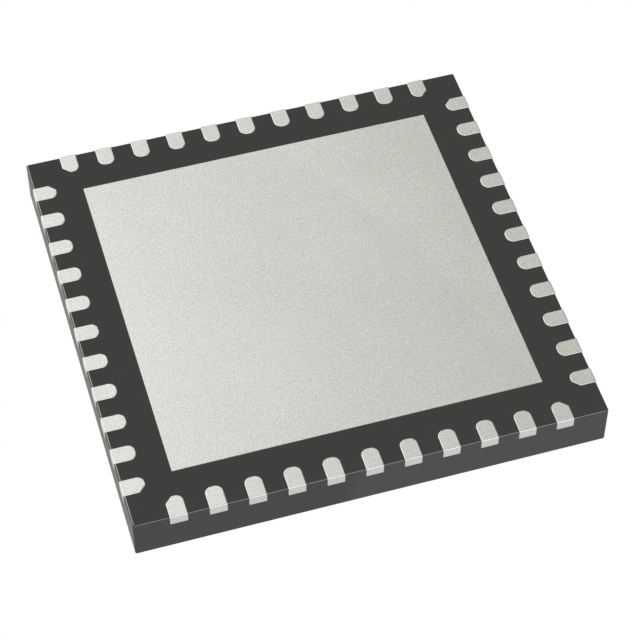

PIC24FJ128GA204-I/ML

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24FJ系列单片机, PIC内核, 44针, QFN封装, 0CAN通道
供应商型号: 8290150
供应商: 海外现货
标准整包数: 2
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GA204-I/ML

PIC24FJ128GA204-I/ML概述

    PIC24FJ128GA204 Family Technical Overview

    1. 产品简介


    PIC24FJ128GA204 是一款高性能、低功耗的16位微控制器(MCU),专为广泛应用而设计。它具有强大的加密引擎和广泛的模拟及数字外设,使其成为安全关键应用的理想选择。此系列产品适用于多种领域,如工业控制、汽车电子、消费电子产品等,尤其是在需要高级加密和处理能力的应用场合。

    2. 技术参数


    - 存储容量:128KB Flash,8KB RAM
    - 处理器架构:修改版哈佛架构
    - 时钟频率:最高32MHz
    - 加密功能:
    - AES:128、192或256位密钥长度
    - DES/Triple DES:2-Key和3-Key EDE或DED TDES
    - 支持多达三个独立密钥
    - 随机数生成器(伪随机数生成器和真随机数生成器)
    - 非可读一次性编程(OTP)密钥存储
    - 低功耗特性:
    - 备用电池支持(VBAT)
    - 深度睡眠模式下电流消耗低至40nA(典型值)
    - 模拟功能:
    - 10/12位模数转换器(ADC),转换速率最高可达500ksps(10位)/200ksps(12位)
    - 增强型模拟比较器(3个通道)
    - 可编程电压参考(3个通道)
    - 充电时间测量单元(CTMU)

    3. 产品特点和优势


    - 安全性:具备AES和DES/Triple DES加密功能,提供高度安全的数据保护。
    - 灵活性:可编程OTP密钥存储,增强数据安全性。
    - 高效能:集成多种外围设备,包括定时器、中断源、DMA控制器等,确保系统高效运行。
    - 低功耗:深度睡眠模式下的电流消耗低至40nA,适合便携式和电池供电设备。
    - 广泛的应用范围:支持各种接口,如I2C、SPI、UART,满足多样化的应用需求。

    4. 应用案例和使用建议


    - 工业自动化:用于传感器数据采集和处理,结合AES加密保证数据传输的安全性。
    - 智能家居:集成无线通信模块,通过加密算法保护用户隐私。
    - 智能电网:用于电力监控系统,具备高精度ADC和实时数据处理能力。
    - 医疗设备:使用AES和DES/Triple DES加密功能保护患者数据,同时保持低功耗运行。
    使用建议:
    - 对于高数据流量的应用,建议使用DMA控制器以减少CPU负载。
    - 在低功耗需求的应用中,充分利用深度睡眠模式以节省能源。

    5. 兼容性和支持


    - 兼容性:支持多种外部设备和协议,如I2C、SPI、UART,方便与其他硬件集成。
    - 技术支持:提供详细的文档和技术支持服务,包括在线资源、电话支持和本地销售办公室。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查电源连接和复位电路,确保供电稳定。
    - 问题2:通信接口异常。
    - 解决方案:确认所有接口配置正确,重新初始化接口设置。
    - 问题3:加密功能失效。
    - 解决方案:检查密钥存储和加密算法配置,确保正确无误。

    7. 总结和推荐


    综述:
    PIC24FJ128GA204 家族提供了丰富的功能和灵活的设计,适合在安全关键应用和高性能应用中使用。它不仅具备高效的加密引擎,还支持多种低功耗模式,确保设备在不同场景下均能高效运行。
    推荐:
    鉴于其卓越的安全性和高性能,强烈推荐PIC24FJ128GA204系列微控制器用于对安全性和能效要求较高的应用项目。无论是工业控制还是智能家居,该系列MCU都能提供可靠且灵活的解决方案。

PIC24FJ128GA204-I/ML参数

参数
外设 AES,Brown-out Detect/Reset,DMA,I2S,HLVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2V~3.6V
接口类型 I2C,IrDA,LINbus,PMP,PSP,SPI,SmartCard,UART,USART
最大工作供电电压 -
振荡器类型 内部
程序存储器大小 128KB
核心处理器 PIC
最大时钟频率 32MHz
数据总线宽度 16bit
EEPROM大小 -
RAM大小 8KB
速度 32MHz
I/O数量 35
程序存储器类型 FLASH
最小工作供电电压 2V
数据转换器 A/D 13x10b/12b
内核数 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC24FJ128GA204-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ128GA204-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ128GA204-I/ML PIC24FJ128GA204-I/ML数据手册

PIC24FJ128GA204-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 40.2595
20+ ¥ 38.2555
50+ ¥ 36.7096
100+ ¥ 35.9767
库存: 936
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 80.51
