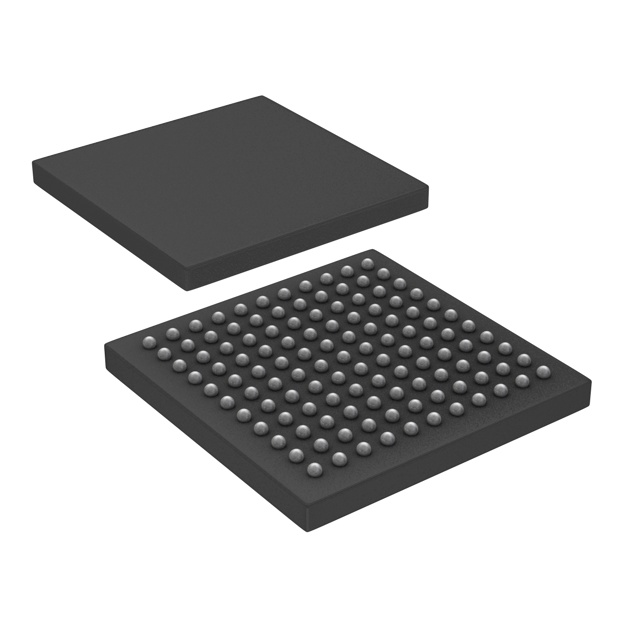

PIC24FJ256GB210T-I/BG

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 32MHz 96KB FLASH 256KB 欠压检测/复位,LVD,POR,PWM,WDT 内部 84 2V 32MHz I2C,IrDA,SPI,UART,USART,USB OTG A/D 24x10b 16bit PIC BGA-121 10mm*10mm*600μm
供应商型号: 579-PIC24FJ25610TIBG
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ256GB210T-I/BG

PIC24FJ256GB210T-I/BG概述

    PIC24FJ256GB210 Family: 64/100-Pin, 16-Bit Flash Microcontrollers with USB On-The-Go (OTG)

    1. 产品简介


    产品类型:PIC24FJ256GB210是一款高性能、低功耗的16位微控制器,具有USB On-The-Go(OTG)功能。这款微控制器被广泛应用于各种嵌入式系统、消费电子产品和工业控制设备等领域。
    主要功能:
    - 高性能CPU,最高可达到16 MIPS的操作速度。
    - 内置多种通信接口,如USB、I2C、SPI、UART等。
    - 丰富的模拟功能,包括ADC、比较器和CTMU。
    - 电源管理功能,包括多种省电模式。
    应用领域:
    - 消费电子设备
    - 工业控制系统
    - 通讯设备
    - 仪器仪表
    - 医疗设备

    2. 技术参数


    - 核心处理器:
    - 哈佛架构
    - 8 MHz内部振荡器
    - 单周期硬件乘法器
    - 硬件除法器
    - 32 KB SRAM,256 KB Flash存储器
    - USB OTG:
    - 全速(12 Mbps)USB设备模式
    - 支持多达32个端点
    - 可以用作主机或外设
    - 模拟功能:
    - 10位ADC,最高可达24通道
    - 三个模拟比较器
    - CTMU支持电容触摸传感器
    - 定时器/计数器:
    - 五组16位定时器/计数器
    - 九个16位捕捉输入
    - 九个16位PWM输出
    - 电源管理:
    - 低功耗模式,包括睡眠、空闲和掉电模式
    - 最大典型电流为800 μA/MIPS(运行模式)
    - 睡眠模式下的典型电流为20 μA(3.3V)

    3. 产品特点和优势


    - 多功能集成:集成了多种通信接口和模拟功能,减少了外部组件的需求,降低了整体成本。
    - 高性能:支持高达16 MIPS的操作速度,提供了足够的处理能力来应对复杂的任务。
    - 低功耗:多种低功耗模式,能够在不同需求下实现最佳能效。
    - 可靠性高:具备多级安全措施,如Fail-Safe时钟监控和数据保护机制。
    - 开发便利:支持在线调试和编程,方便进行开发和测试。

    4. 应用案例和使用建议


    应用案例:
    - 作为无线通信模块的核心控制器,支持USB数据传输和控制功能。
    - 用于工业自动化控制,实现传感器数据采集和设备状态监测。
    - 作为便携式医疗设备的主控单元,确保高效的数据处理和低功耗运行。
    使用建议:
    - 在设计USB设备时,确保正确配置USB端点以避免冲突。
    - 使用休眠模式延长电池寿命,在不需要高频数据处理时启用。
    - 定期检查固件更新,确保安全性和性能。

    5. 兼容性和支持


    - 兼容性:
    - 支持多种通信接口标准,如USB 2.0 OTG、I2C、SPI和UART。
    - 与Microchip的其他开发工具和库兼容,例如MPLAB IDE和Hi-Tech C编译器。
    - 支持服务:
    - 微软认证的技术支持团队,提供开发文档、代码示例和社区论坛支持。
    - 在线资源中心提供详尽的参考资料和技术文档。

    6. 常见问题与解决方案


    问题1:USB设备在某些情况下无法正常通信。
    解决办法:检查USB配置,确保正确的端点分配和数据传输协议。
    问题2:系统进入休眠后无法唤醒。
    解决办法:确认电源管理设置正确,并尝试重启系统。
    问题3:程序烧录失败。
    解决办法:检查ISP连接和设置,确保编程工具和微控制器版本兼容。

    7. 总结和推荐


    总结:
    PIC24FJ256GB210是一款高度集成、低功耗且功能强大的16位微控制器,适用于多种嵌入式系统和工业应用。它具有出色的性能、灵活的功能配置和可靠的电源管理机制,是开发高性能嵌入式系统的理想选择。
    推荐:
    强烈推荐使用PIC24FJ256GB210微控制器。它不仅能够满足各种复杂的应用需求,而且其高度的灵活性和低功耗特性使得它非常适合对成本和能效有严格要求的项目。无论是在开发原型还是最终产品制造过程中,这款微控制器都能展现出卓越的表现。

PIC24FJ256GB210T-I/BG参数

参数
最大工作供电电压 -
速度 32MHz
程序存储器类型 FLASH
RAM大小 96KB
最大时钟频率 32MHz
EEPROM大小 -
振荡器类型 内部
外设 欠压检测/复位,LVD,POR,PWM,WDT
程序存储器大小 256KB
内核数 -
接口类型 I2C,IrDA,SPI,UART,USART,USB OTG
最小工作供电电压 2V
电压-电源(Vcc/Vdd) 2.2V~3.6V
数据转换器 A/D 24x10b
数据总线宽度 16bit
核心处理器 PIC
I/O数量 84
长*宽*高 10mm*10mm*600μm
通用封装 BGA-121
零件状态 在售
包装方式 卷带包装

PIC24FJ256GB210T-I/BG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ256GB210T-I/BG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ256GB210T-I/BG PIC24FJ256GB210T-I/BG数据手册

PIC24FJ256GB210T-I/BG封装设计

查看详情并下载
Symbol
Footprint
3D Model
