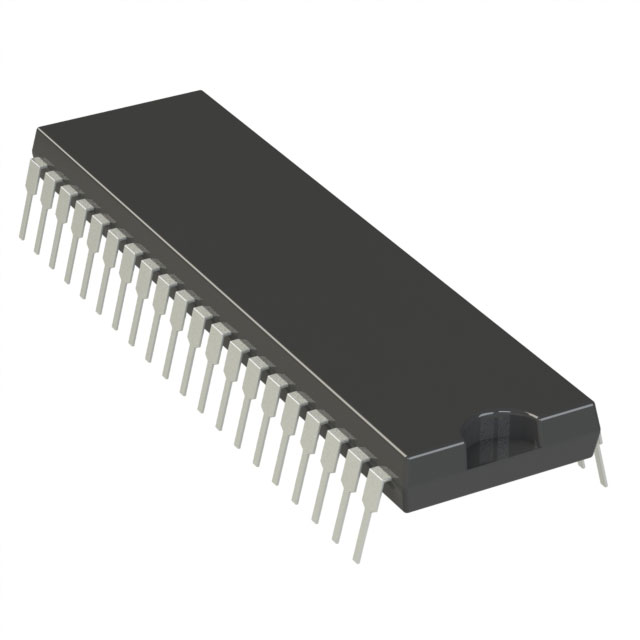

PIC16C74A-20/P

产品分类: 微控制器(MCU)
产品描述: 4V~6V 20MHz 1.5KB OTP 7KB Brown-out Detect/Reset,POR,PWM,WDT 外部 33 4V 5.5V 20MHz I2C,SPI,UART,USART A/D 8x8b 8bit PIC PDIP-40 通孔安装 52.26mm*13.84mm*3.81mm
供应商型号: PIC16C74A-20/P
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C74A-20/P

PIC16C74A-20/P概述

    PIC16C7X系列8位CMOS微控制器技术手册

    1. 产品简介


    产品类型:
    PIC16C7X系列是Microchip公司生产的8位高性能CMOS微控制器家族,其中集成了模数转换器(A/D)。这些微控制器广泛应用于各种低功耗高性价比的嵌入式系统中。
    主要功能:
    - 高性能RISC中央处理器(CPU)
    - 集成的模拟数字转换器(A/D)
    - 8级硬件堆栈
    - 支持多种中断源
    - 低功耗模式,包括掉电睡眠模式
    应用领域:
    适用于多种应用场景,如安全系统、远程传感器、家电控制和汽车电子等。

    2. 技术参数


    操作速度:
    - DC至20MHz时钟输入,DC至200ns指令周期
    存储器:
    - 程序存储器:最高可达8K x 14字
    - 数据存储器:最高可达368 x 8字节(RAM)
    电源:
    - 宽工作电压范围:2.5V至6.0V
    - 低功耗:
    - @5V, 4MHz时<2mA
    - @3V, 32kHz时典型15μA
    - 典型待机电流:<1μA
    I/O口:
    - 各型号不同,最高可支持33个I/O口
    外围设备:
    - 3个定时器模块
    - 1-2个捕捉/比较/脉冲宽度调制模块
    - 5-8通道8位高速模拟数字转换器(A/D)
    - SPI/I2C和USART接口
    编程:
    - 支持串行编程(ICSP)

    3. 产品特点和优势


    高性能:
    - 使用高级RISC架构,提供快速响应和高效代码执行。
    多功能集成:
    - 内置多种通信接口和模拟转换功能,减少外部电路需求。
    可靠性:
    - 包含看门狗定时器(WDT)和电源上电复位(POR)等特性,确保稳定运行。
    易用性:
    - 提供丰富文档和开发工具,简化应用开发流程。

    4. 应用案例和使用建议


    应用案例:
    - 安全系统: 用于警报和安全监测。
    - 家电控制: 用于智能家电的控制板。
    - 汽车电子: 用于车窗控制和仪表盘显示。
    使用建议:
    - 在设计中利用其丰富的中断源,实现更高效的系统响应。
    - 使用其集成的A/D转换器处理模拟信号,确保精度和可靠性。

    5. 兼容性和支持


    兼容性:
    - 该系列产品兼容不同的封装类型(如SDIP, SOIC, PLCC等),易于与其他电路集成。
    支持:
    - Microchip提供全面的开发工具和支持文档,帮助用户快速开发应用。

    6. 常见问题与解决方案


    问题1:
    - 如何进行软件更新?
    解决办法:
    - 使用Microchip的串行编程工具(ICSP)进行在线更新。
    问题2:
    - 如何设置低功耗模式?
    解决办法:
    - 通过配置寄存器进入低功耗模式(SLEEP模式),并根据具体应用调整唤醒条件。

    7. 总结和推荐


    综合评估:
    - PIC16C7X系列以其高性能、多功能集成和易于开发的特点,非常适合于多种嵌入式应用。其低功耗和可靠性使其在电池供电设备中尤为适用。
    推荐使用:
    - 推荐高度评价此系列产品,尤其是在需要高性能、低功耗和多功能集成的项目中。
    本技术手册详细介绍了PIC16C7X系列微控制器的各项技术参数、产品特点及应用案例,为开发工程师提供了详尽的参考指南。

PIC16C74A-20/P参数

参数
接口类型 I2C,SPI,UART,USART
内核数 -
核心处理器 PIC
振荡器类型 外部
最大时钟频率 20MHz
最小工作供电电压 4V
外设 Brown-out Detect/Reset,POR,PWM,WDT
RAM大小 1.5KB
数据转换器 A/D 8x8b
速度 20MHz
最大工作供电电压 5.5V
程序存储器大小 7KB
I/O数量 33
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 4V~6V
EEPROM大小 -
程序存储器类型 OTP
长*宽*高 52.26mm*13.84mm*3.81mm
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16C74A-20/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16C74A-20/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16C74A-20/P PIC16C74A-20/P数据手册

PIC16C74A-20/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
